키 데이터 작성 및 WAVE 분석 기능

캡쳐할 신호의 길이를 msec 단위로 지정할 수 있으며, WAVE 분석 작업 중 다른 데이터가 입력되는 것을 방지하는 HOLD 기능이 있습니다.

그래프를 확대/축소할 수 있으며, 뷰포인트 이동 등의 기능이 제공됩니다.

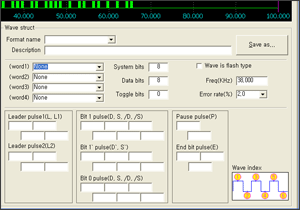

WAVE FORMAT (Wave Struct) 작성 기능

Leader Pulse, Bit Pulse, Pause Pulse, Word, Freq 등의 기반데이터를 입력하여 입력된 신호를 해석할 수 있습니다.

Compare Page

두 개의 WAVE를 상호 비교분석하는 기능입니다.

상/하단 각각의 그래프를 각각 따로 조작하여 필요한 부분을 비교 분석할 수 있으며, 각각의 그래프를 동시에 조작하여 같은 위치의 데이터를 비교 분석할 수도 있습니다.

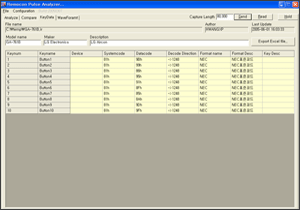

Keydata & WaveFormat Page

키 데이터 및 등록된 WaveFormat의 목록을 정리하여 한번에 일목요연하게 표시합니다.

이 목록은 엑셀파일로 Export 할 수 있습니다.
