가격 가격협의

모델명 온수용 온도조절기

제품분류 고무/플라스틱기계

업체명 (주)현대이엔지-본사

전화번호 0504-0667-0488

등록일 23.06.08

온수용 온도조절기 특징

기능에 의한 비례 제어 방식의 (P.I.D) 정확한 온도 콘트롤 시스템

이상부위 표시 기능 및 경보 시스템

초소형 파워펌프에 의한 최대 토출량과 최대의 토출압력

고정밀도의 온도 조절 제어(편차 △T±0.5℃~0.8℃)

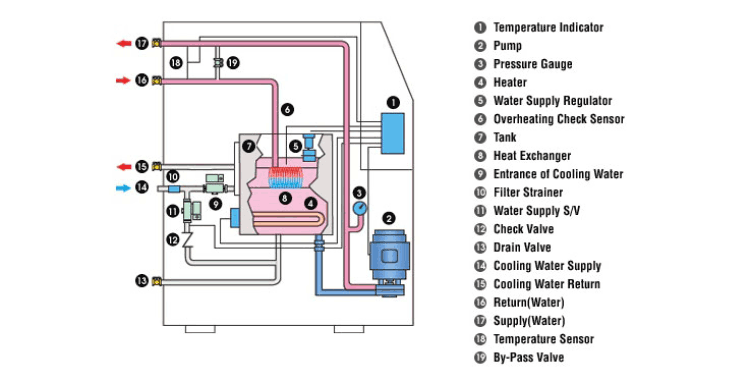

계통도

외형도

표준사양

온수용 표준사양(90°C용)

구분		Unit	HD-20LW	HD-40LW	HD-60LW	HD-80LW	HD-100LW
매체			청수
펌프 60/50Hz	용량	kw(hp)	0.37(1/2)	0.55(0.75)	0.75(1)	1.25(1.67)	1.25(1.67)
	최대양정	m	30
	최대유량	ℓ/min	20	40	60	80	100
온도제어			P.I.D 제어
히터용량		kw	3	5	8	10	13
냉각방식			간접냉각
배관 경	매체 관경		20A	25A	25A	32A	32A
배관 경	냉각수 관경		15A	15A	15A	15A	15A
전원전압			AC 3PH 220V, 380V±10%×60Hz/50Hz
경보장치			과열방지기/ 매체부족 / 펌프과부하 / 히터단락 / 익상
외형치수	L×W×H	mm	750×420×650	750×420×650	920×430×800	920×550×1130	1000×550×1130
총소비전력		kw	3.37	5.55	8.75	11.25	14.25

온수용&오일용 표준사양(140°C용)

구분		Unit	HD-20LWH	HD-40LWH	HD-60LWH	HD-80LWH	HD-100LWH
매체			청수
펌프 60/50Hz	용량	kw(hp)	0.33(0.45)	0.75(1)	1.1(1.5)	1.5(2)	1.5(2)
	최대양정	m	30
	최대유량	ℓ/min	20	40	60	80	100
온도제어			P.I.D 제어
히터용량		kw	4	8	12	16	20
냉각방식			간접냉각
배관 경	매체 관경		20A	25A	25A	32A	32A
배관 경	냉각수 관경		15A	15A	15A	15A	15A
전원 전압			AC 3PH 220V, 380V±10%×60Hz/50Hz
경보장치			과열방지기/ 매체부족 / 펌프과부하 / 히터단락 / 익상
외형치수	L×W×H	mm	940×430×850	940×430×850	940×500×850	940×500×850	1400×800×1600
총소비 전력		kw	4.33	8.75	13.1	17.5	21.5
