가격 가격협의

모델명 오일용 온도조절기

제품분류 고무/플라스틱기계

업체명 (주)현대이엔지-본사

전화번호 0504-0667-0488

등록일 23.06.08

오일용 온도조절기 특징

기능에 의한 비례 제어 방식의 (P.I.D) 정확한 온도 콘트롤 시스템

이상부위 표시 기능 및 경보 시스템

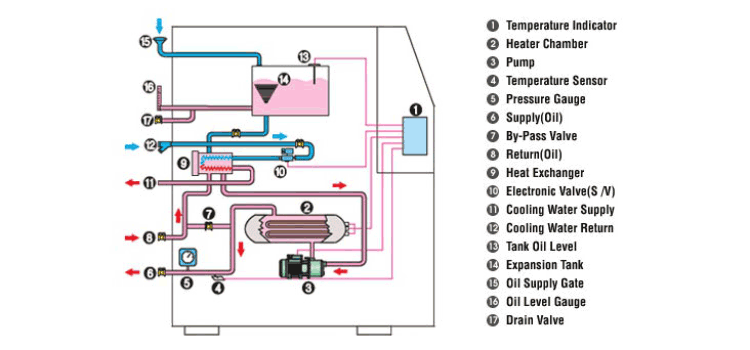

계통도

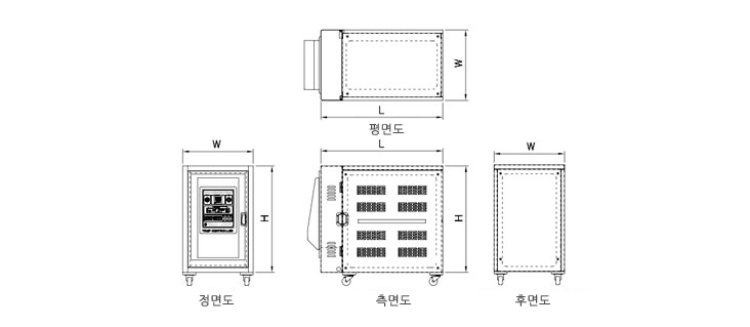

외형도

포준사양

오일용 표준사양 (140°C)

구분		Unit	HD-20LO	HD-40LO	HD-60LO	HD-80LO	HD-100LO
매체			Oil
펌프 60/50Hz	용량	kw(hp)	0.33(0.45)	0.75(1)	1.1(1.5)	1.5(2)	1.5(2)
	최대양정	m	30
	최대유량	ℓ/min	20	40	60	80	100
온도제어			P.I.D 제어
히터용량		kw	4	8	12	16	20
냉각방식			간접냉각
배관 경	매체관경		20A	25A	25A	32A	32A
배관 경	냉각수 관경		15A	15A	15A	15A	15A
전원 전압			AC 3PH 220V, 380V±10%×60Hz/50Hz
경보장치			과열방지기/ 매체부족 / 펌프과부하 / 히터단락 / 익상
외형치수	L×W×H	mm	940×430×800	940×430×850	940×500×850	940×500×850	1400×800×1600
총소비 전력		kw	4.33	8.75	13.1	17.5	21.5

오일용 표준사양 (200°C)

구분		Unit	HD-20LH	HD-40LH	HD-60LH	HD-80LH	HD-100LH
매체			(K-2120#) 열매체유
펌프 60/50Hz	용량	kw(hp)	0.33(0.45)	0.75(1)	1.1(1.5)	1.5(2)	1.5(2)
	최대양정	m	30
	최대유량	ℓ/min	20	40	60	80	100
온도제어			P.I.D 제어
히터용량		kw	4	12	17	22	28
냉각방식			간접냉각
배관 경	매체 관경		20A	25A	25A	32A	32A
배관 경	냉각수 관경		15A	15A	15A	15A	15A
전원전압			AC 3PH 220V, 380V±10%×60Hz/50Hz
경보장치			과열방지기/ 매체부족 / 펌프과부하 / 히터단락 / 익상
외형치수	L×W×H	mm	940×430×800	940×430×800	940×500×850	940×500×850	1400×800×1600
총소비 전력		kw	4.33	12.75	18.1	23.5	29.5

오일용 표준사양 (300°C)

구분		Unit	HD-30LHH	HD-60LHH	HD-100LHH	HD-150LHH
매체			(K-2120#) 열매체유
펌프 60/50Hz	용량	kw(hp)	1.1(1.5)	2.2(3)	3(4)	4(5)
	최대양정	m	30
	최대유량	ℓ/min	30	60	100	150
온도제어			P.I.D 제어
히터용량		kw	13	25	42	63
냉각방식			간접냉각
배관 경	매체 관경		20A	25A	32A	32A
배관 경	냉각수 관경		15A	15A	15A	15A
전원 전압			AC 3PH 220V, 380V±10%×60Hz/50Hz
경보장치			과열방지기/ 매체부족 / 펌프과부하 / 히터단락 / 익상
외형치수	L×W×H	mm	930×430×850	930×430×850	1400×800×1600	1470×800×1600
총소비 전력		kw	14.1	27.2	45	67
