상세설명
오일 냉각기 특징
컨트롤러의 각종 램프에서 이상유무를 용이하게 점검합니다.
제어대상의 온도에 따라 자동ON·OFF방식으로 온도조절이 제어 가능합니다.
새로운 오일 냉각방식으로 구성된 고성능의 효율을 보장합니다.
편리한 시스템과 이동형 스타일의 콤팩트한 설계로 만족을 드립니다.
계통도

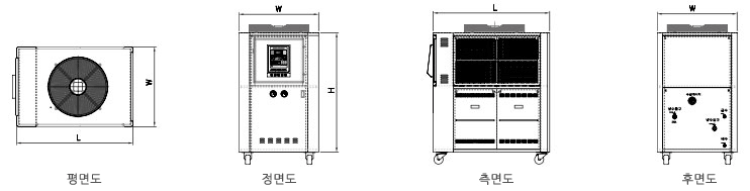

외형도
표준사양
| 구분 | 압축기용량 | 냉각능력 | 순환펌프용량 | 순환량 | 접속관경 (Supply X Retum) |
전원 | 총소비전력 | 외형치수 |
|---|---|---|---|---|---|---|---|---|
| kW(HP) | kcal/hr | kW | ℓ/min | m/m | V | kW/h | L(mm) W(mm) H(mm) |
|
| HDA-00.5-OC | 0.4(0.5) | 1400 ~ 1500 | 0.25 | 10 ~ 15 | 15A X 15A | AC 1PH 220V/60Hz |
0.71 | 550 450 700 |
| HDA-01-OC | 0.75(1) | 2800 ~ 3000 | 0.4 | 20 ~ 28 | 20A X 20A | 1.23 | 734 500 900 |
|
| HDA-02-OC | 1.5(2) | 5600 ~ 6000 | 0.75 | 30 ~ 38 | 25A X 25A | AC 3PH 220V 380V 440V 460V/50Hz 60Hz |
2.38 | 800 700 1000 |
| HDA-03-OC | 2.2(3) | 8400 ~ 9000 | 0.75 | 40 ~ 46 | 25A X 25A | 3.09 | 900 750 1150 |
|
| HDA-05-OC | 3.75(5) | 14000 ~ 15000 | 1.1 | 50 ~ 56 | 25A X 25A | 5.12 | 1000 800 1200 |
