◆ 소형 제진 마운트 : SBA

소형 정밀 제진Mount

Small & Coil Spring type Anti-Vibration Mount

 [ 특 징  Feature ]

• 코일스프링 방식의 정밀 제진/방진 시스템입니다.
• 전기, 압축공기가 필요하지 않아 보수유지비가 필요없습니다.
• 소형/ 정밀급 스테이지(Stage)장비의 제진 및 방진에 적합합니다.
• 1kg이하의 초소형 제진장치로 사용이 가능합니다.
• 고강도 알루미늄으로 제작되어 가볍고 튼튼합니다.
• 광학정반 보드(Breadboard) 상부에서 추가적인 제진장치로 사용됩니다.
• 상/하부에 설치용 나사탭(M6)이 있어, 주변 장비들과 견고한 설치를 할수 있습니다.
• 배율 x400이하의 광학현미경에 사용가능합니다.
• 사용시 공진주파수는 약 8Hz 입니다.
• 알루미늄 광학정반(Optical Breadboard)와 함께 사용할수 있습니다. (ABP시리즈)

SBA 시리즈–외관 및 SIZE 모두 동일함.

[ 사 양 Specification ]

SBA 시리즈 외형도

• SBA 마운트를 최소한 4개 이상 사용하여, 안정된 상태에서 제진/방진 작용을 할 수 있도록 설치하십시오. (아래 설치방법 참조)
• 부가하중은 SBA 사용갯수에 적용하중범위값을 곱하여 계산합니다. (예, SBA10을 4ea 사용시 ; { ( 0.3  ~ 1.4 ) x 4ea } => “1.2 ~ 5.6 kg” 범위에서 사용가능)
• 적용하중범위의 오차범위는 ±5% 입니다.
• 필요시 상부 하부에 있는 나사Tap (M6 x P1)을 이용하여 견고한 설치를 하십시오.
• 표면처리 :   [하우징부] 무광 검은색 아노다이징, [나사부]  인산염 피막처리

SBA 제진마운트 – 진동전달율

[ 설치 방법  Installation ]

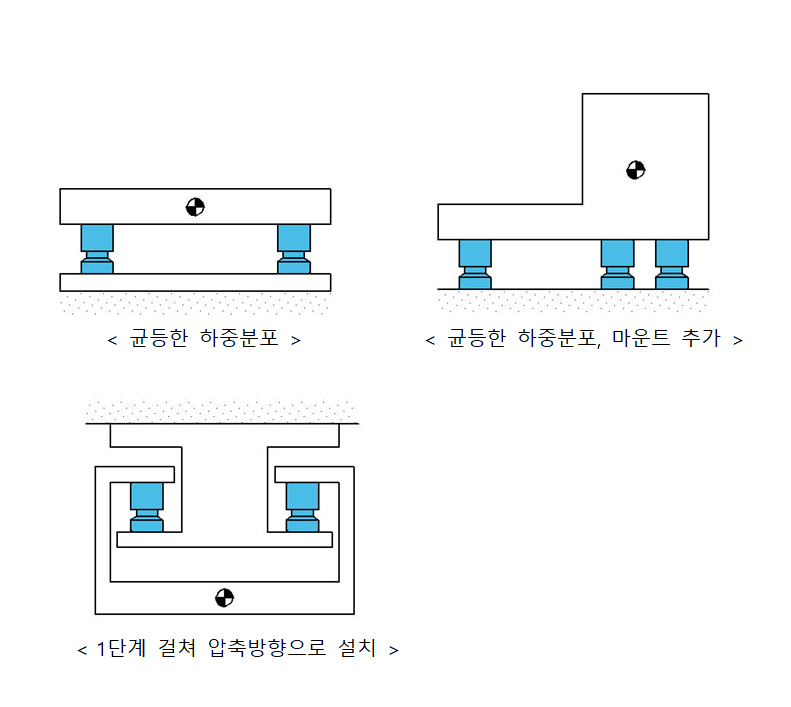

      ** 올바른 설치법 (Correct installation)

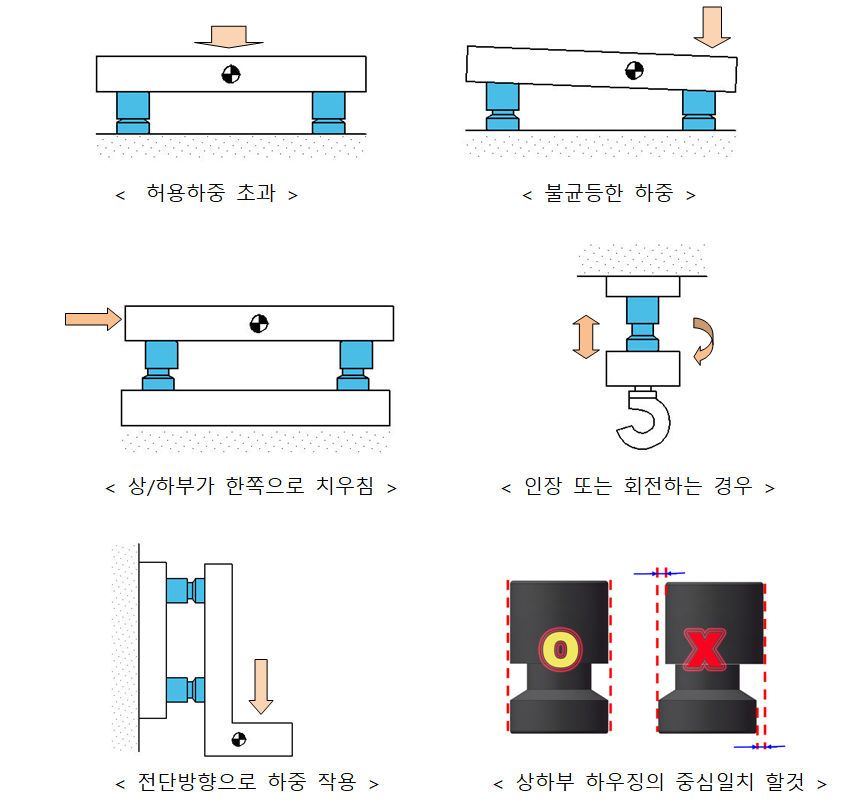

       ** 잘못된 설치법 (Improper installation)

•    < 주의 사항>
• 정격 하중 범위이내에서 사용하여 주십시오.
• 제진마운트 위의 Plate는 항상 수평이 유지되도록 하십시오.
• 설치시 상하부 하우징의 중심이 일치하도록 하십시오. ( 상부하우징을 최대stroke만큼 눌러주면, 내부구조상 상하부 하우징의 상호 중심이 맞아지도록 되어 있음.)
• 극심한 충격하중에는 사용하지 마십시오.
• 임의로 분해하면 성능 보장을 할 수 없습니다.

[ 설치 & 성능  Installation & Function]

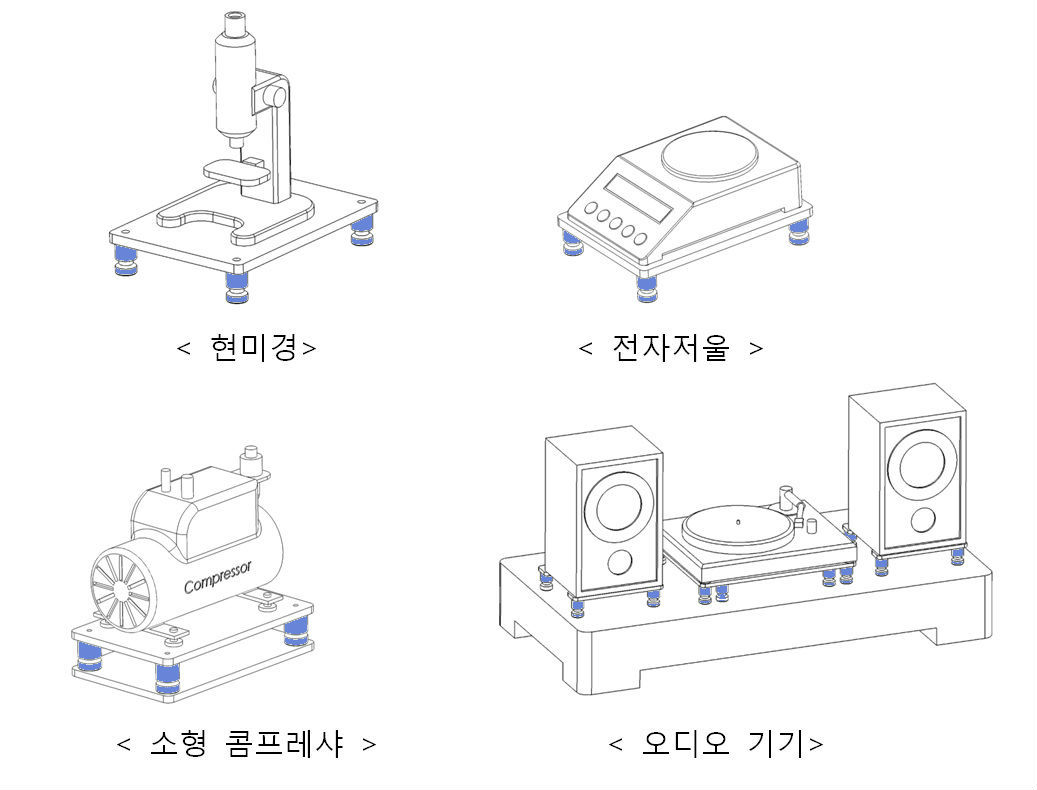

[  제품 적용처 Application ]

• 현미경/광학기기.           | Optical Microscope
• 레이저 실험기기            |  Laser Testing
• 3D 프린터                      | 3D Printer
• 전자 저울                       | Electronic Scale
• 오디오 기기.(예, 턴테이블, 스피커)   | Audio Equipment
• 소형 콤프레샤                | Small Air Compressor
• 주변 진동으로부터 소형정밀기기를 보호해야 하는 경우. | Protection Precision Equipment from Vibration.
• 고무마운트보다 더 우수한 제진 및 방진이 필요한 경우.   | Better Anti-Vibration Condition than Rubber.

광학/레이저 시험 : 알루미늄 브레드보드의 진동차단

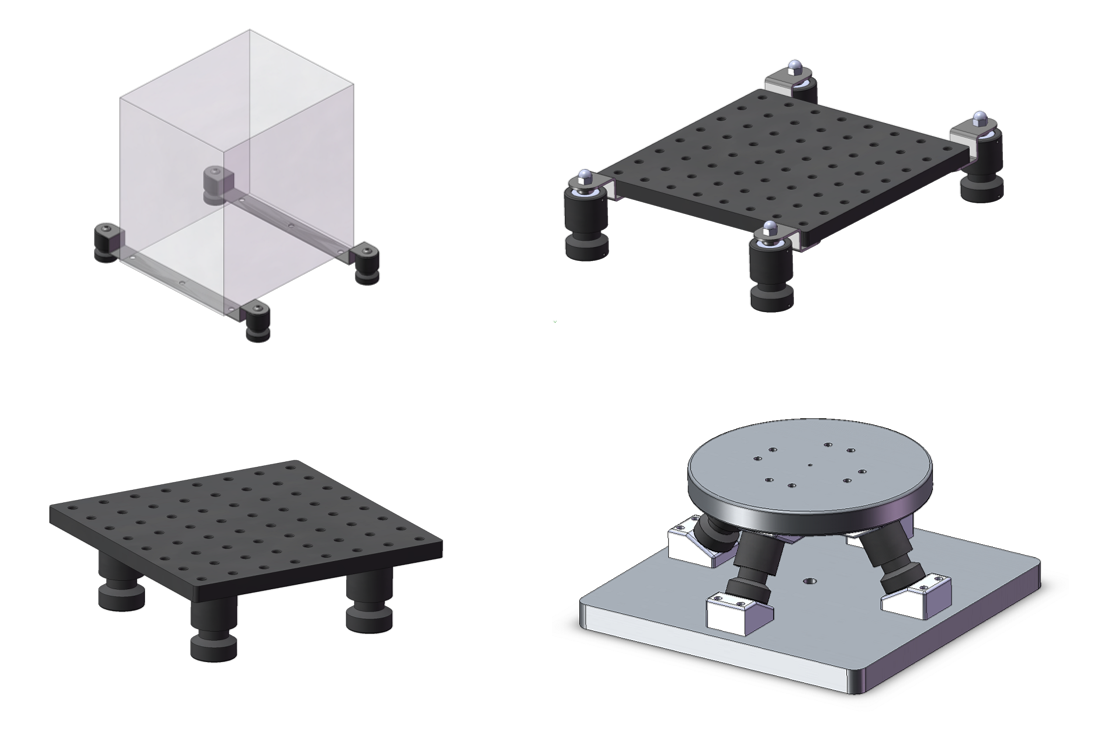

소형제진시스템 ( SBA 시리즈 ABP 시리즈)

진동이 심한 곳의 정밀장비 보호용.

책상위 컴퓨터 쿨링팬 진동 제거.

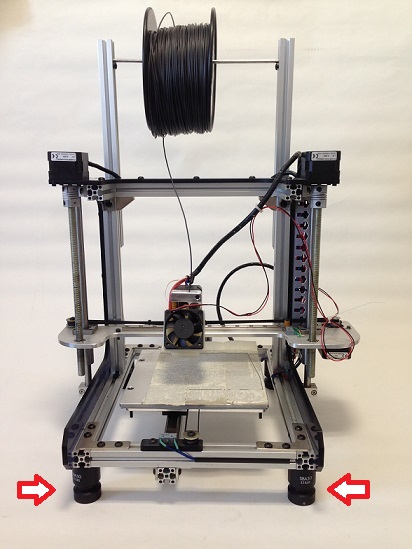

3D프린터: 진동으로부터 가공물보호.

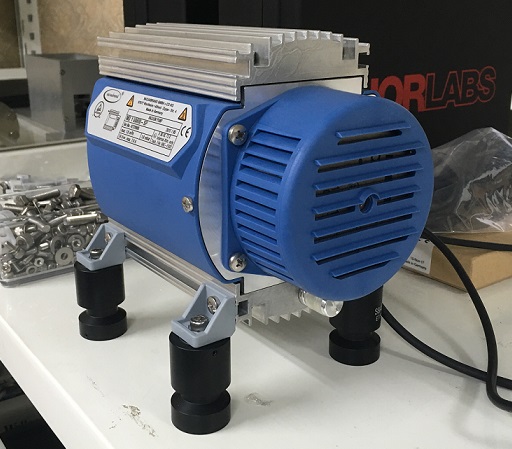

진공펌프 진동방진용

<  적용예 1 >

<  적용예 2 >
