선정방법

SJC형 커플링은 회전각의 전달을 목적으로 백래쉬 제로의 사용방법과 토오크의 전달을 주목적으로하는 사용방법 등 2가지 용도로 구별됩니다. 2종류의 각기 다른 경도의 슬리브가 서로 다른 특성이 있으므로 적당한 커플링을 선정하십시오.

1. 백래쉬 0(제로)의 전달을 주 목적으로 하는 경우

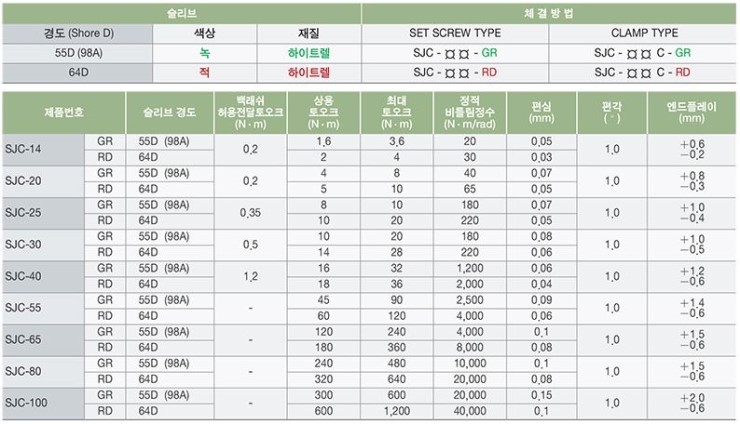

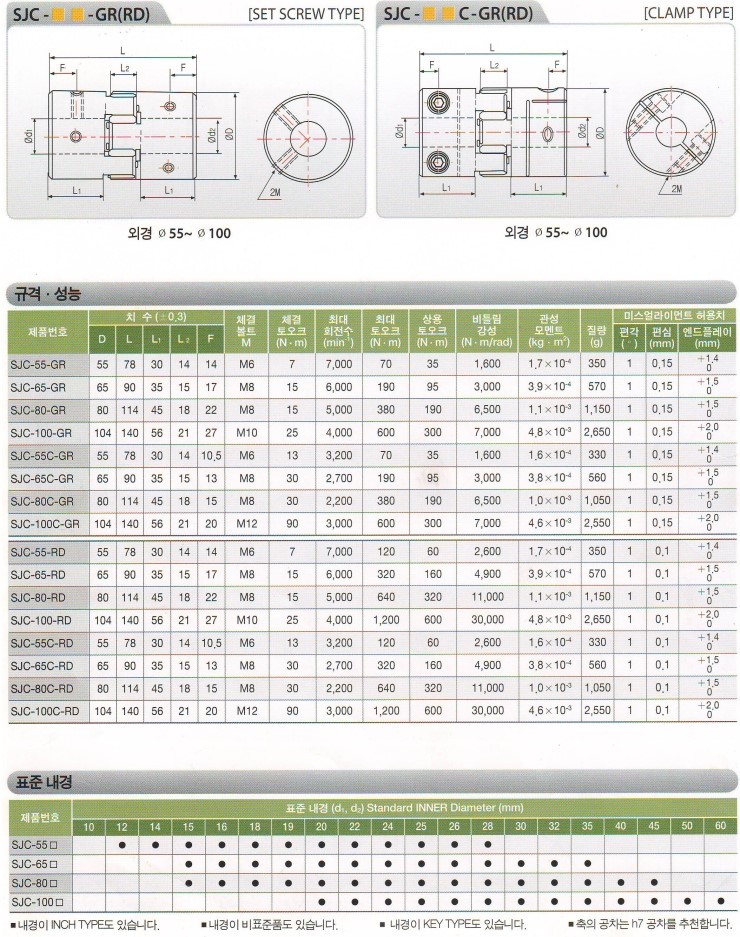

회전각의 전달과 제어를 주목적으로 하여 저 토오크 영역으로 사용하는 경우, 금속스프링 커플링과 똑같은 백래쉬 0의 특징을 활용할 수 있습니다. 게다가 일반 커플링에서는 얻을 수 없는 비틀림 진동도 흡수하는 기능도 있습니다. 백래쉬 0(제로)로 사용하는 경우의 회전 전달 토오크는 치수표에 기재되어 있는 사용토오크 보다 작게 됩니다.(아래 표 참조) 또한, 백래쉬 0로 사용 가능한 허용토오크는 2종의 슬리브 모두 같습니다만 회전각을 정확히 전달하기 위하여 필요한 응답성에 대하여 슬리브의 경도가 높은 편이 탁월한 성능을 얻을 수 있습니다.

2. 토오크 전달을 주목적으로 하는경우

SJC형 커플링은 슬리브를 압축시켜 토오크를 전달시키는 성격상 금속제 커플링과 비교해도 보다 고토오크의 사용이 가능합니다. 따라서 백래쉬 0이 필요없는 경우의 펌프등 일반 산업기계에 적용이 가능합니다. SJC커플링은 각기 슬리브로 표준화 되어 있습니다만 상용토오크,최대토오크는 경도가 낮은 녹색슬리브가 적고 경도가 높은 적색슬리브가 큽니다. 그러나 반대로 생각하면 미스얼라이먼트의 허용치는 족색이 크고 적색의 슬리브는 적어지므로, 용도에 맞추어서 적정한 슬리브를 선정하세요.
