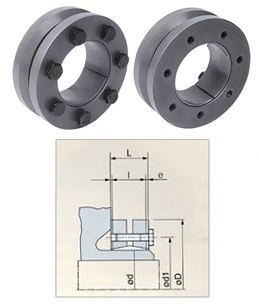

◆ 특 징 * Material : DIN C45, JIS S45C, KS SM45C * Hardness : HRC 20~25 * Surface treatment : Barrel grinding ◆ 특 성 * Medium-high torque * No shaft-hub axial movement * Limited installation time * Quick dismantling
| |
| SWLE200 D Φd | Dimensions | Shaft diameter dw | Torque Mt | Axial Thrust Fass. | Tightening screws DIN 931-10.9 | Tightening torque Ms | Contact pressure Pw | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| D | I | L | d1 | e | |||||||
| mm | mm | mm | mm | mm | mm | mm | Nm | KN | No. × type | Nm | N/mm2 |
14 | 38 | 7 | 11.0 | 23 | 2.00 | 11 | 30 | 6 | 4×M5 | 4 | 186 |
12 | 50 | 9 | |||||||||
16 | 41 | 11 | 15.0 | 26 | 2.00 | 13 | 70 | 10 | 5×M5 | 4 | 130 |
14 | 90 | 13 | |||||||||
24 | 50 | 14 | 19.5 | 36 | 2.75 | 19 | 170 | 25 | 6×M5 | 4 | 286 |
20 | 210 | 27 | |||||||||
21 | 250 | 29 | |||||||||
30 | 60 | 16 | 21.5 | 44 | 2.75 | 24 | 300 | 29 | 7×M5 | 4 | 233 |
25 | 340 | 31 | |||||||||
26 | 380 | 33 | |||||||||
36 | 72 | 18 | 23.5 | 52 | 2.75 | 28 | 440 | 50 | 5×M6 | 12 | 307 |
30 | 570 | 58 | |||||||||
31 | 630 | 58 | |||||||||
44 | 80 | 20 | 25.5 | 61 | 2.75 | 32 | 620 | 64 | 7×M6 | 12 | 317 |
35 | 780 | 74 | |||||||||
36 | 860 | 77 | |||||||||
50 | 90 | 22 | 27.5 | 70 | 2.75 | 38 | 940 | 79 | 8×M6 | 12 | 289 |
40 | 1160 | 86 | |||||||||
42 | 1380 | 92 | |||||||||
55 | 100 | 23 | 30.5 | 75 | 3.75 | 42 | 1160 | 79 | 8×M6 | 12 | 252 |
45 | 1520 | 88 | |||||||||
48 | 1880 | 97 | |||||||||
62 | 110 | 23 | 30.5 | 86 | 3.75 | 48 | 1850 | 100 | 10×M6 | 12 | 279 |
50 | 2200 | 111 | |||||||||
52 | 2400 | 117 | |||||||||
68 | 115 | 23 | 30.5 | 86 | 3.75 | 50 | 2000 | 97 | 10×M6 | 12 | 255 |
55 | 2500 | 106 | |||||||||
60 | 3150 | 120 | |||||||||
75 | 138 | 25 | 32.5 | 100 | 3.75 | 55 | 2500 | 119 | 7×M8 | 30 | 273 |
60 | 3200 | 137 | |||||||||
65 | 3950 | 155 | |||||||||
80 | 145 | 25 | 32.5 | 100 | 3.75 | 60 | 3200 | 124 | 7×M8 | 30 | 256 |
65 | 3900 | 140 | |||||||||
70 | 4600 | 158 | |||||||||
85 | 155 | 30 | 39 | 114 | 4.50 | 65 | 4800 | 175 | 10×M8 | 30 | 285 |
70 | 6100 | 195 | |||||||||
75 | 7400 | 216 | |||||||||
90 | 155 | 30 | 39.0 | 114 | 4.50 | 65 | 4750 | 170 | 10×M8 | 30 | 271 |
70 | 6000 | 190 | |||||||||
75 | 7250 | 210 | |||||||||
100 | 170 | 34 | 44.0 | 124 | 5.00 | 70 | 6900 | 195 | 12×M8 | 30 | 258 |
75 | 7500 | 220 | |||||||||
80 | 9000 | 240 | |||||||||
110 | 185 | 39 | 50.0 | 136 | 5.50 | 75 | 7200 | 229 | 9×M10 | 59 | 244 |
80 | 9000 | 252 | |||||||||
85 | 10800 | 262 | |||||||||
115 | 188 | 39 | 50.0 | 141 | 5.50 | 80 | 7400 | 235 | 9×M10 | 59 | 234 |
85 | 9200 | 259 | |||||||||
90 | 11100 | 269 | |||||||||
120 | 215 | 42 | 54.0 | 160 | 6.00 | 80 | 10600 | 285 | 12 × M10 | 59 | 277 |
85 | 13300 | 314 | |||||||||
90 | 14500 | 340 | |||||||||
125 | 215 | 42 | 54.0 | 160 | 6.00 | 85 | 11000 | 296 | 12 × M10 | 59 | 266 |
90 | 13000 | 324 | |||||||||
95 | 15000 | 352 | |||||||||
130 | 215 | 42 | 54.0 | 160 | 6.00 | 90 | 11300 | 304 | 12 × M10 | 59 | 255 |
95 | 13300 | 333 | |||||||||
100 | 15400 | 362 | |||||||||
140 | 230 | 46 | 60.5 | 175 | 7.25 | 95 | 15100 | 367 | 10 x M12 | 100 | 264 |
100 | 17600 | 396 | |||||||||
105 | 20100 | 425 | |||||||||
155 | 265 | 50 | 64.5 | 192 | 7.25 | 105 | 22000 | 447 | 12 x M12 | 100 | 263 |
110 | 25000 | 478 | |||||||||
115 | 28000 | 509 | |||||||||
160 | 265 | 50 | 64.5 | 192 | 7.25 | 110 | 22600 | 460 | 12 x M12 | 100 | 254 |
115 | 25700 | 490 | |||||||||
120 | 28800 | 520 | |||||||||
165 | 290 | 56 | 71 | 210 | 7.50 | 115 | 31000 | 595 | 8 x M16 | 250 | 277 |
120 | 35000 | 630 | |||||||||
125 | 39000 | 655 | |||||||||
170 | 290 | 56 | 71 | 210 | 7.5 | 120 | 31900 | 610 | 8 x M16 | 250 | 268 |
125 | 36000 | 640 | |||||||||
130 | 40100 | 670 | |||||||||
175 | 300 | 56 | 71 | 220 | 7.5 | 125 | 36000 | 605 | 8 x M16 | 250 | 261 |
130 | 41000 | 639 | |||||||||
135 | 45000 | 675 | |||||||||
180 | 300 | 56 | 71 | 220 | 7.5 | 130 | 37000 | 800 | 8 x M16 | 250 | 253 |
135 | 42200 | 840 | |||||||||
140 | 46300 | 885 | |||||||||
185 | 330 | 71 | 86 | 236 | 7.5 | 135 | 52000 | 778 | 10 x M16 | 250 | 244 |
140 | 57000 | 819 | |||||||||
145 | 62000 | 861 | |||||||||
190 | 330 | 71 | 86 | 236 | 7.5 | 140 | 53500 | 800 | 10 x M16 | 250 | 237 |
145 | 58700 | 840 | |||||||||
150 | 63800 | 885 | |||||||||
195 | 350 | 71 | 86 | 246 | 7.5 | 140 | 65000 | 933 | 12 x M16 | 250 | 277 |
150 | 76000 | 1025 | |||||||||
155 | 81500 | 1071 | |||||||||
200 | 350 | 71 | 86 | 246 | 7.5 | 150 | 74000 | 990 | 12 x M16 | 250 | 270 |
155 | 80000 | 1035 | |||||||||
160 | 86000 | 1080 | |||||||||
220 | 370 | 88 | 104 | 270 | 8.0 | 160 | 95000 | 1190 | 15 x M16 | 250 | 248 |
165 | 102000 | 1239 | |||||||||
170 | 110000 | 1290 | |||||||||
240 | 405 | 92 | 109 | 295 | 8.5 | 170 | 120000 | 1464 | 12 x M20 | 490 | 272 |
180 | 138000 | 1576 | |||||||||
190 | 156000 | 1675 | |||||||||
