여기에마켓 제품 :: 파워링시스템

가격 가격협의

모델명 SWLE 200C Type

제품분류 카플링/조인트/파워록

업체명 파워링시스템

전화번호 0504-0667-0004

등록일 15.09.10

◆ 장 점

* SWLE200 can be used in connecting the shaft and boss when it requires a ultra high transmissible torque.

* No axial shift while assembling.

* Required shaft : Φ25 ~ Φ100mm

◆ 특 징

* Material : DIN C45, JIS S45C, KS SM45C

* Hardness : HRC 20~25

* Surface treatment : Barrel grinding

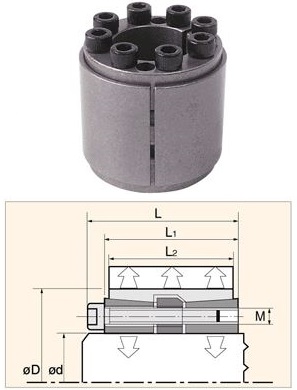

SWEL200C d X D	Dimension				Torque Nm	Axial Thrust KN	Screws Nm	Surface Troque Nmm
SWEL200C d X D	M	L1	L2	L	Nm	KN	Nm	N/mm²
25×50	M6	46	40	52	900	70	17	90
30×55	M6	46	40	52	1100	70	17	90
35×60	M6	46	40	52	1600	90	17	110
40×65	M6	46	40	52	2400	120	17	110
45×75	M8	46	40	54	3300	150	41	140
50×80	M8	66	56	74	4250	160	41	100
60×90	M8	66	56	74	6100	200	41	120
70×110	M10	80	70	90	10800	320	83	130
80×120	M10	80	70	90	14500	360	83	130
90×130	M10	80	70	90	18100	390	83	130
100×145	M12	102	91	114	26500	520	145	120
