상세설명
특징:
- Material : DIN C45, JIS S45C, KS SM45C - Hardness : HRC 20~25 - Nut Grade : Precision class - Squarness of Nut Face : ⊥0.002~0.015 | |

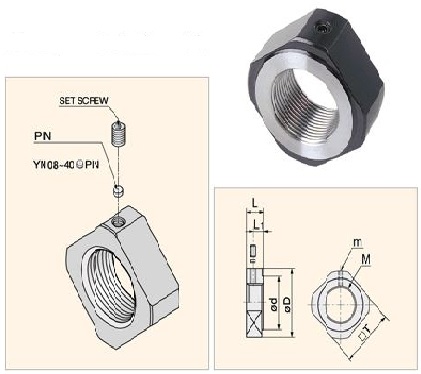

| PART NO | M | m | D | d | L | L1 | T |
|---|---|---|---|---|---|---|---|
YN 08 | M 8 × 1 | M3 × 0.5 | 17 | 13 | 6.5 | 4 | 14 |
YN 10 | M 10 × 1 | M4 × 0.7 | 20 | 15 | 9 | 4.5 | 16 |
YN 12 | M 12 × 1 | M4 × 0.7 | 22 | 17 | 9 | 4.5 | 19 |
YN 15 | M 15 × 1 | M4 × 0.7 | 25 | 21 | 8 | 4 | 22 |
YN 17 | M 17 × 1 | M4 × 0.7 | 30 | 25 | 13 | 6.5 | 26 |
YN 20 | M 20 × 1 | M4 × 0.7 | 35 | 26 | 11 | 5.5 | 30 |
YN 25 | M 25 × 1.5 | M5 × 0.8 | 43 | 33 | 15 | 7.5 | 35 |
YN 30 | M 30 × 1.5 | M6 × 1.0 | 48 | 39 | 20 | 10 | 40 |
YN 35 | M 35 × 1.5 | M8 × 1.25 | 60 | 46 | 21 | 10.5 | 50 |
YN 40 | M 40 × 1.5 | M8 × 1.25 | 63 | 51 | 25 | 12.5 | 52 |
