상세설명
특 성
- 엘러먼트의 손상 여부를 외부에서 쉽게 확인할 수 있고, 연관기계를 움직이지 않고 엘러먼트의
교환이 가능하며, 축정렬이 용이합니다.
- 유연성이 있는 엘러멘트에 의한 동력전달로 비틀림강성이 크고 충격 완화와 진동의 흡수 능력이
우수합니다.
- 소음이 없고 윤활이 필요없습니다.
- 설치장소의 주위온도가 40℃이상인 경우 사용계수의 값이 달라지므로 당사에 문의 바랍니다.

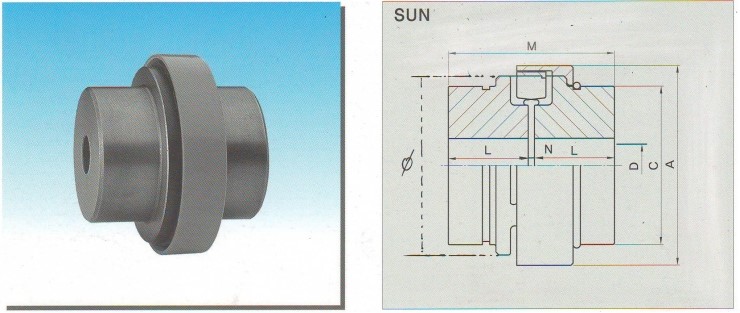

규격 | 허용토크 | 최대회전수 | 축 경 (D) | 치 수 (mm) | 중량 | |||||||
max | min | A | C | L | M | N |
| |||||
83 | 4.0 | 4,000 | 28 | 10 | 83 | 50 | 35.5 | 74 | 3 | 70 | 1.3 | |
92 | 10.0 | 4,000 | 38 | 16 | 92 | 62 | 38.5 | 80 | 3 | 78 | 2.0 | |
100 | 20.0 | 4,000 | 45 | 20 | 100 | 76 | 48.5 | 100 | 3 | 86 | 3.3 | |
