CTM series ( 스프링  제진대  )

[ Coil Spring Type Vibration Isolation Platform ]

 “No Air”  &  “Maintenance Free”  !!

공압과 보수유지가 필요없습니다 !!

우수한 성능과  경제적 가격의 스프링 제진대입니다.

 [ 특 징  Feature ]

•                          < 제품방식 >
• CTM시리즈는 구조가 간단하고, 설치 및 사용이 편리한 스프링방식 제진시스템이며, 저상(低床)제진대 입니다.
• 공압/전기 등이 필요 없고 안전하게 사용하실 수 있는 제진시스템입니다.
• CTM시리즈는 스프링제진마운트 TM시리즈로 구성된 제진시스템입니다.
• 광학현미경, 정밀측정장치 등에 영향을 주는 미세진동 제거 및 주변 장치보호를 위한 방진에 효과적입니다.

•                       < 제품특징 >
• CTM시리즈는 탑재하고자 하는 하중별로 적절한 제진마운트와 플레이트로 기 구성되어져 있어, 사용하시고자 하는 환경에 맞게 편리하게 선정하실 수 있습니다.
• 수평조절을 쉽게 할수 있도록, 제품 상부케이스와 설치브라켓이 나사구조로 되어있어,  돌리면서 높이조절이 가능합니다.
• 설치 장소가 고르지 못한 경사가 있는 곳이어도 설치 가능하여,  제품의 현장 적응성이 뛰어납니다.
• 제진마운트(TM시리즈)재질은 강성이 우수한 알루미늄으로 구성되어 있어, 가벼우면서도 견고하고 안전한 제진시스템입니다.
• 내구성이 우수한 코일스프링을 채용한 제진방식이어서, 보수유지가 필요 없으며, 신뢰성이 높고 안전한 제진대입니다.
• 공진 주파수는 약 7~9Hz 입니다.
• 주변의 온도변화에 따른 성능 변화를 거의 받지 않습니다.  (※ 방진고무의 경우, 온도에 따른 성능 변화가 있습니다.)

•                     < 적용처 >
• 프레스, 콤프레샤, 차량/사람 보행 등의 진동발생원으로 부터 진동을 정밀계측기(예, 조도계, 현미경 등)로 전달되지 않도록 해야 하는곳.
• 제진대 위에 설치된 기기의 진동이 주위로 전파되지 않도록 하는 방진대의 기능이 필요한곳.(예, 스피커, 소형 콤프레샤, 진공펌프 등)
• Olympus, Leica, Carl Zeiss, Nikon등의 현미경에 적용가능한 다양한 제진대 Platform이 필요한 곳.

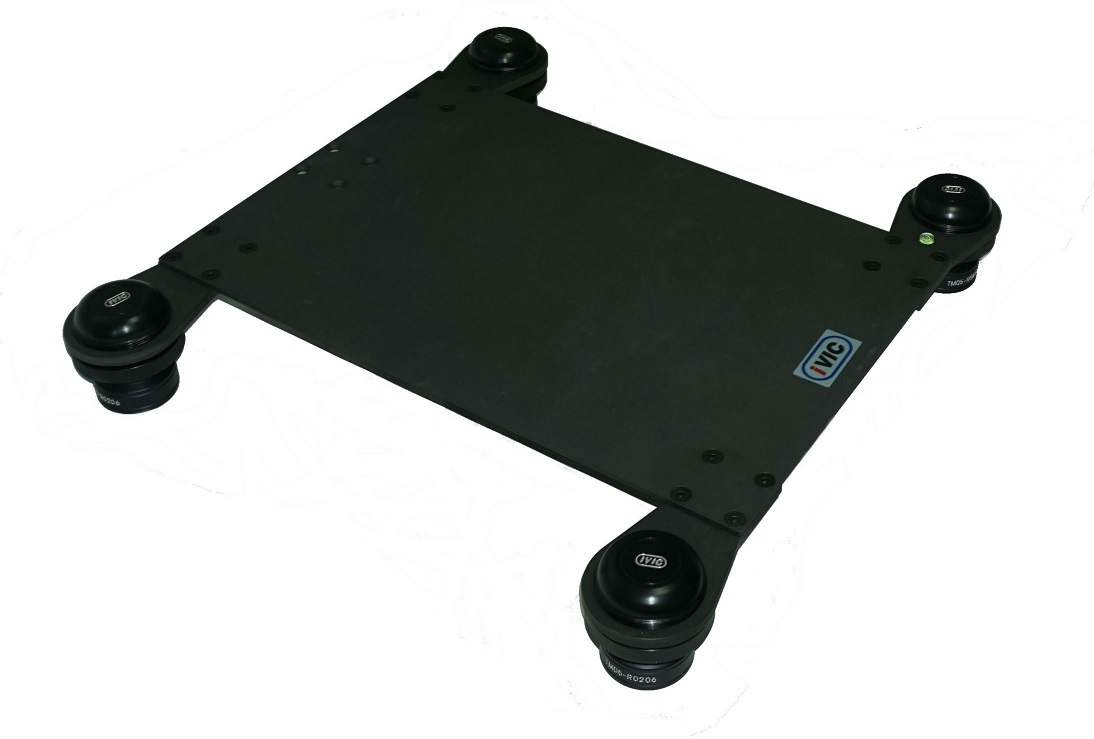

CTM series (스프링 제진대, CTM3045-Lxx)

TM series (스프링 제진마운트)

[ 제진대 설치 및 성능, Installation & Function ]

[  사용 용도  Application ]

• 광학현미경              | Microscope
• 광학테이블              | Optical Breadboard
• PCB검사                  | Inspection PCB
• 마이크로톰              | Microtome
• 표면조도계,경도계  | Surface roughness measuring MC / Hardness Tester
• 오디오기기              | Audio Equipment
• 고출력 스피커         | High Power Audio Speaker
• 3D 프린터                | 3D Printer
• 소형 진공펌프, 콤프레샤                  | Vacuum Pump
• 일상 충격진동에 민감한 장비보호   | Protection Precision Equipment from Vibration

[ 표준품 주문사양 (14종)  Order Specifications ]

 ( 그림Click 확대)

• CTM3045-Lxx Series Platform Spec
• CTM3858-Lxx Series Platform Spec
• CTM4560-Lxx Series Platform Spec

CTM 제진대-진동전달율

[ 사용상 주의사항, Instructions for use ]

• 제진대를 평탄한곳에 설치하십시오.
• 하중(Load)범위를 벗어난 경우 제진기능이 발휘되지 않습니다.
• 제진마운트(TM시리즈)각각에 균등한 부하하중이 작용하게 장비를 설치하십시오.
• 제진마운트(TM시리즈)의 외형 SIZE는 전부 동일합니다.(TM05 ~ TM20 외형 동일)
• CTM시리즈의 Steel Plate 두께는 4.5mm 이며, 마감은 검은색 무광 도장입니다.
• 수평이 유지되도록 하고,  수평조절은 마운트 상부케이스를 돌려서 맞추십시오.
• 설치하는 장비의 편하중이 심한 경우는 영업팀에 문의하십시오.

[ 적용 사례,  Application example ]

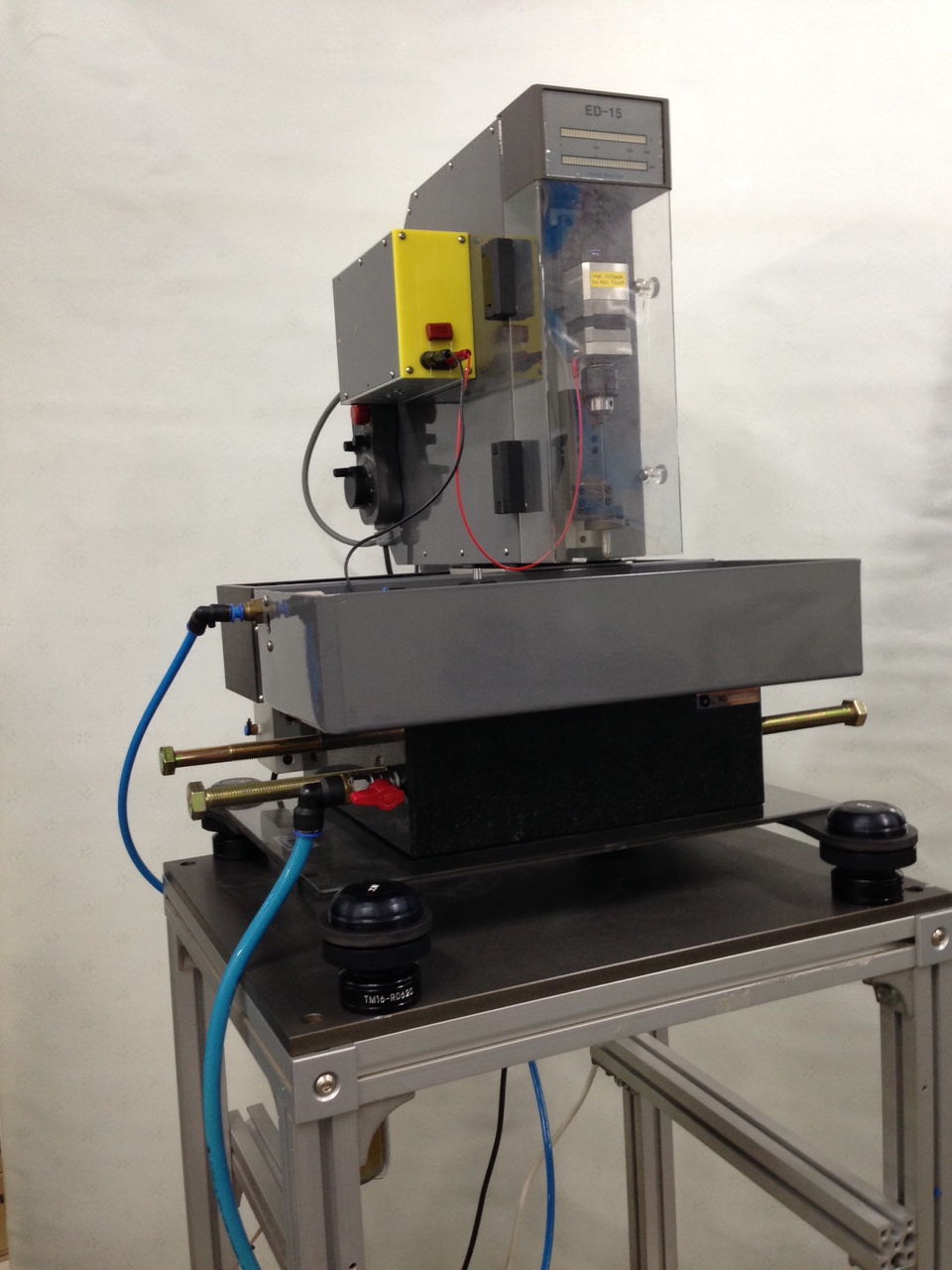

[ 마이크로 방전가공기 Micro Electric Spark M/C ] [ 광학현미경 Microscope ]

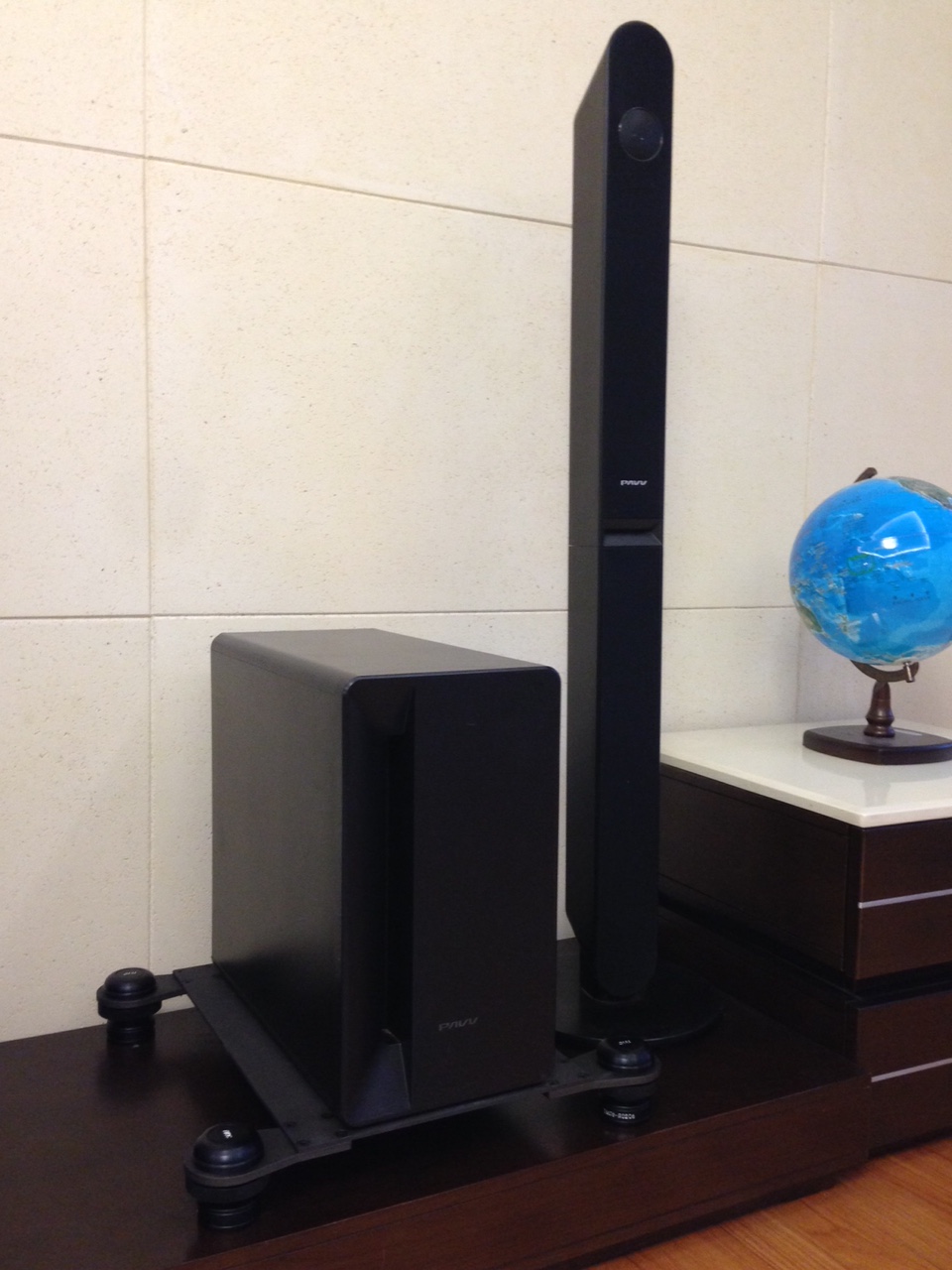

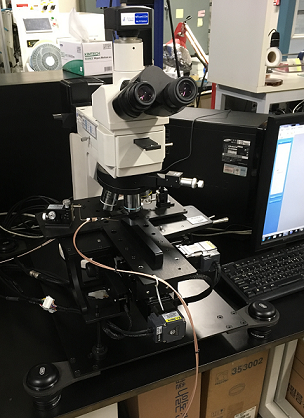

[ 오디오 우퍼스피커  Audio Woofer Speaker] [ 광학 현미경, Nikkon Eclipse ]
[ 전자 저울, Electronic scale ]

[ 주문형 제진대, Custom made type Vibration Isolation Platform ]

고객이 원하시는 장비 바닥 형태의 제진시스템을 제작하여 납품하고 있으며,

자세한 사항은 저희 영업팀과 상담하여 주십시오.

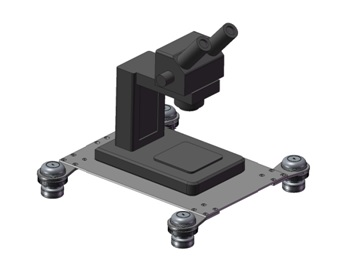

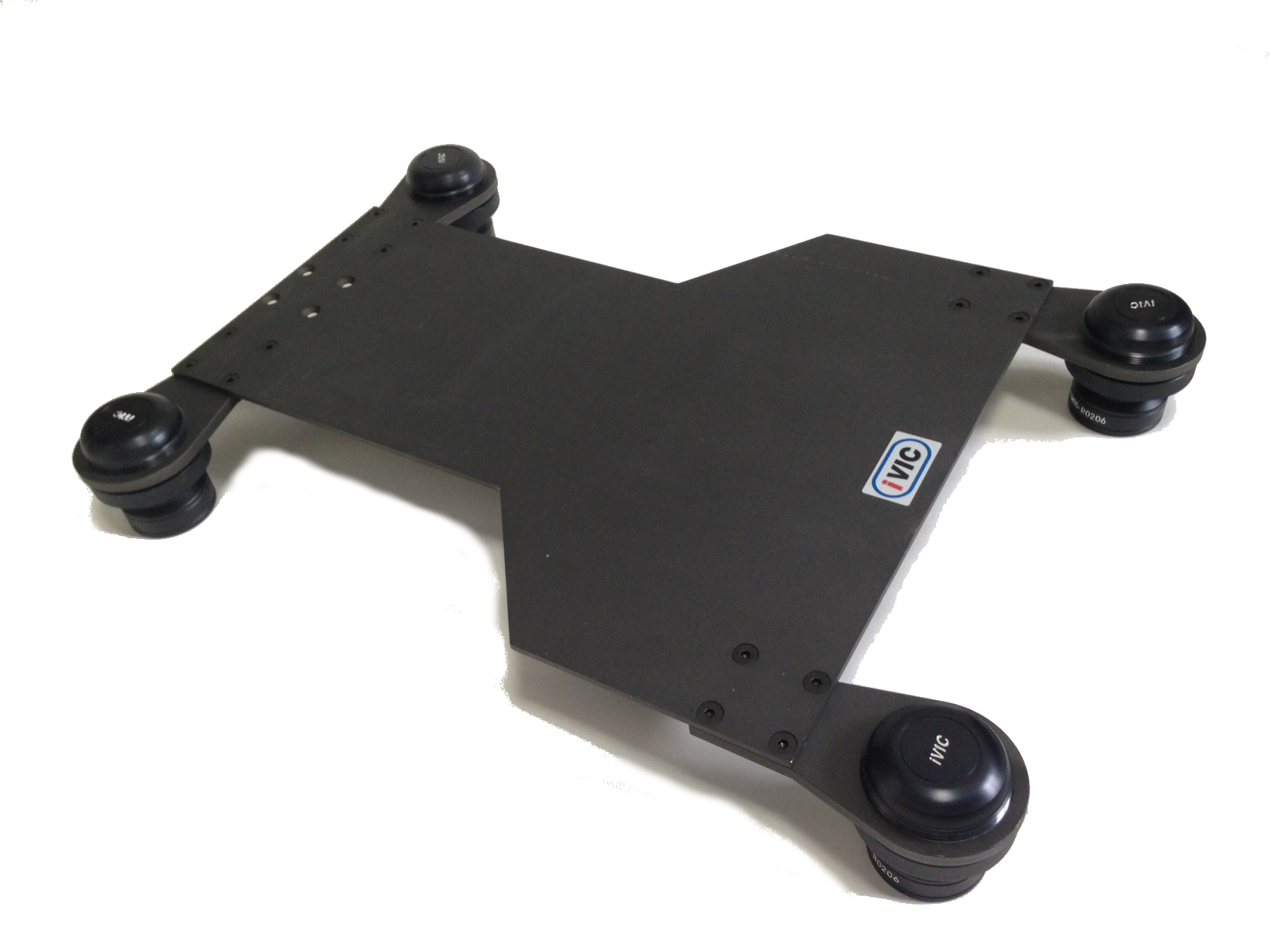

     ( 현미경용 : 광학현미경, 금속현미경 등 )

olympus BX50,BX60

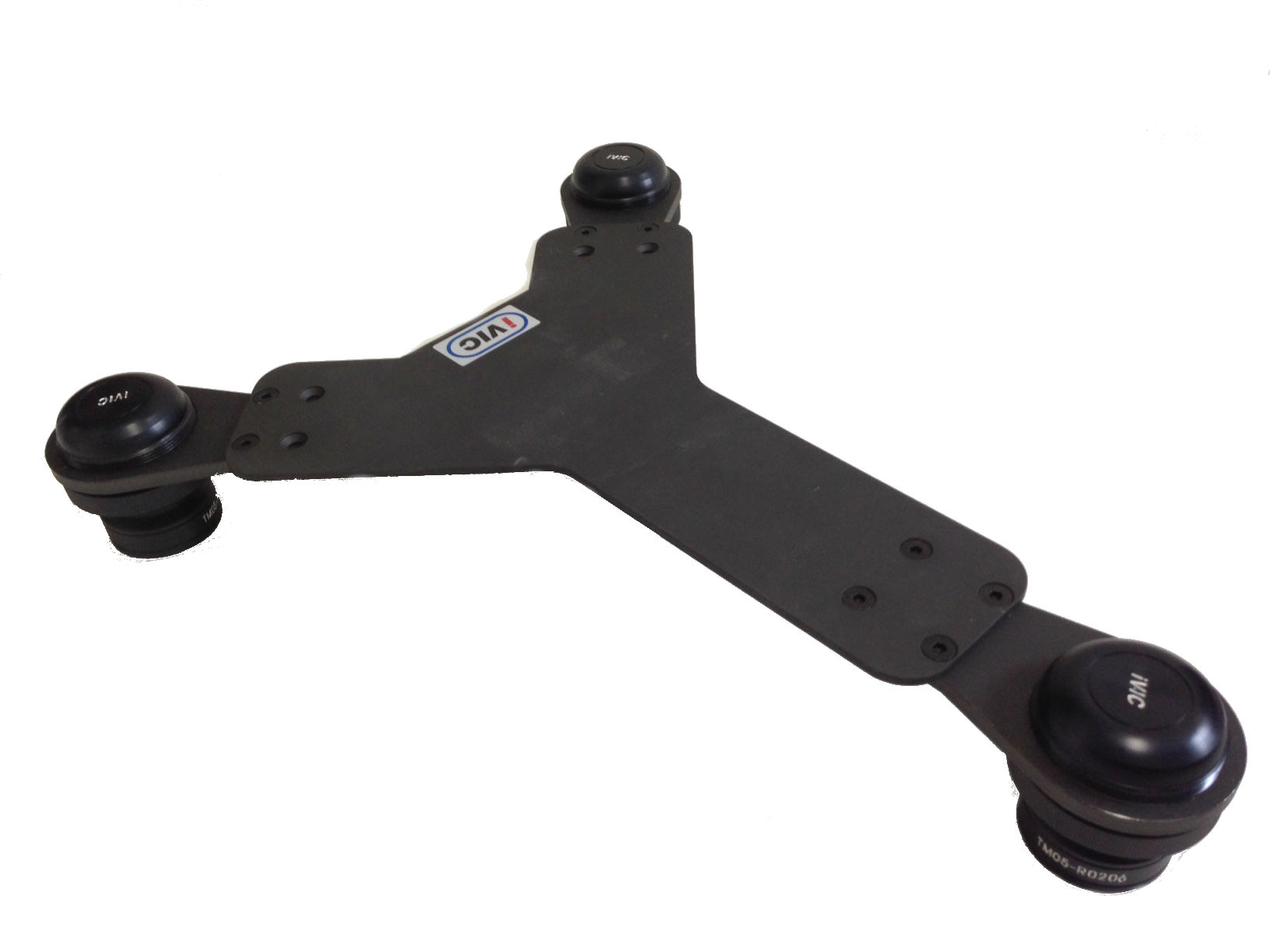

산업현미경(Y형제진대)

CTM3045-White Plate- TM 3ea

     ( 정밀기기용 : 중량물 120kg, TM x 8ea  )

[ 현미경 제조사별, 제진대 적용모델,  Maker & Model List ]

♣ 기타 현미경 Spec은 저희 기술영업팀에 문의 바랍니다.
