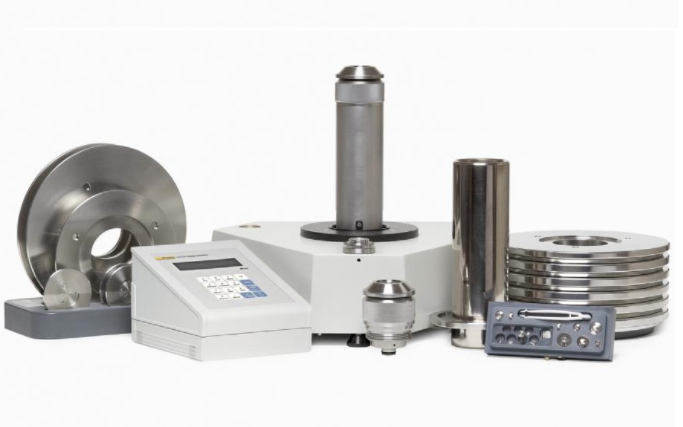

PG7102 피스톤 게이지

최대 11MPa 가스 압력

PG7302는 가스를 가압 매체로 사용하여 계기 및 절대 압력을 다룹니다. PG7102의 내장 공압계 혹은 RS-232 지원 외장 공압계를 사용하여 대기압을 추가하여 절대 모드를 지원합니다. PG7102는 대기압 이하의 절대 혹은 계기 압력을 지원하지 않습니다.

PG7102는 모든 표준 PG7000기능 (“설명”탭 기준) 및 다음을 지원합니다:

• 진공 기준 기능을 포함하지 않는 단순 가스 구동 플랫폼
• PG7601 플랫폼과 같은 가스 구동 피스톤 실린더 모델 지원

PG7000 피스톤 계기 제품 군은 진공에서 500 MPa까지의 통합 솔루션을 제공하는 기준 레벨 압력 표준입니다

• 최저 불확도 수준을 위한 최첨단 일차 압력 표준
• 진공에서 500 MPa까지의 단일 솔루션
• 실시간으로 완전 검증된 기준 압력 출력
• 직관적인 지역 작업자 인터페이스
• 수동, 반자동, 완전 자동 설정

PG7000 시리즈 교정 표준은 피스톤에 중량을 가하여, 알려진 유효 영역에 알려진 힘을 가하는 원리를 이용합니다.

내장 피스톤-실린더 모듈

각 PG7000 피스톤 실린더는 통합 metrology 기구로 핵심 피스톤 실린더 장착 부품을 포함합니다. 피스톤 실린더 계흑에 영향을 끼치는 모든 기계 부품은 피스톤 계기 플랫폼의 공용 부품이 아니라 개별 피스톤 실린더에 속합니다. 이에 따라 사용자는:

• 범위 (피스톤-실린더)를 별도 툴 없이 수초 이내에 변경
• 핵심 표면의 오염을 피하면서 피스톤-실린더를 다루고 교체
• 다루는 과정에서의 충돌이나 의도하지 않은 충격으로부터 피스톤 실린더 보호
• 장착 부품의 잦은 조립/분해를 줄여, 측정 재현성 향상
• 각 장착 시스템이 특정 피스톤 실린더 크기와 범위에 최적화될 수 있도록 하여 피스톤 실린더 장착 설계 개선
• ​

중량 부하 동심성
 피스톤과 중량 로드 사이의 독립 부품을 피스톤 캡과 중량 부하 bell 등 총 2개로 줄여줍니다. 피스톤 헤드는 설치 후 동심원 상으로 피스톤의 ± 20 microns 이내로 가공하여 사실상 피스톤의 일부가 되었습니다.

​

내장 전자 계통, 소프트웨어 및 원격 인터페이스
 모든 대기와 장비 조건을 모니터링하는 전자계통은 PG7000플랫폼에 통합되었습니다. 원격 통신을 위한 RS-232, IEE 488 인터페이스 포함 시스템 전원이 터미널에 내장되어 PG 플랫폼으로부터 열원을 분리합니다. 지역 동작의 경우, 사용자는 간결한 터미널의 키패드와 알파뉴메릭(영문과 숫자의 혼합) 디스플레이로 PG7000과 인터페이스하여 빠르고 직관적인 사용이 가능합니다
