300 Series

Point Level Measurement : Rotating Paddle Switch

Pulsarpoint 300 Series는 Rotation Paddle 형태의 Level Switch로 측정체가

Paddle이 회전하는 수위까지 상승하면 회전에 저항이 발생하고 이를 인식해

작동하는 원리입니다.

개 요

물리적 저항과 전기 특정을 이용한 작동원리 때문에 저렴한 가격에 정확한 Level 측정이 가능합니다.

오작동 여부를 시각적으로 판단할 수 있기 때문에 유지 보수 비용 또한 저렴합니다.

특 징

◈ 물리 / 전기적 특성을 이용해 높은 신뢰성을 보장

◈ 낮은 유지 보수비용

◈ 낮은 단가(폴리 프로필렌 모델)

◈ 고강도의 스테인리스 스틸 구조(스테인리스 모델)

◈ 350도의 한계온도(옵션 : 310모델)

◈ Ex ia 방폭인증(옵션 : 310모델)

Application

◈ 제약, 화학, 시멘트 등의 Bulk Solid Storage의 Level 측정

◈ 밀가루, 분유, 모래, 곡물 등의 Storage Level 측정

◈ 건조 슬러지의 Level 측정

사 양 서

Pulsarpoint 300	Pulsarpoint 310
기본형	강화형
■ 폴리프로필렌 소재의 Paddle ■ 폴리 카보네이트 소재의 하우징 ■ IP66	■ 알루미늄 or 스테인리스스틸 소재의 Paddle ■ 알루미늄 소재의 하우징 ■ Ex ia 방폭인증(Zone 20, 21 and 22) ■ 350℃의 고온에서도 사용가능 ■ IP66

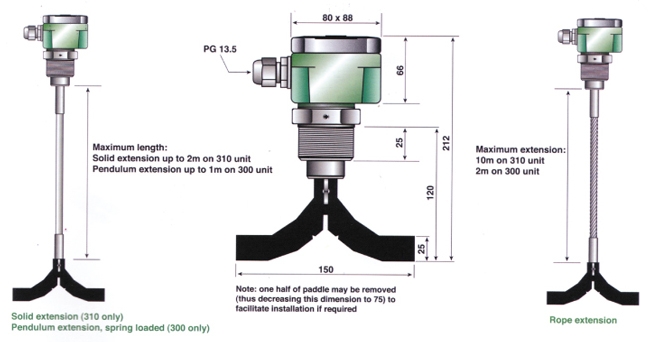

■ Pendulum extension : 최대 1m ■ Rope extension : 최대 2m	■ Solid extension : 최대 2m ■ Rope extension : 최대 10m

◆ Pulsarpoint 300 and 310 공통사양

◆ Pulsarpoint 300 사양

Housing	Polycarbonate IP66
Cable Entry	1 entry with M20 X 1.5 2nd entry optional
Process connection	1 1/2"DIN 228 (1 1/2" BSP)
Shaft material	Stainless steel
Paddle material	Polypropylene
Bearing and seal Shaft speed	1rpm with 1.3 second switching delay
Minimum bulk density	Adjustable in 3 steps from 100g/L
Process temp and pressure	-20℃ to +80℃ and +0.8bar

◆ Pulsarpoint 310 and ATEX EX IA Option 사양

Housing	Aluminium die cast IP65
Cable Entry	1 entry with PG 13.5 gland 2nd entry optional
Process connection	1 1/2"DIN 228 (1 1/2"BSP)or optional flange
Process connection material	Stainless steel, Aluminium, Galvanised
Shaft material	Stainless steel
Paddle material	Stainless steel or Polypropylene
Bearing and seal Shaft speed	1rpm with 1.3second switching delay
Minimum bulk density	15g/L
Process temp and pressure	-20℃ to +80℃ and +0.8bar
Flammable atmosphere version	Dust, ATEX 1/2 Ex ia D20 (zone 20, 21 and 22)
High temperature option	+600℃ (not Ex version)

Pulsarpoint 310 제품
