여기에마켓 제품 :: 대산기계공업(주)

  - 초정밀 반도체 금형 및 부품 연삭에 최적
  - 몰드 다이, 지그및 기구 등의 작고 복잡한 형상의 정밀 연삭에 탁월
  - GC30~35 미하나이트 주물
  - 몸체 및 컬럼 고강성 구조
  - 다이나믹 V3급 저진동 주축 모터
  - P4급 Angular Contact Ball Bearing 적용 스핀들
  - 상하, 전후축에 열처리 정밀 연삭 Leadscrew
  - Steel Ball Bearing에 의한 부드러운 Table 이송, 타이밍벨트 / 와이어 구동 선택
  - Turcite 코팅 및 정밀 스크랩핑 처리된 양 V형 Saddle Slide 면
  - 상하이송 안내면에 특수열처리,정밀연삭 Guide Block 부착 (Head 낙하현상 해소)
  - 각 Slide 면 및 Leadscrew 자동 윤활, 완전 방진구조

ITEMS		UNIT	DGS-520MB
테이블	테이블 작업면 크기 (길이×폭)	mm	510×200
	테이블 이동거리 (좌우×전후)	mm	540×250
	테이블 상면에서 스핀들 중심까지 거리	mm	490
	T홈 (폭×수)	mm×no.	13×1
	표준 마그네트 척 (길이×폭×높이)	mm	450×200×85 (평척) 350×150×130 (회전척)
	핸들 1회전당 이송량	mm	110
전후이송	핸들 1회전당 이송량	mm	5
전후이송	다이얼 1눈금당 이송량	mm	0.02
상하이송	핸들 1회전당 이송량	mm	2
상하이송	다이얼 1눈금당 이송량	mm	0.005
연마석	외경×폭×내경	mm	Ø180×10~20×Ø31.75
연마석	회전수 (50/60Hz)	r.p.m	2850/3450
모터	스핀들	Kw/p	1.5(*2.2)/2
소요면적 (가로×세로×높이)		mm	2160×1450×1800
기계중량 (approx.)		kg	1500
휠 커버 모델 번호			DGS-520

(*)는 옵션사양입니다. 제원은 제품 성능개선을 위해 예고 없이 변경될 수 있습니다.

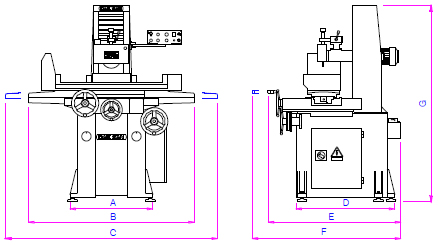

(UNIT : mm)

A	B	C	D	E	F	G
770	1470	2100	960	1240	1450	1800

H	180
I	19
J	125
K	200
L	13
M	303
N	490
