전원이 필요없는 완전 기계적 자동 동작 |
|
|
| ● |
쉬운 설치와 간편한 유지 보수 |
|
|
| ● |
내구성이 우수한 볼밸브형 개폐구조를 이용한 부력식 정수위 파일럿 밸브 |
|
|
| ● |
배관의 구조에 따른 Y-type Globe형, Up-right Globe형과 Angle형 밸브 |
|
|
| ● |
전 제품을 자체 시험 / 검사 후 출고 |
|
|
| ● |
NSF/ANSI Standard 61의 에폭시 분체 도장 또는 FDA에서 승인된 Rilsan Nylon 11 코팅 처리 |

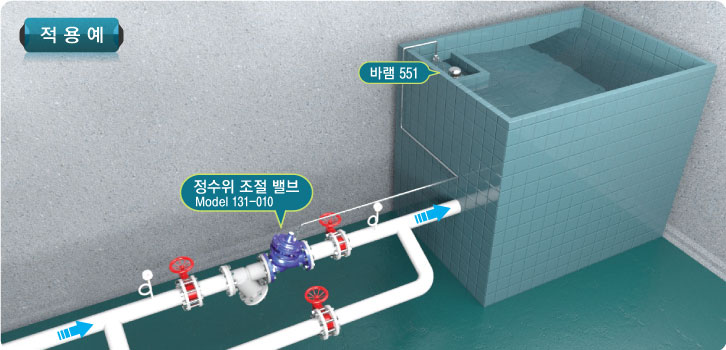

정수위 조절 밸브(MODEL 131-010)는 로보콘 밸브(BALEM 130)와 부력식 정수위 파일럿 밸브(BALEM 551)로 구성되어 급수탱크나 수조의 공급관을 자동으로 개폐하여 일정한 수위를 유지토록 하는 기능을 가진 부력식 정수위 밸브입니다.
이중 챔버 구조로 밸브내에서 와류로 인한 밸브 동작의 영향을 최소화하고 설치와 유지보수가 쉽고 간편한 구조입니다.
| ● |
BALEM 130 - Up-right Globe Type / Angle Type
|
| [BALEM 130] 기본형 밸브 |
| (mm) |
※ 로보콘 밸브 주문시 필히 "주문시 주의사항"란을 참조 하십시오! |
| Valve Size |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
| AA |
238 |
305 |
381 |
508 |
645 |
756 |
864 |
| B |
78 |
93 |
105 |
140 |
165 |
200 |
223 |
| Cmax |
200 |
240 |
275 |
375 |
470 |
535 |
625 |
| Dmax |
157 |
179 |
206 |
284 |
360 |
420 |
465 |
| ΦE |
140 |
165 |
208 |
326 |
408 |
497 |
562 |
| FF |
119 |
152 |
191 |
254 |
322 |
378 |
432 |
| GG |
83 |
102 |
127 |
152 |
203 |
219 |
349 |
| (inches) |
| Valve Size |
2 |
3 |
4 |
6 |
8 |
10 |
12 |
| AA(150 ANSI) |
9.38 |
12.00 |
15.00 |
20.00 |
25.38 |
29.75 |
34.00 |
| B |
3.00 |
3.75 |
4.50 |
5.50 |
6.75 |
8.00 |
9.70 |
| C(max) |
7.88 |
9.45 |
10.83 |
14.77 |
18.43 |
20.95 |
24.53 |
| D(max) |
6.19 |
7.05 |
8.12 |
11.19 |
14.14 |
14.46 |
18.15 |
| ΦE |
5.52 |
6.50 |
8.19 |
12.83 |
16.07 |
19.57 |
22.13 |
| FF(150 ANSI) |
4.69 |
6.00 |
7.50 |
10.00 |
12.69 |
14.88 |
17.00 |
| GG(150 ANSI) |
3.25 |
4.00 |
5.00 |
6.00 |
8.00 |
8.62 |
13.75 |
|
|
|
| ● |
BALEM 130 - Y-Type Globe |
| Valve Size |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
| L |
205 |
230 |
270 |
310 |
375 |
430 |
520 |
610 |
700 |
730 |
910 |
1010 |
1200 |
1400 |
1480 |
1650 |
1800 |
| H1 |
78 |
88 |
100 |
110 |
125 |
143 |
175 |
205 |
230 |
265 |
300 |
380 |
420 |
500 |
565 |
590 |
640 |
| H2 |
176 |
199 |
221 |
250 |
313 |
343 |
441 |
519 |
615 |
629 |
753 |
893 |
1030 |
1255 |
1412 |
1461 |
1584 |
| ΦE |
135 |
154 |
180 |
220 |
260 |
305 |
380 |
455 |
545 |
545 |
705 |
794 |
934 |
1160 |
1215 |
1315 |
1400 |
| Item |
Description |
| 1 |
BALEM 130(Robocon Valve) |
| 2 |
Float Control Pilot Valve |
| 3 |
Cock Valve |
| 4 |
Needle Valve |
| 5 |
Cock Valve |
| 6 |
Needle & Strainer Valve |
| 형상 및 규격 |
Up-right Globe / Angle Type |
Y-Type Globe |
|
50 ~ 300A |
50 ~ 1000A |
| 사용 압력 |
10kgf/㎠, 16kgf/㎠, 20kgf/㎠, 25kgf/㎠ |
| 사용 유체 |
물, 경유
유체 온도 : 0°C ~ 80°C |
| 접속 규격 |
According to Customer Request |
| 구성품 |
재질 종류 |
| Standard |
Optional |
| 50A~300A |
350A~1000A |
| Body & Cover |
Ductile Iron |
Cast Steel |
SSC13 |
| Diaphragm Washer & Disc |
Ductile Iron |
Cast Steel |
SSC13 |
| Cover Plug & Bearing |
SSC13 |
| Shaft & Seat |
STS304 |
| Diaphragm |
N.R/C.R/N.B.R |
| Disc Seal |
N.R/C.R/N.B.R |
| Note : |
● NSF/ANSI Standard 61의 에폭시 분체 도장이 표준 사양임. |
|
● 주문 사양에 따라 Rilsan Nylon 11 코팅(Rilsan Coating)
|
| ● |
Up-right Globe Type / Angle Type |
|
Size |
mm |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
| inch |
2 |
3 |
4 |
6 |
8 |
10 |
12 |
| Flow Factor |
Globe Type |
Kv |
46 |
97 |
177 |
361 |
618 |
970 |
1378 |
| Cv |
54 |
113 |
207 |
422 |
722 |
1133 |
1610 |
| Angle Type |
Kv |
57 |
121 |
220 |
459 |
779 |
1251 |
1764 |
| Cv |
67 |
141 |
257 |
536 |
910 |
1461 |
2060 |
| Size |
mm |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
| inch |
2 |
2 1/2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
16 |
20 |
24 |
28 |
32 |
36 |
40 |
| Flow Factor |
Y-Type Globe |
Kv |
48 |
72 |
102 |
178 |
221 |
385 |
672 |
973 |
1382 |
1610 |
1834 |
2863 |
3816 |
5311 |
7508 |
9130 |
13085 |
| Cv |
56 |
84 |
119 |
208 |
258 |
450 |
784 |
1137 |
1614 |
1881 |
2142 |
3344 |
4457 |
6203 |
8769 |
10664 |
15283 | |
| ● |
유량계수 Kv or Cv = Q/√ΔP, Cv = 1.168Kv |
|
|
| |
Kv : 차압 1(kgf/㎠)에서 시간당 유량 Q(㎥/hr) |
|
|
| |
Cv : 차압 1(PSI)에서 분당 유량 Q(Gal/min) |
|
|
| |
ΔP : 밸브 양단의 압력차 (kgf/㎠ 혹은 PSI) |
|
|
|
|
릴산은 식물성 원료인 피마자 기름을 주 원료로 구성된 폴리 아미드계 서모 플라스틱입니다.
FDA 승인된 Rilsan 파우더(Nylon 11)를 Hot dipping 방식으로 금속체에 코팅 함으로써 인체에 무해함과 동시에 곰팡이 기생 억제 기능과 같은 뛰어난 위생성을 제공하고 뛰어난 내화학성을 가지고 있어 다양한 종류의 산과 알카리, 구리스, 오일, 산업용 솔벤트, LPG, 천연가스, 석유계 유체, 우유, 과일 주스등에 적용 가능한 코팅 방식입니다.
또한 해수에 대한 뛰어난 내부식성을 자랑하고, 낮은 표면 마찰 계수로써 내마모성을 자랑하는 최고급 코팅 방식입니다.
|
| 표면경도 : |
Shore D 75 |
|
|
| 내충격성 : |
50cm의 높이에서 20 N의 금속제 구를 낙하시켰을 때, 금속과 코팅 표면에 손상없음
(코팅 두께 0.3mm) |
|
|
| 내마모성 : |
At“Taber”abrasimeter(Type CS 17, load 9.81N) loss of weight after 1000 turns 5∼8mg.
(“Excellent”) 30∼40kV/mm(generally required satisfactory valve : 10 kV/mm, min) |
|
|
| 용융온도 : |
184∼186 ℃ |
|
|
| 인화성 : |
“Self extinguishing”acc. |
|
|
|
|
|
|
| 전 밸브에 기본사양으로 NSF/ANSI Standard 61의 에폭시 분체 도장을 적용 함으로써 해수, 특정 산, 염기, 화학 및 솔벤트등에 대한 내화학성이 뛰어나며 사용자에게 위생적인 급수를 제공합니다. | |
| 01. |
제품선택시 유의사항 |
|
|
| 1-1. |
제품의 유량 성능을 확인하고 필요 유량에 맞는 구경을 선정 하십시오. 너무 작은 구경을 선정하면 공급 유량이 부족하게 되며, 너무 큰 구경을 선정하게되면 채터링(Chattering)현상이 발생할 수 있습니다. |
|
|
| 1-2. |
당사의 제품은 기능에 따라 세분화 되어 있습니다. 만약 추가적인 기능을 원하시는 경우에는 당사로 문의 바랍니다. | |
| 03. |
추가 기재사항 |
|
|
| 3-1. |
솔레노이드 밸브의 경우 사용 전원 및 IP등급을 표기하여 주십시오. (예 : 220V AC, 24V DC, 12V DC/IP65) |
|
|
| 3-2. |
감압 밸브, 릴리프 밸브의 경우 설정 압력을 표기하여 주십시오. (예 : Set-3K) |
|
|
| 3-3. |
사용 유체를 확인하여 주십시오. 당사에서 생산하는 모든 제품은 물용 제품이며, 오일, 항공유, 해수등과 같은 유체에 사용할 경우에는 반드시 본 사항을 표기하여 주십시오. |
|
|
| |
작성예 : 132-010, 100A, G, GCD, 10K, FA, N, 설정압력 5
▶ 감압 밸브 100A, 수평형, 몸체재질, Ductile Iron, 사용압력 10K, 플랜지 KS B 1511-10K, 설정압력 5kgf/㎠ |
| ● |
설치전에 배관내 이물질을 깨끗이 제거하여 주십시오. |
|
|
| ● |
유지 보수가 용이하도록 적당한 공간을 확보 하십시오. |
|
|
| ● |
설치시 배관의 유체 흐름 방향과 밸브의 화살표 방향이 일치 하는지 확인 하십시오. |
|
|
| ● |
설치시 밸브가 수평 위치에서 수직 상태를 유지 하도록 하십시오. |
|
|
| ● |
밸브 전후, 양단에 차단 밸브를 설치 하십시오. |
|
|
| ● |
기타 자세한 것은 당사로 문의 하십시오. |
?
?
