상세설명


● 부구의 부력과 볼 밸브형 개폐구조를 이용한 간결한 구조의 수위 조절 밸브입니다.
● 완전 기계식 구조로 외부 전원이 필요 없습니다.
● 볼 밸브형 개폐구조로 고압에서 유로차단이 뛰어납니다.
● 높은 상시압력을 가진 현장에 가장 적합합니다.
● 간결한 볼 밸브형 구조로 고장발생이 적고 설치가 간편합니다.
● 내식 · 내열성 재질만을 사용하여 제품의 내구성이 우수합니다.
● 고압 · 고온의 조건에서 안정적인 작동을 보장합니다.
● 재질에 따른 선택의 범위가 다양합니다.


바램 밸브(BALEM 411)는 저조내의 액면조절을 목적으로 부구의 부력과 자중에 의해 밸브실의 유로 개폐볼이 회전하여 개폐하는 볼 밸브형 개폐구조의 부력식 수위 조절 밸브입니다.

완전 기계식 구조로 별도의 전원 및 구동장치가 필요치 않고 볼 밸브의 회전을 이용하여 밸브의 개폐가 이루어지므로 높은 압력에서 밸브의 차단과 작동이 양호하며 안정적입니다.

내식 · 내열성 재질만을 사용하여 제품의 내구성이 우수하고 운반 및 설치가 간편합니다.


각종 빌딩, 아파트, PLANT의

● 지하/옥상 저수조의 볼탑 및 정수위 밸브 대용
● 고, 저유면 제어용 전자변과 전극봉 대용
● 각종 유류 탱크의 액면 제어용



바램 밸브 [BALEM 411]
모델 번호 411-015 411-020 411-025 411-032 411-040 411-050 411-065
2F 4F 2F 4F 2F 4F 2F 4F 2F 4F 2F 4F 2F
2F : Brass Body & Cap(Nickel Plated) 4F : All Stainless Steel
규 격 15A(1/2") 20A(3/4") 25A(1") 32A(11/4") 40A(11/2") 50A(2") 65A(21/2")
사용 압력 0.98 MPa (10kgf/㎠)
End Connections Female threaded : KSPT(Standard) / NPT(Optional)
사용 유체 물, 경유
유체온도 : 0°C ~ 80°C



(mm)
접속 규격 2F 4F H1 H2 H3 L D(ø)
15A ○ ○ 49 215 170min. 350 113
20A ○ ○ 56 240 200min. 510 113
25A ○ ○ 66 260 360min. 630 124
32A ○ ○ 80 310 460min. 760 145
40A ○ ○ 85 330 550min. 880 176
50A ○ ○ 106 420 670min. 995 208
65A ○ × 126 420 800min. 1060 235






● 위쪽의 외형치수에 있는 번호참조
번 호 품 명 재 질
2F 4F
1 몸체 Brass SSC13
2 캡 Brass SSC13
3 볼 Brass STS304
4 시트링 P.T.F.E
5 스템1 Brass STS304
6 스템2 Brass STS304
7 너트 Brass STS304
8 O링 N.B.R
9 레버 STS304 STS304
10 부구 STS304 STS304
11 볼트 STS304 STS304
12 스프링 와셔 STS304 STS304
13 너트 STS304 STS304
14 O링 N.B.R
15 유도관 P.V.C
※ 바램밸브 15A~25A(2F)에만 유도관 제공

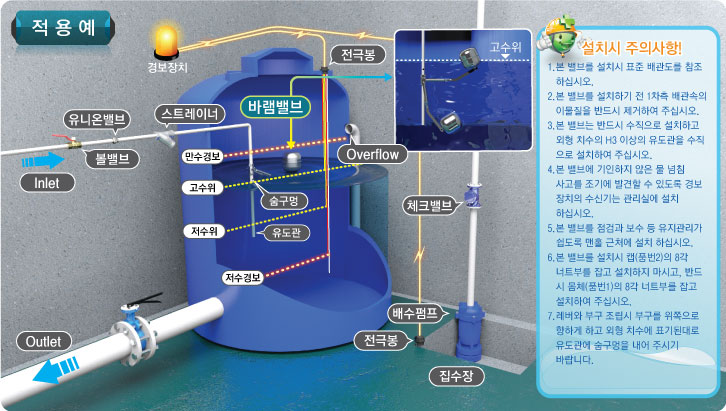

● 본 밸브를 설치시 표준배관도를 참조하십시오.
● 본 밸브를 설치하기 전 1차측 배관속의 이물질을 제거하여 주십시오.
● 본 밸브는 반드시 수직으로 설치하고 와형치수의 H3이상의 유도관을 수직으로 설치하여 주십시오.
● 본 밸브에 기인하지 않은 물넘침 사고를 조기에 발견할 수 있도록 경보장치의 수신기는 관리실에 설치하십시오.
● 본 밸브를 점검과 보수 등 유지관리가 쉽도록 맨홀 근처에 설치하십시오.
● 본 밸브를 설치시 캡(품번2)의 8각 너트부를 잡고 설치하지 마시고, 반드시 몸체(품번1)의 8각 너트부를 잡고 설치하여 주십시오.
● 레버와 부구 조립시 부구를 위쪽으로 향하게 하고 외형치수에 표기된대로 유도관에 숨구멍을 내어주시기 바랍니다.




※ 본 밸브에 유도관은 필히 설치하고 사이펀 현상을 방지하기 위해 숨구멍을
