상세설명

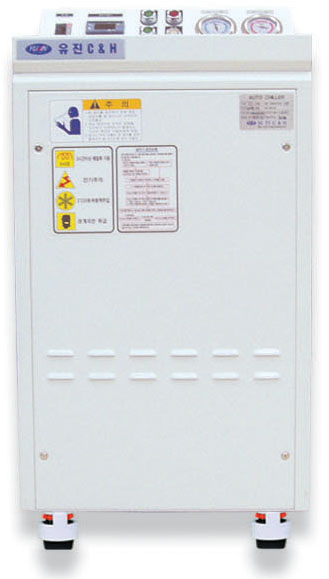

공냉식 냉각기 일체형 / One-body Air Cooled Chiller
| 냉각기 내부에 콤프레샤를 설치하여 압축, 응축, 팽창, 증발 4대 냉동 싸이클로 구성 순환되며, 응축 싸이클에서 발생되는 발생열을 본체에 있는 FAN을 가동하여 공기로 냉각 시키는 타입입니다. 냉각기 내 외부의 모든 부품을 1대의 패키지로 구성함으로서 장소에 관계없이 이동 및 설치가 자유롭고 간편하며 유지보수 관리가 용이합니다. | |||||||
| As compressor is installed inside the cooling system, 4 freezing cycles(compressing, condensation, expansion, evaporation) are circulated and composed and the fan inside the chiller it cools the generated heat from the condensation cycle by the air. Because every component inside & outside the chiller is composed of 1 package, it guarantees the convenient installation and move and easy maintenance/repair. | |||||||
|

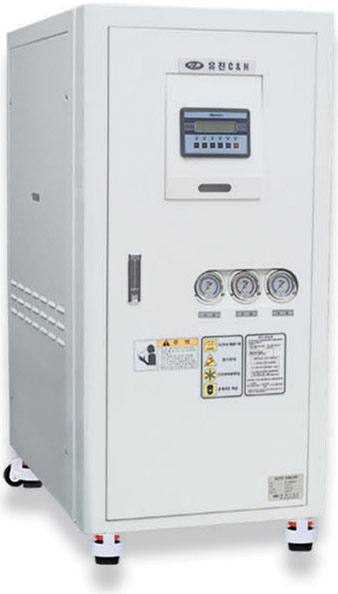

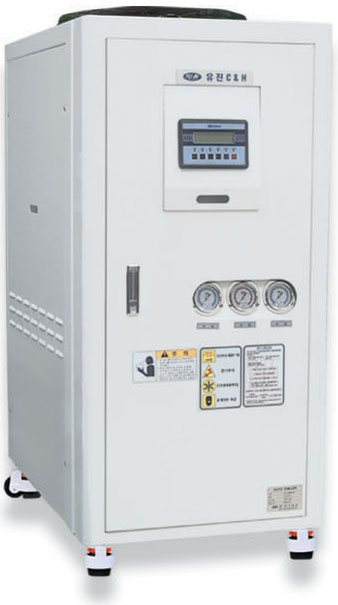

공냉식 냉각기
| 공냉식 냉각기 분리형 / Discrete type Air Cooled Chiller |
| 냉각기 내부에 콤프레샤를 설치하여 압축, 응축, 팽창, 증발 4대 냉동 싸이클로 구성 순환되며, 응축 싸이클에서 발생되는 발생열을 실외에 설치된 실외기(응축기)를 가동하여 발생되는 공기로 냉각시키는 타입입니다. | |||||
| As compressor is installed inside the cooling system, 4 freezing cycles(compressing, condensation, expansion, evaporation) are circulated & composed and the air from the outdoor-installed unit cools the he generated heat from the condensation cycle. | |||||
|
| 냉각기의 특징 / Features of Chiller |
 용량에 따른 다양한 기종선택 Choice from various kinds of machine depeding on the capacity 뛰어난 냉각 능력 Powerful cooling capacity 저소음/경량화 Low noise / light weight 콤팩트한 외관/디자인 Compact design/ look 정밀온도제어 Precision temperature control 별도의 쿨링타워 시설 불필요 No installation of the additional cooling tower |
|

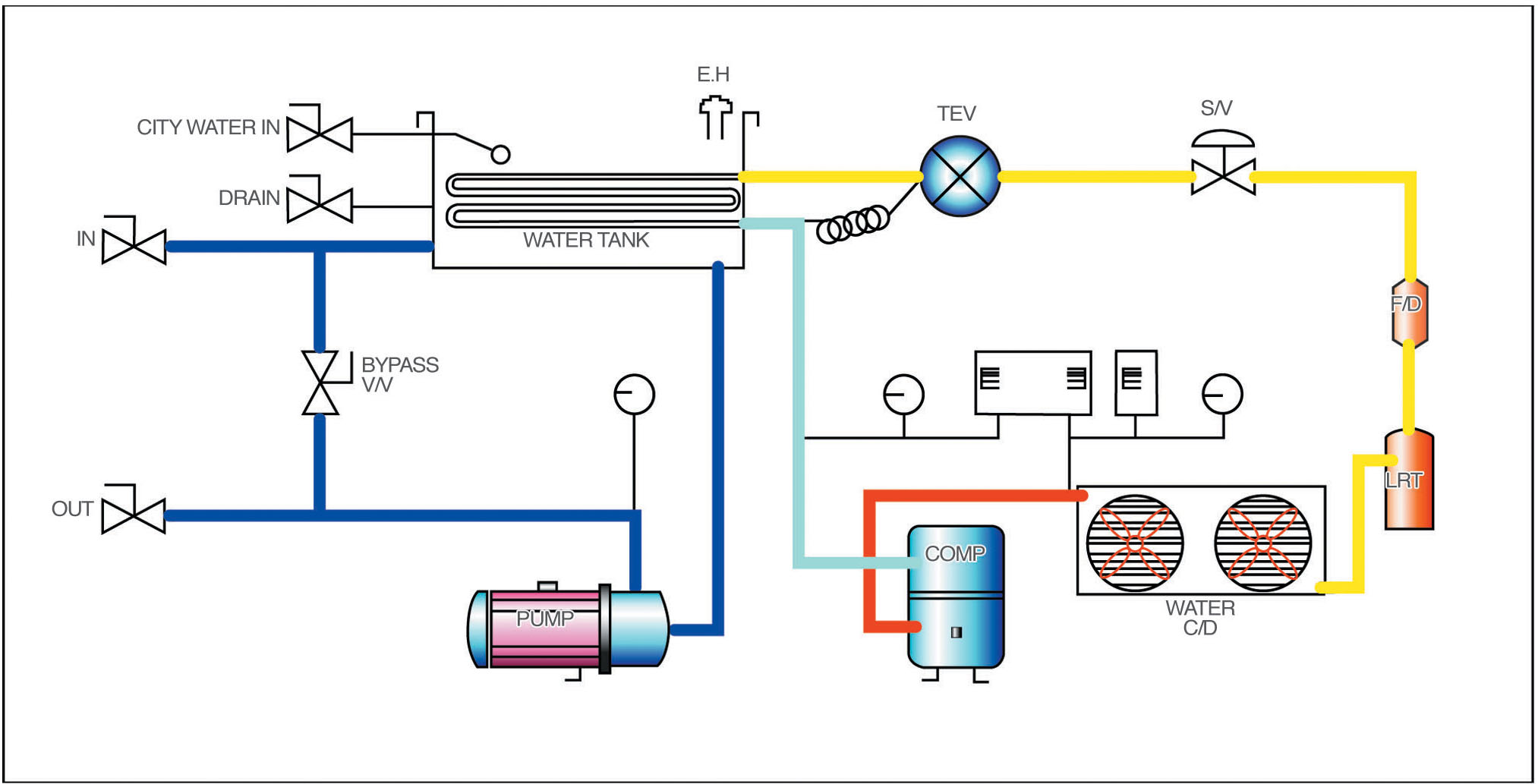

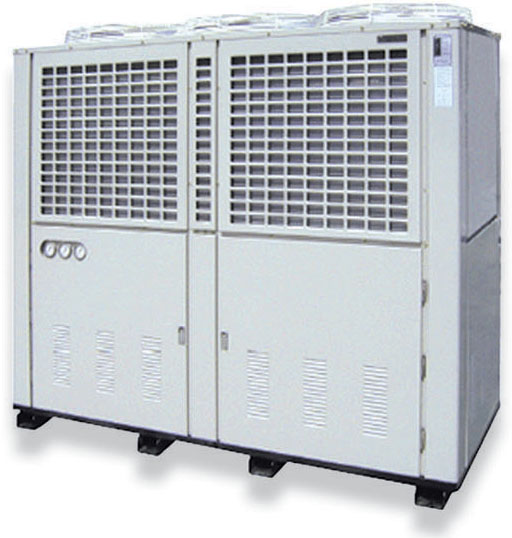

공냉식 냉각기 수출형 대형 | 내부계통도 / Fluid Circuit Diagram |
 |
| 표준사양 / Standard Specifications |
| 구분 / 모델 | YJ-1A | YJ-2A | YJ-3A | YJ-5A | YJ-7.5A | YJ-10A | YJ-15A | YJ-20A | YJ-30A | YJ-40A | |
| 압축기정격출력 (kw) | 1 | 1.5 | 2.2 | 3.75 | 5.5 | 7.5 | 11 | 15 | 22 | 34 | |
| 순환펌프용량 (kw) | 0.3(1/2HP) | 0.75(1HP) | 0.75(1HP) | 0.75(1HP) | 1.5(2HP) | 1.5(2HP) | 1.5(2HP) | 3.75(5HP) | 3.75(5HP) | 3.75(5HP) | |
| 최대토출량 (l/min) | 40 | 83 | 83 | 83 | 155 | 155 | 155 | 350 | 350 | 350 | |
| 최대토출압력 (kg/㎠) | 2 ~ 3 | 2 ~ 3 | 2 ~ 3 | 2 ~ 3 | 2 ~ 4 | 2 ~ 4 | 2 ~ 4 | 2 ~ 4 | 2 ~ 4 | 2 ~ 4 | |
| 냉각능력 (kal/hr) | 2900 | 5000 | 8,800 | 13,900 | 21,600 | 28,750 | 38,900 | 48,300 | 73,300 | 112,000 | |
| 중량 (kg) | 80 | 320 | 350 | 450 | 680 | 860 | 900 | 1000 | 1200 | 1400 | |
| 통용사출기 (oz) | 10 ~ 15 | 15 ~ 20 | 20 ~ 30 | 30 ~ 50 | 50 ~ 70 | 70 ~ 100 | 100 ~ 150 | 150 ~ 200 | 200 ~ 300 | 300 ~ 400 | |
| 총소비전력 (kw) | 1.5 | 2.0 | 2.8 | 4.35 | 6.45 | 8.75 | 12.75 | 18.5 | 27.25 | 37.5 | |
| 연결배관(mm) | 냉수 | 15 | 20 | 32 | 32 | 40 | 40 | 50 | 50 | 65 | 80 |
| 외형치수 (mm) | 500X430 X900 | 800X550 X1100 | 800X550 X1100 | 1100X650 X1300 | 1100X650 X1300 | 1500X800 X1500 | 1500X800 X1500 | 2150X935 X1800 | 2150X935 X1800 | 2860X1100 X2215 | |
| 본 사양은 표준사양이며 귀사의 사양과 제작 여건에 따라 임의로 변경될 수도 있습니다. 특수 사양도 제작 가능하오니 별도 문의 바랍니다. | |||||||||||
