제품소개 - Low-Backlash 웜감속기
Low-Backlash 웜감속기의 특징
- Low-Backlash를 실현하였습니다. (5분 이내)
- 사용자의 요구 조건에 맞추어 백래쉬 조절이 가능합니다.
- 중공축을 활용하여 배선 및 배관이 용이하며 직교축 설계를 통해 공간 활용도를 높였습니다.
- 위치제어용 EMPS 모터 장착 시 2~20 등분 조정사용이 가능합니다.
- 회전테이블을 장착한 로타리형 자동화 기계에 최적화된 설계입니다.
- 범용 서보모터 부착이 가능합니다.
- 사용자의 요구 조건에 맞추어 백래쉬 조절이 가능합니다.
- 중공축을 활용하여 배선 및 배관이 용이하며 직교축 설계를 통해 공간 활용도를 높였습니다.
- 위치제어용 EMPS 모터 장착 시 2~20 등분 조정사용이 가능합니다.
- 회전테이블을 장착한 로타리형 자동화 기계에 최적화된 설계입니다.
- 범용 서보모터 부착이 가능합니다.
제품비교
사양 및 적용모터

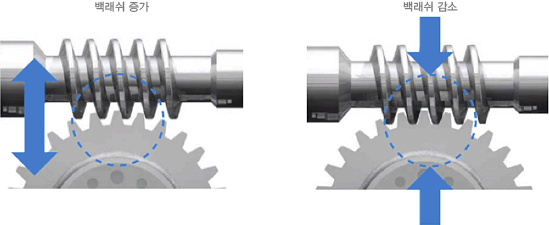

백래쉬 조절방법
1) 원하는 백래쉬 값이 얻어질 때까지 백래쉬 조절용 고정핀을 이용해 간단하게 이동합니다.
2) 위의 그림을 기준으로 백래쉬 조절부를 시계방향으로 회전시키면 백래쉬는 감소합니다.
3) 제품에 부착된 눈금스티커를 확인하여 +, - 방향으로 간단하게 조정할 수 있습니다.
- 사용자가 조정할 수 있는 백래쉬 범위는 ±5° (눈금스티커 범위 이내) 입니다.
- 백래쉬 조절용 고정 툴은 옵션 제공입니다.
2) 위의 그림을 기준으로 백래쉬 조절부를 시계방향으로 회전시키면 백래쉬는 감소합니다.
3) 제품에 부착된 눈금스티커를 확인하여 +, - 방향으로 간단하게 조정할 수 있습니다.
- 사용자가 조정할 수 있는 백래쉬 범위는 ±5° (눈금스티커 범위 이내) 입니다.
- 백래쉬 조절용 고정 툴은 옵션 제공입니다.
제품비교
