4-죠 중공형 파워척 (CAHF)

? 표준척 형식의 4-JAW 중공 유압 CHUCK.
? 4각 소재 또는 이형 가공물을 CLAMP할 때 사용되며, 원형 소재의 진원도 형상정도가 중요할 때도 사용.

사양 형식	관통경(직경)	죠 스트로크(직경)	플런져 스트로크	파악경(최대)	파악경(최소)	허용 실린더력
CAHF-08	52	7.6	18	210	11	40(4080)
CAHF-10	77	8.5	20	254	31	50(5100)
CAHF-12	91	10.2	24	304	34	58(5916)
CAHF-15	118	10.6	23	381	30	71(7240)
CAHF-18	118	10.3	23	450	30	71(7240)
CAHF-21	140	10.3	23	530	87	90(9177)
CAHF-24	165	10.4	23	610	110	90(9177)

사양 형식	최대 정적파악력	최고 사용회전수	중량	Gd moment of inertia	적용실린더
CAHF-08	94(9597)	5000	23.6	6.90(0.71)	YAH-08
CAHF-10	125(12740)	4200	40	12.65(1.29)	YAH-10
CAHF-12	147(15000)	3300	64	30.00(3.06)	YAH-12
CAHF-15	180(18355)	2500	127	93.55(9.54)	YAH-15
CAHF-18	180(18355)	2000	178	187.30(19.1)	YAH-15
CAHF-21	234(23861)	1700	246	362.83(37.0)	YAH-21
CAHF-24	234(23861)	1400	304	660.94(66.4)	YAH-21

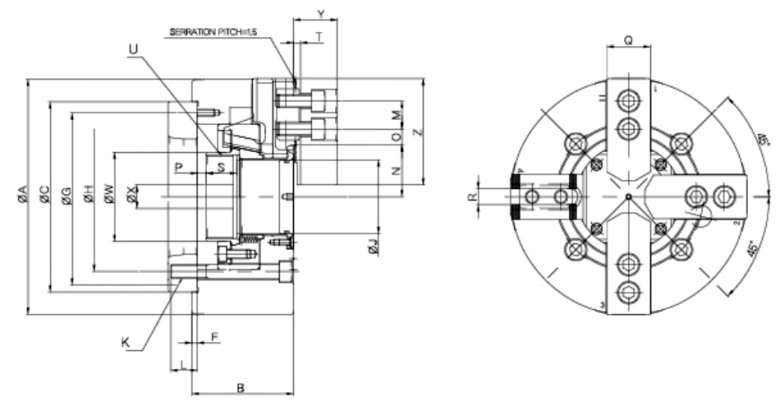

항목 형식	A	B	F	G	H	J	K	L	M	N Max	N Min	O Max	O Min
CAHF-08	210	91	5	133.4	133.4	52	4-M12	18	25	41.7	37.9	27	10
CAHF-10	254	100	5	171.4	171.4	77	4-M16	24	30	54.5	50.3	31	12
CAHF-12	304	115	6	171.4	171.4	91	4-M16	25	30	67.4	62.3	42	12
CAHF-15	381	133	6	260	260	118	4-M20	28	43	82	76.7	43.8	18.3
CAHF-18	450	133	6	320	235	118	4-M20	28	43	82	76.3	73.8	18.3
CAHF-21	530	140	6	330.2	330.2	140	4-M22	34	60	98.5	93.2	87.5	21.5
CAHF-24	610	149	6	330.2	330.2	165	4-M22	35	60	108.4	103.2	117.5	21.5

항목 형식	P Max	P Min	Q	R	S	T	U Max	V	W	X	Y	Z	Cro
CAHF-08	16.5	-1.5		14	20.5	2	M60X2	3-M6	66	30	39	95	170
CAHF-10	9.5	-10.5		16	27	2	M85X2	3-M8	94	30	46	110	220
CAHF-12	10	-14		21	28	2	M100X2	3-M8	108	30	51.8	111	220
CAHF-15	11	-12	62	22	39	5	M130X2	3-M10	139	60	70	165	300
CAHF-18	11	-12	62	22	39	5	M130X6	3-M10	139	60	70	165	380
CAHF-21	11	-12	65	25	39	5	M155X3	3-M12	166	80	73	180	380
CAHF-24	20	-3	65	25	40	5	M175X3	3-M12	187	80	73	180	380
