고속중공형 회전유압실린더 (YAH)

? 안전 확보 : 체크밸브를 내장하여 정전시에도 일정시간 추력이 유지되는 구조로 안정성을 확보하였습니다,
? 보수 점검이 용이 : 체크밸브를 외부에서 조립하므로 실린더가 장비에 부착된 상태로 보수 점검이 가능합니다.
? 누유 방지 설계 (특허 등록 : 0172805) : 실린더바디를 누유방지구조로 설계하여 누유의 가능성을 근본적으로 제거하였습니다.
? 동급 최대 추력 : 중량을 가볍게 하고 추력은 증가시켜 이상적인 효율과 더욱 강한 힘을 발휘합니다.

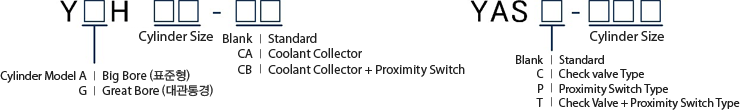

모델명	다운로드	모델명	다운로드	모델명	다운로드
YAH-06		YAH-08		YAH-10
YAH-12		YAH-15

사양 형식	주문번호	최고 사용회전수	중량	Gd moment of inertia	실린더내경	피스톤스트로크	실린더관통경
YAH-06	2AH06	7000	12.0	0.74(0.075)	130	15	46
YAH-08	2AH08	6200	15.5	1.96(0.20)	160	20	52
YAH-10	2AH10	4700	23.0	3.43(0.35)	185	25	77
YAH-12	2AH12	3800	31.0	5.69(0.58)	205	30	91
YAH-15	2AH15	2800	52	14.7(1.5)	255	23	117.5

사양 형식	피스톤 단면적(압축)	피스톤 단면적(인축)	실린더 추력(압축)	실린더 추력(인축)	최고 사용 유압력	총 드레인 량	적용척
YAH-06	110.6	99.5	41.6(4242)	37.4(3816)	40.8	3.0	CAH-06
YAH-08	172.8	162.6	65.0(6627)	61.2(6236)	40.8	3.5	CAH-08
YAH-10	213.3	197.9	80.2(8180)	74.5(7590)	40.8	4.2	CAH-10
YAH-12	251.5	235.0	94.6(9646)	88.4(9013)	40.8	4.5	CAH-12
YAH-15	367.5	356.7	129.6(13230)	125.8(12841)	40.8	7.0	CAH-15,18,21,24

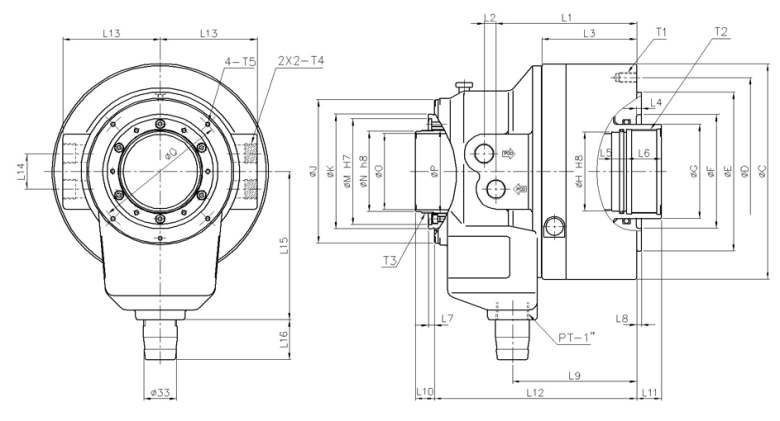

항목 형식	C	D	E	F	G	H	J	K	L1	L2	L3	L4	L5	L6	L7	L8	L9	L10 Max
YAH-06	163	130	100	80	65	50	108	82.2	123.5	11	82.5	5.5	15	30	6	5	113.5	34
YAH-08	195	170	130	90	70	55	120	91.2	130	12	88.5	5.5	15	30	6	5	119.5	39
YAH-10	218	190	160	120	95	80	145	116.2	143	12	95.5	5.5	15	35	6	5	126.5	44
YAH-12	247	215	180	135	110	95	167	131.2	162.5	14	108.5	5.5	15	35	6	5	141.5	49
YAH-15	307	275	230	170	140	123	212	167	165	20	99	6	20	45	9.5	6	173.7	40.5

항목 형식	L10 Min	L11 Max	L12	L13	L14	L15	L16	M	N	O	P	Q	T1	T2	T3	T4	T5
YAH-06	19	15	178	75	36	120	40	74	50	46	53	98	6-M10X18	M55XP2.0	M52XP1.5	PT-1/2	M5X10
YAH-08	19	20	186	81	36	130	40	82	56	52	60	110	6-M10X18	M60XP2.0	M52XP1.5	PT-1/2	M5X10
YAH-10	19	25	205	95	36	150	40	107	81	77	85	135	12-M10X18	M85XP2.0	M84XP2.0	PT-1/2	M5X10
YAH-12	19	30	230	107	36	166	40	122	96	91	100	154	12-M12X22	M100XP2.0	M99XP2.0	PT-1/2	M5X10
YAH-15	17.5	24	252.5	134	20	215	40	160	134.6	117.5	135	198	12-M16X32	M130XP2.0		PT-1/2	6-M6X10
