고속중공형 파워척 (CAH)

? 높은 파악력 : 실제 운전상태의 동적파악력(Dynamic Gripping Force)이 대폭 증가되어 작업성과 안전성이 크게 향상 되었습니다.
? 고속화 실현 : 최적 설계로 강력한 파악력(Gripping Force)과 성능의 안전성을 확보하여 고속회전이 가능합니다.
? 경량화 실현 : 중량을 감소하여 설비의 부하를 줄였으며, 단속(斷續)작업과 정역(正逆)운전시 효율을 높여줍니다.
? 내구성 확보 : 특수합금강에 열처리를 실시하고 윤활구조를 개선하여 고정도 ? 고강도 ? 고내구성을 실현하였습니다.

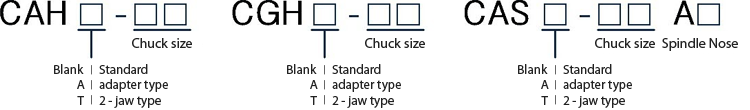

모델명	모델명	모델명
CAH-05	CAH-06	CAH-08
CAH-10	CAH-12	CAH-15
CAH-18	CAH-21	CAH-24

사양 형식	주문번호	주축규격	관통경(직경)	죠 스트로크(직경)	플런져 스트로크	파악경(최대)	파악경(최소)	허용 실린더력
CAH-05	1AH05	-	33	5.4	10	135	10	17.5(1784)
CAH-06	1AH06	A2-5	46	5.5	13	169	13	25(2500)
CAH-08	1AH08	A2-6	52	7.6	18	210	11	40(4080)
CAH-10	1AH10	A2-8	77	8.5	20	25.4	31	50(5100)
CAH-12	1AH12	A2-8	91	10.2	24	304	34	58(5916)
CAH-15	1AH15	A2-11	118	10.6	23	381	30	71(7240)
CAH-18	1AH18	A2-11	118	10.6	23	450	30	71(7240)
CAH-21	1AH21	A2-11, 15	140	10.6	23	530	87	90(9177)
CAH-24	1AH24	A2-11, 15	165	10.4	23	610	110	90(9177)

사양 형식	최대 정적파악력	최고 사용회전수	중량	Gd moment of inertia	적용실린더	적용하드죠	적용소프트죠
CAH-05	36(3671)	7000	6.7	0.7(0.071)	YAH-05	HJ-04A1	SJ-05T1
CAH-06	63(6426)	6000	12.5	2.26(0.23)	YAH-06	HJ-06T1	SJ-06T1
CAH-08	94(9597)	5000	22.3	66.7(0.68)	YAH-08	HJ-08T1	SJ-08T1
CAH-10	125(12740)	4200	34.5	12.84(1.31)	YAH-10	HJ-10T1	SJ-10T1
CAH-12	147(15000)	3300	55.3	28.71(2.93)	YAH-12	HJ-12A1	SJ-12A1
CAH-15	180(18355)	2500	120	89.14(9.09)	YAH-15	HJ-15T1	SJ-15A1
CAH-18	180(18355)	2000	164	174.6(17.8)	YAH-15	HJ-15T1	SJ-15A1
CAH-21	234(23861)	1700	235	351.1(35.8)	YAH-15	HJ-21B1	SJ-21A1
CAH-24	234(23861)	1400	293	651.2(66.4)	YAH-15	HJ-21B1	SJ-21A1

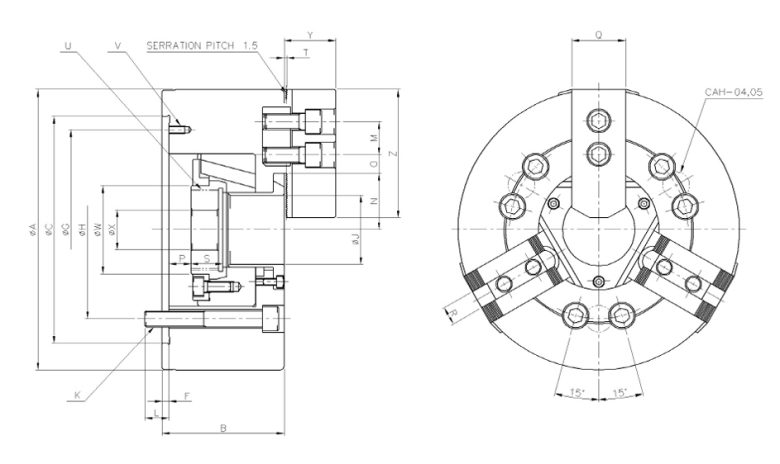

항목 형식	A	B	C	F	G	H	J	K	L	M	N Max	N Min	O Max
CAH-05	135	60	110	4	96	82.6	33	3-M10	15	14	26.5	23.8	19.75
CAH-06	169	80	140	5	116	104.8	46	6-M10	12	20	33.5	30.7	23
CAH-08	210	91	170	5	150	133.4	52	6-M12	15	25	41.7	37.9	27
CAH-10	254	100	220	5	190	171.4	77	6-M16	17	30	54.5	50.3	31
CAH-12	304	115	220	6	190	171.4	91	6-M16	18	30	67.4	62.3	42
CAH-15	381	133	300	6	260	235	118	6-M20	30	43	82	76.7	43.8
CAH-18	450	133	380	6	320	235	118	6-M20	30	43	82	76.7	73.8
CAH-21	530	140	380	6	330.2	330.2	140	6-M22	34	60	98.5	93.2	87.5
CAH-24	610	149	380	6	330.2	330.2	165	6-M22	32	60	108.4	103.2	117.5

항목 형식	O Min	P Max	P Min	Q	R	S	T	U Max	V	W	X	Y	Z
CAH-05	7.75	1	-9	23	10	20	2	M40X1.5	3-M6	45	20	26	54
CAH-06	10	12	-1	31	12	19	2	M55X2.0	3-M6	60	20	33	72
CAH-08	10	16.5	-1.5	39	14	20.5	2	M60X2.0	3-M6	66	30	39	95
CAH-10	12	9.5	-10.5	44	16	27	2	M85X2.0	3-M8	94	30	46	110
CAH-12	12	100	-14	50	21	28	2.5	M100X2.0	3-M8	108	30	51.8	111
CAH-15	18.3	11	-12	62	22	39	5	M130X2.0	3-M10	139	60	70	165
CAH-18	18.3	11	-12	62	22	39	5	M130X2.0	3-M10	139	60	70	165
CAH-21	21.5	11	-12	65	25	39	5	M155X3.0	3-M12	170	80	73	180
CAH-24	21.5	20	-3	65	25	40	5	M175X3.0	3-M12	187	80	73	180
