가격 가격협의

모델명 TG5(TG5-65, TG5-100)

제품분류 연삭기

업체명 (주)티피에이엔지니어링

전화번호 0504-0667-1971

등록일 13.07.16

제품명

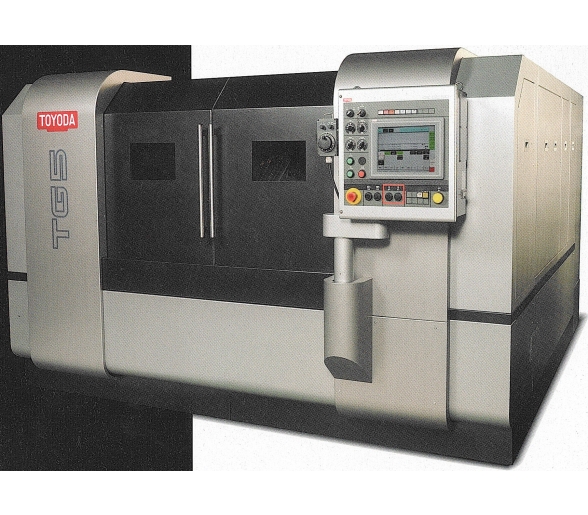

TG5(TG5-65, TG5-100)

크기

(2,850*4,760) (3,200*4,760)

용도

Grinding Center

제품설명

Grinding Center SPEC
TG5(TG5-65, TG5-100)

항목		단위	TG5-65	TG5-100
SWING ON TABLE		mm	?320
센터간 부하질량		kg	150
중심간 거리		mm	650	1,000
연삭직경	외경	mm	?0∼?300
	내경	mm	?10∼?120
외경연삭 WHELL	외경폭내경	mm	스트레이트 : ?510x80[125]x∼?203.2 *1
			앵귤러 : ?510x80[125]x∼?203.2 *1
	축수		Toyoda Stat Bearing
	주속도	m/s	45
휠다이 절입	조기이송속도	m/min	?15
	최소설정단위	mm	?0.0001
휠다이 선회장치	선회각도	?	-15∼210
	선회단위	?	0.0001
	선회방식		자동(DD모터)
	선회위치 결정방식		NC
휠다이 트레버스	조기이송속도	m/min	15
	최소설정단위	mm	0.0001
주축대	형식		고정축회전축겸용
	센터		MT No.4
	회전속도	min ?¹	10∼1,000
심압대	형식		유압식
	센터		MT No.4
내면연삭 장치 *2	구동형식		빌트인
	휠경	mm	?8∼?65 ?3
	주축조립홀	mm	?100[?120] ?3
전기장치			전원전압 200 제어전압 DC24
전동기	외경연삭 WHELL축	kW	7.5(6P) (최대2개부속)
	내경연삭 WHELL축	kW	3(2P) ? 2
	공작주축	kW	1.3(브러시레스서보모터)
	휠다이 이송	kW	1.3(브러시레스서보모터)
	휠다이선회	kW	2.4(DD모터)
	휠다이 트레버스 이송	kW	1.3(브러시레스서보모터)
	휠축수 펌프	kW	2.2(4P)
	작동유 펌프	kW	0.75(4P)
	윤활유펌프(내경절삭용)	kW	0.07 ?3
	휠축 냉각기 펌프	kW	0.75(4P)
탱크용량	휠 축수부	L	80
	동작유	L	10
	윤활유	L	7.6
	윤활유 (내경절삭용)	L	7.6 ?2
	연삭액		230
소요 바닥면적		mm	2,850x4,500	3,200x4,500 ?4
정미질량		kg	11,000	12,000

고객의 Tooling에 의해 사양은 제한될수 있습니다

?1 : [ ]는 광폭 휠 사양을 나타냅니다.(특별부속)

?2 : 특별 부속품

?3 : 상세한 부분은 폐사 영업부로 문의 바랍니다

?4 : 상세한것은 배치도를 참조해주세요
