상세설명
외경 Ø40mm 인크리멘탈 로터리 엔코더 (축형)
외경 Ø40mm 축형 인크리멘탈 로터리 엔코더 KHB40 시리즈는,
좁은 공간에도 설치가 용이한 제품으로, 공간 제약을 최소화했습니다.
또한 축의 관성 모멘트가 적어, 사용자에게 더 큰 편의를 제공합니다.

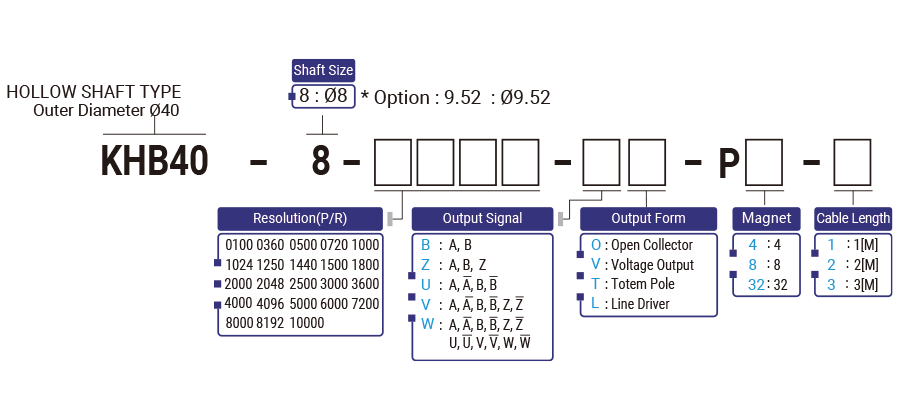

형식

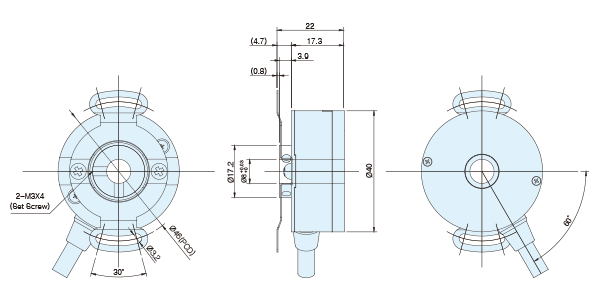

제품 외형도
전기적 특성
| 출력방식 | Open Collector | Voltage Output | Totem Pole | Line Driver | |
|---|---|---|---|---|---|
| 전원전압 | VL = 0.5V 이하 / VH = 2.7V 이상(DC+5V) 9V 이상 (DC+12V), 20V 이상 (DC+24V) |
VL = 0.5V 이하 / VH = 2.7V 이상(DC+5V) | |||
| 소비전류(무부하시) | 170mA Max.( 무 부하시) | ||||
| 최대응답주파수 | 500 KHz Max. | ||||
| 출력전압 | VL 0.5[V]이하 / VH 2.5[V]이상 | ||||
| 출력전류 | 20mA 이하 | ||||
| 상승, 하강 시간 | 3㎲ | 0.1㎲이하 | |||
| 공통조건 | 출력단케이블길이 1[M], 부하저항 1[㏀]이하일때 | ||||
기계적특성
| 동토오크 | 80gf – cm |
|---|---|
| 최대회전수 | 8,000 rpm |
| 허용축 하중 | 축직각: 2.5㎏Max 축방향: 1.3㎏Max |
| 전선규격 | 외경Ф5.5,2C6P(AWG28)Shield CABLE |
| 중량 | 100g |
