신품 판매중
유압 절곡기
가격 가격협의
모델명 유압 절곡기
제품분류 공작기계/금형
업체명 대양HTM(주)
전화번호 0504-0667-5223
등록일 24.03.26
판매자의 다른 제품 판매자의 제품 모두보기
대형 유압 프레스
4주식 프레스 4주식 프레스
대형 유압 프레스 대형 유압 프레스 Hydraulic Press
근적외선 히터 근적외선 히터
열성형 유압 프레스 Hot Hydraulic Moldi 열성형 유압 프레스 Hot Hydraulic Molding Press
상세설명

특징

  • 각도기억장치 부착으로 펀치 및 다이교환 후 재작업시 절곡각도설정이 용이합니다.
  • 절곡압력이 디지털로 표시되므로 조정이 용이합니다.
  • 완벽한 좌우동조 SYSTEM으로 편차=0.0
  • 정밀한 작업이 가능합니다.
  • 속도가 빠르므로 생산성이 향상됩니다.
  • 조작반이 집중식으로 되어 있어 제품의 두께나 특성에 맞게 쉽게 조정할 수 있습니다.
  • 다기능 선택입니다. (수동, 반자동, 자동)
  • 윤활유 자동급유 장치입니다.
  • Option : NC, CNC, Back gauge 장치(메모리 99개 품목 입력가능)

Features

  • Easy to establish a cutting angle inworking again, after replaced puntch and Die, as setting angle-memory system.
  • Easy to adjust due to digital display of cutting pressure.
  • The deflection is "0.0" by a perfect left-right alignment system.
  • Promote productivity due to a fast speed.
  • Easily adjustable products by thickness or characteristic through a centralized control panel.
  • Precise work
  • Multi-selective functions. (Manual, Semi-auto, Auto)
  • Auto-refueling system of lubricant.
  • Option : NC, CNC, Back gauge system(Input 99 memories).

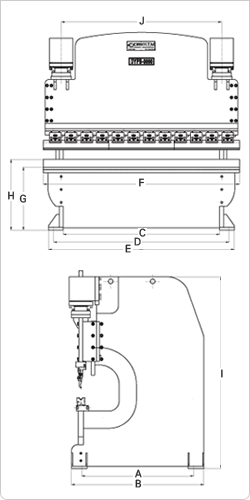

Dimension

Model A B C D E F G H I J
DYPB 3.225 1,300 1,500 2,015 2,255 2,375 2,505 825 925 2,530 2,050
DYPB 3.230 1,300 1,500 2,840 2,960 3,220 3,340 825 925 2,530 2,900
DYPB 3.240 1,300 1,500 3,550 3,670 3,890 4,175 825 925 2,530 3,580
DYPB 4.525 1,300 1,500 2,015 2,255 2,375 2,505 825 925 2,530 2,050
DYPB 4.530 1,300 1,500 2,840 2,960 3,220 3,340 825 925 2,530 2,900
DYPB 4.540 1,300 1,500 3,550 3,670 3,890 4,175 825 925 2,530 3,580
DYPB 0625 1,300 1,500 2,015 2,195 1,395 2,505 825 925 2,600 2,050
DYPB 0630 1,300 1,500 2,840 2,960 3,220 3,340 825 925 2,600 2,900
DYPB 0640 1,300 1,500 3,550 3,670 3,890 4,175 825 925 2,600 3,580
DYPB 0925 1,300 1,500 2,000 2,245 2,375 2,505 850 950 2,600 2,030
DYPB 0930 1,300 1,500 2,710 3,010 3,130 3,340 850 950 2,600 2,805
DYPB 0940 1,300 1,500 3,540 3,830 3,950 4,175 850 950 2,600 3,625
DYPB 1225 1,400 1,700 1,985 2,256 2,386 2,505 955 1,095 2,970 2,056
DYPB 1230 1,400 1,700 2,730 3,020 3,140 3,340 955 1,095 2,970 2,906
DYPB 1240 1,400 1,700 3,550 3,840 3,960 4,175 955 1,095 2,970 3,725
DYPB 1625 1,400 1,700 1,986 2,256 2,386 2,505 1,125 1,225 3,100 2,026
DYPB 1630 1,400 1,700 2,730 3,020 3,140 3,340 1,125 1,225 3,100 2,026
DYPB 2025 1,500 1,900 1,986 2,256 2,386 2,505 1,125 1,225 3,100 2,026
DYPB 2030 1,500 1,900 2,730 3,020 3,140 3,340 1,125 1,225 3,100 2,805
  • 본 사양은 품질향상을 위해 예고없이 변경될 수 있습니다.
    (The specification can change for the quality improvement without notice.)
  • 본 사양은 주문자 용도에 따라 특별 사양도 제작 가능합니다.
    (The specification is possible to make the special specification depending on the purchaser’s use.)



Specifications

Model 능력
Capacity		 최대절단두꼐
Max. Thickness		 최대절단폭
Max. Width		 기계중량(약)
Weight
ton mm mm ton
DYPB 3.225 92 3.2 2505 5
DYPB 3.230 125 3.2 3340 6
DYPB 3.240 163 3.2 4170 10
DYPB 4.525 102 6 2505 7
DYPB 0625 137 6 3340 8
DYPB 0630 172 6 4170 12
DYPB 0640 152 9 2505 10
DYPB 0925 199 9 3340 11
DYPB 0930 246 9 4170 15
DYPB 1225 199 12 2505 13
DYPB 1230 246 12 3340 15
DYPB 1240 345 12 4170 21
DYPB 1625 264 16 3340 15
DYPB 1630 363 16 4170 20
DYPB 2025 342 20 3340 23
DYPB 2030 453 20 4170 25

절곡 압력 능력표 (Air Bending Force Chart)

t
m/m		 4 6 7 8 10 12 14 16 18 20 25 32 40 50 63 80 100 125 160 200 250
2.8 4 5.0 5.5 7 8.5 10 11 13.5 14 17.5 22 28 35 45 55 71 89 113 140 175
0.7 1 1.1 1.3 1.6 2 2.3 2.6 3 3.3 4 5 6.5 8 10 13 16 20 26 33 41
0.5 4 3
0.6 6 4 4 4
0.8   7 7 5 4
1.0   11 10 8 7 6
1.2     14 12 10 8 7 6
1.4       15 13 11 10 9 8
1.6         17 15 13 11 10 9
2.0           22 19 17 15 13 11
2.3             25 23 19 17 15 12
2.6               28 25 22 18 14
3.0                 34 30 24 19 15
3.2                   34 27 22 17 14
3.5                     33 26 20 16 13
4.0                     43 34 27 21 17
4.5                       44 34 27 21
5.0                       52 42 33 26 21
6                         60 48 38 30 24
7                             52 41 33 26
9                               67 54 43
10                               85 67 53 42
12                                 96 78 60 55
16                                   136 107 86
19                                     150 125 100
22                                       160 130
25                                       210 170
30                                         240

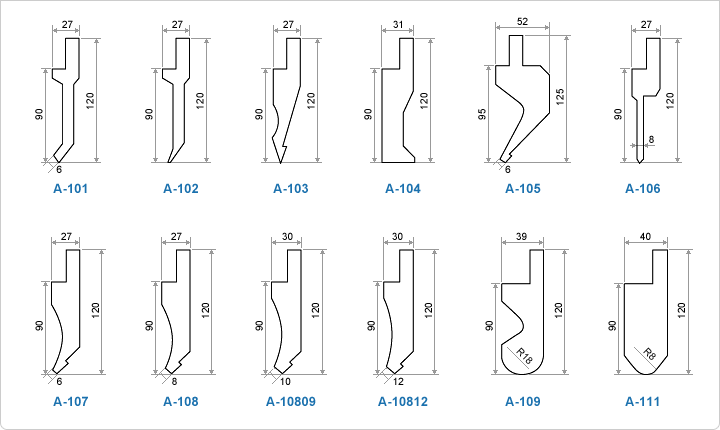

규격품 펀치(Punch)

규격품 펀치(Punch)

Multi Die 종류

Multi Die 종류

  • 위 기본사양 외 특별사양도 주문제작가능
    (We are possible to customize the special specification besides the basic specification.)
  •
