상세설명
최고의 안전성!
편리한 조작성!
초정밀도 유지!
고속회전으로 생산성 향상을 실현한 초고속정밀프레스
표준사양
| Model | UNIT | AUH-30H | AUH-45H | AUH-60H | AUH-80H | 비고 | ||||||||||||
| 기압능력 | TON | 30 | 45 | 60 | 80 | |||||||||||||
| 스트로크 길이 | ㎜ | 10 | 20 | 30 |
40 |
20 | 30 | 40 | 50 | 20 | 30 | 40 | 50 | 20 | 30 | 40 | 50 | |
| 스트로크 수 | SPM | 1200 | 1000 | 800 | 700 | 1000 | 800 | 700 | 600 | 1000 | 800 | 600 | 500 | 700 | 600 | 500 | 400 | Min.200SPM (60TON) |
| 다이하이트 | ㎜ | 260 | 225 | 250 | 245 | 275 | 270 | 265 | 260 | 300 | 295 | 290 | 285 | 355 | 350 | 345 | 340 | Min.150SPM (80TON) |
| 슬라이드 조절량 | ㎜ | 40 | 40 | 40 | 50 | |||||||||||||
| 슬라이드 면적 (RL × FB) |
㎜ | 600 × 320 | 750 × 350 | 850 × 400 | 1100 × 500 | |||||||||||||
| 볼스터 규격 (RL × FB × TH) |
㎜ | 600 × 620 × 90 | 750 × 660 × 100 | 850 × 750 × 120 | 1100 × 800 × 130 | |||||||||||||
| 볼스터 오프닝 (RL × FB) |
㎜ | 400 × 80 | 500 × 80 | 600 × 100 | 850 × 100 | |||||||||||||
| 사이드오프닝 | ㎜ | 330 | 300 | 350 | 400 | |||||||||||||
| 주전동기동력 (인버터) |
㎾×P | 11 × 4 | 15 × 4 | 19×4 | 22 × 4 | Inverter | ||||||||||||
| 슬라이드조절 모터 | ㎾×P | 0.4 × 4 | 0.75 × 4 | 1.1 × 4 | Brake Motor | |||||||||||||
| 사용공기압력 | ㎏/㎠ | 5.5 | ||||||||||||||||
| 기계중량 | TON | 7 | 10 | 12 | 17 | |||||||||||||
| 정밀도 | JIS 특급 | |||||||||||||||||
※ 상기 사양은 제품의 개선을 위하여 예고없이 변경될 수 있습니다.
| Model | UNIT | AUH-125H | AUH-200H | AUH-300H | ||||||
| 기압능력 | TON | 125 | 200 | 300 | ||||||
| 스트로크 길이 | ㎜ | 30 | 40 | 50 | 30 | 40 | 50 | 30 | 40 | 50 |
| 스트로크 수 | SPM | 500 | 450 | 400 | 450 | 370 | 300 | 400 | 350 | 300 |
| 다이하이트 | ㎜ | 370 | 365 | 360 | 400 | 395 | 390 | 480 | 475 | 4700 |
| 슬라이드 조절량 | ㎜ | 60 | 60 | 70 | ||||||
| 슬라이드 면적 (RL × FB) |
㎜ | 1250 × 600 | 1700 × 650 | 2100 × 850 | ||||||
| 볼스터 규격 (RL × FB × TH) |
㎜ | 1250 × 970 × 150 | 1700 × 1110 × 180 | 2100 × 1250 × 250 | ||||||
| 볼스터 오프닝 (RL × FB) |
㎜ | 1000 × 120 | 1200 × 150 | 1600 × 250 | ||||||
| 사이드오프닝 | ㎜ | 440 | 540 | 580 | ||||||
| 주전동기동력 (인버터) |
㎾×P | 30 × 4 | 37 × 4 | In 55 × 4 | ||||||
| 슬라이드조절 모터 | ㎾×P | 1.1 × 4 | 1.5 × 4 | 2.2 × 4 | ||||||
| 사용공기압력 | ㎏/㎠ |
5.5 |
||||||||
| 기계중량 | TON | 24 | 38 | 52 | ||||||
| 정밀도 | JIS 특급 | |||||||||
※ 상기 사양은 제품의 개선을 위하여 예고없이 변경될 수 있습니다.
| Model | UNIT | AUH-45HL | AUH-60HL | 비고 | ||||||
| 기압능력 | TON | 45 | 60 | |||||||
| 스트로크 길이 | ㎜ | 20 | 30 | 40 | 50 | 20 | 30 | 40 | 50 | |
| 스트로크 수 | SPM | 450 | 450 | 400 | 350 | 450 | 450 | 400 | 350 | |
| 다이하이트 | ㎜ | 275 | 270 | 265 | 260 | 300 | 295 | 290 | 285 | |
| 슬라이드 조절량 | ㎜ | 40 | 40 | |||||||
| 슬라이드 면적 (RL × FB) |
㎜ | 750 × 350 | 850 × 400 | |||||||
| 볼스터 규격 (RL × FB × TH) |
㎜ | 750 × 660 × 100 | 850 × 750 × 120 | |||||||
| 볼스터 오프닝 (RL × FB) |
㎜ | 500 × 80 | 600 × 100 | |||||||
| 주전동기동력 (인버터) |
㎾×P | 11 × 4 | 15×4 | |||||||
| 슬라이드조절 모터 | ㎾×P | 0.4 × 4 | 0.75 × 4 | |||||||
| 사용공기압력 | ㎏/㎠ | 5.5 | 5.5 | |||||||
| 기계중량 | TON | 9 | 11.5 | |||||||
| 정밀도 | JIS 1급 | |||||||||
※ 상기 사양은 제품의 개선을 위하여 예고없이 변경될 수 있습니다.

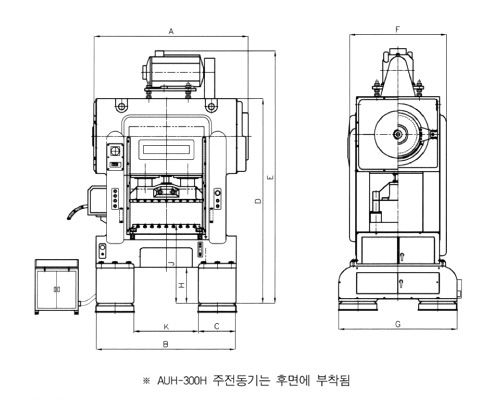

| Model | AUH-30H | AUH-45H | AUH-60H | AUH-80H | AUH-125H | AUH-200H | AUH-300H |
| A | 1620 | 1850 | 1950 | 2400 | 2550 | 3100 | 3700 |
| B | 1400 | 1620 | 1780 | 2050 | 2240 | 2940 | 3430 |
| C | 420 | 400 | 480 | 490 | 550 | 660 | 725 |
| D | 2345 | 2440 | 2630 | 2850 | 3000 | 3250 | 3650 |
| E | 2900 | 3050 | 3230 | 3500 | 3740 | 3960 | 3850 |
| F | 1080 | 1160 | 1230 | 1300 | 1500 | 1750 | 2700 |
| G | 1300 | 1400 | 1500 | 1500 | 1650 | 1800 | 1900 |
| H | 490 | 460 | 450 | 430 | 400 | 230 | 200 |
| J | 970 | 950 | 1020 | 1010 | 985 | 870 | 1000 |
| K | 560 | 820 | 820 | 1070 | 1140 | 1600 | 1980 |
