상세설명
| KEY 기능 Key function | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| UP/V | 일반모드 | 상전압, 선간전압표시(Va-Vb-Vc-Va/Vb-Vb/Vc-Vc/Va 순서로 순환) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 설정모드 | Parameter 입력값의 증가기능 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DOWN/A | 일반모드 | 상전류표시(Ia-Ib-Ic 순서로 순환) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 설정모드 | Parameter 입력값의 감소기능 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODE/POW | 일반모드 | 전력 Parameter 측정값 %(부하율), PF, Hz, W, Wh, Var, Varh, VA, Vah 순서로 순환 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 설정모드 | 3초동안 계속 누르면 설정모드로 진입 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 계측 표시범위 Measurement display range | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Parameter | 명칭 | 표시범위 | 정밀도 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Va | 상전압 Phase voltage | 0 ~ 999.9kV | ±0.5% | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Va-Vb | 선간전압 phase-phase voltages | 0 ~ 999.9kV | ±0.5% | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | A | 상전류 Phase currents | 0 ~ 999.9kA | ±0.5% | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 성능 Performance | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 결선방식 | 단상 2선식, 단상 3선식, 3상 3선식, 3상 4선식 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 정격 | 주파수 | 60Hz | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CT 2차 | CT : 5A | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PT 2차 | PT : 110V | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 입력범위 | 전류 | AC 0.05A ~ 6A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 전압 | AC 50V ~ 300V (VL-N) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 사용환경 | 동작온도 | -10˚C ~ 50˚C | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 보존온도 | -20˚C ~ 70˚C | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 습도 | 80%이하 (단, 이슬이 맺히지 않을 것) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 제어전원 | AC / DC 110 ~ 220V ±20% | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 통신방식 | RS485 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 프로토콜 | MODBUS RTU | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

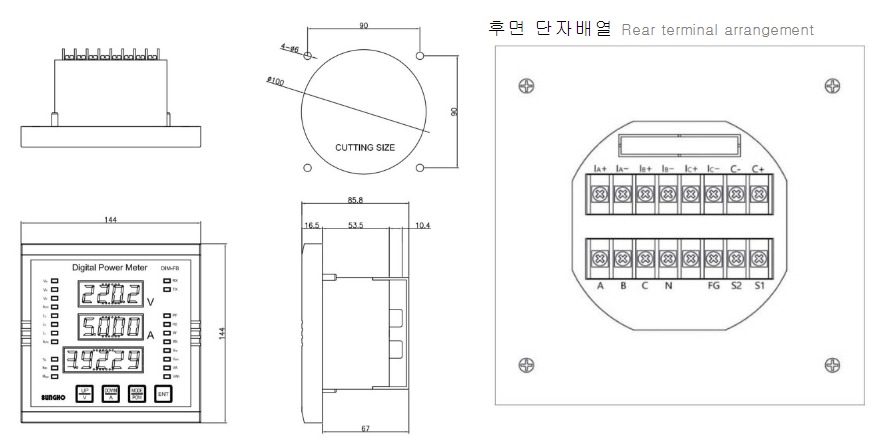

| Dimension | 144W X 144H X 67D | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
