상세설명
HiB-HH : 수동갭 하이드로릭 디스크 브레이크
충격흡수용 제동기/운반기기, 콘베어/BTC/LLC, 크레인 주행, 횡행 등
유동밀폐식 실린더를 이용한 유압 브레이크로써 한개의 실린더에 역학적 설계로 실린더 내압을 줄여 수명이 길고 제동시 속도 조절이 간편하며 수동으로 캡조절이용이한 소형 고토오크타입의 완충성 제동기입니다.
사양
※ 제품의 품질 향상을 위해 치수는 변경 될 수 있습니다.
| 형식 | HH-150 | HH-210 | HH-240 | HH-260 | HH-317 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 적용 Motor | Kw | 0.75 - 3.7 | 2.2 - 7.5 | 5.5 - 15 | 11 - 30 | 22 - 45 | ||||||
| 입력전압 D.C | V | 24 | 24 | 24 | 24 | 24 | ||||||
| Torque | Kg-m | 3.7 / 7.5 | 7.5 / 15 | 15 / 30 | 30 / 40 | 45 / 90 | ||||||
| Stroke | mm미만 | 15 | 15 | 15 | 15 | 15 | ||||||
| 입력전압 D.C | mm | 14 | 14 | 14 | 14 | 14 | ||||||
| - | 단판식 | 다판식 | 단판식 | 다판식 | 단판식 | 다판식 | 단판식 | 다판식 | 단판식 | 다판식 | ||

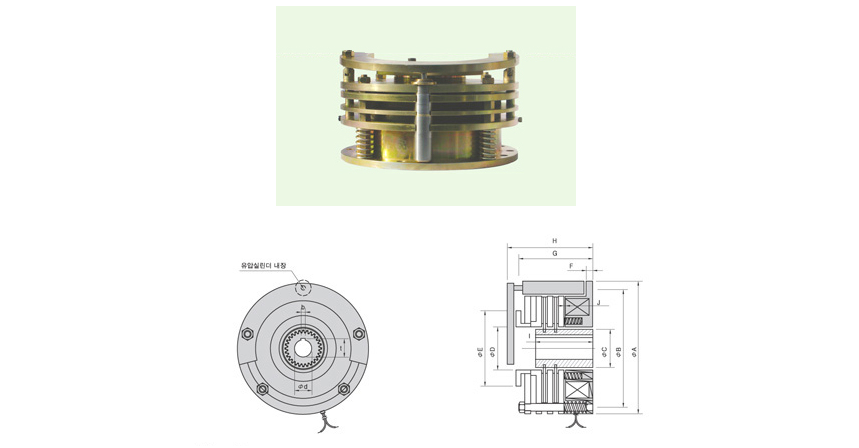

| 경 방 향 |
A | 150 | 216 | 240 | 260 | 317 | ||||||
| B | 134 | 193 | 216 | 234 | 288 | |||||||
| C | 50 | 60 | 70 | 80 | 100 | |||||||
| D | 60 | 70 | 80 | 88 | 110 | |||||||
| E | 68 | 80 | 88 | 95 | 120 | |||||||
| 축 방 향 |
F | 10 | 12 | 12 | 12 | 12 | ||||||
| G | 142 | 193 | 142 | 193 | 142 | 193 | 149 | 200 | 160 | 211 | ||
| H | 160 | 180 | 160 | 180 | 160 | 180 | 164 | 185 | 164 | 185 | ||
| I | 112 | 163 | 112 | 163 | 112 | 163 | 117 | 168 | 126 | 178 | ||
| J (Air Gap) mm | 1 | 1 | 1 | 1 | 1 | |||||||
