바 그래프형 표시기

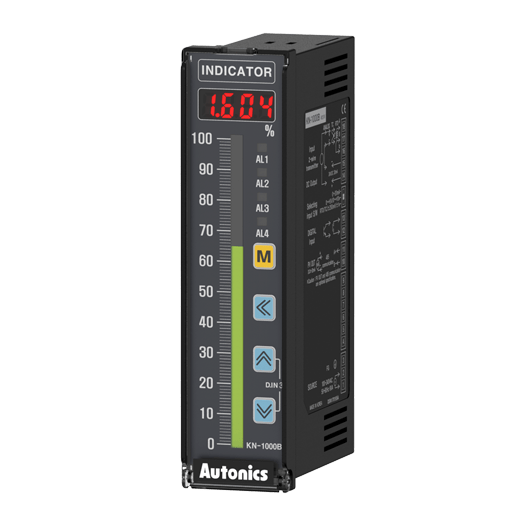

• • 바 그래프 멀티 패널미터 KN-1000B 시리즈는 열전대, RTD, 아날로그 입력 등 다양한 입력 사양은 물론, 경보/전송 출력과 RS485 통신 출력을 지원합니다. 또한, LED 디스플레이 채용으로 한눈에 측정값 파악이 가능하며, 바 그래프 구현으로 시인성을 향상하였습니다.



  • • 16bit ADC 채용으로 고정도 실현(±0.2% F.S.)
    • 멀티 입력 지원
      - 열전대 12종
      - 측온저항체 5종
      - 아날로그: 전류 2종/전압 4종
    • 101개의 Bar LED (녹색)
    • 다양한 출력옵션 지원
      - 경보출력: 2점/4점
      - 4-20mA 전송출력(절연), RS485 통신출력
    • 다양한 기능
      - Bar Graph 경보값 지시
      - 입력 최대값/최소값 감시
      - 경보 출력(상/하한, 센서 단선)
      - 전송 출력/표시 스케일
      - 디지털 입력 등
    • 센서/트랜스미터 공급 전원(24VDC) 내장
    • 소형 사이즈(후면 길이: 70mm)
