고압드라이브
LS ELECTRIC 고압드라이브는 최신기술이 적용된 Compact한 통합 시스템으로 구성되며 고효율, 고역률을 통한 최적의 Energy Saving Solution을 구현합니다. 사용자 중심의 Interface 구성으로 손쉬운 운전 조작이 가능하고 원하는 정보를 Display하여 고객의 편의를 극대화하고 있습니다.
또한 LS ELECTRIC 고압 드라이브는 입증된 신뢰성/경제성을 기반으로 가스, 수처리, 조선, 발전, 시멘트 산업 등의 다양한 분야에서 최적의 Solution을 제공합니다..

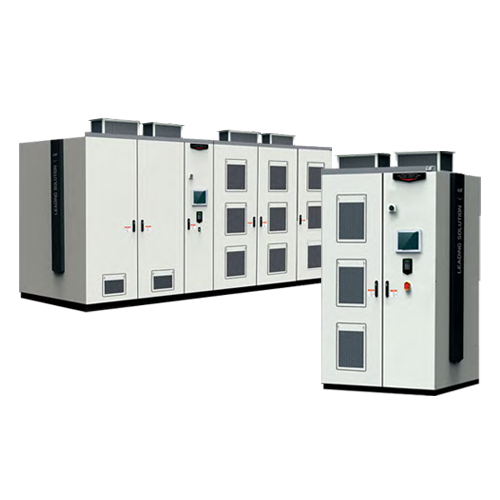

M1000
LS ELECTRIC의 고압 드라이브는 System 에너지 절감을 위한 최고의 Solution입니다.
최적 설계 적용으로 컴팩트한 사이즈와 입출력 필터가 필요 없는 간결한 구성으로 고객의 TCO 저감을 위한 최적의 Solution이 되어 드립니다.
성능규격
| 항목 |
표준 정격 |
LSMVM□□□□□
-03□□03□■■■
(50/60 Hz) |
200 |
300 |
400 |
500 |
600 |
750 |
10H |
12H |
15H |
20H |
25H |
30H |
37H |
| 3 kV Class |
출력 용량(kVA) |
200 |
300 |
400 |
500 |
600 |
750 |
1000 |
1200 |
1500 |
2000 |
2500 |
3000 |
3700 |
| 정격 전류(A) |
35 |
53 |
70 |
88 |
105 |
131 |
175 |
218 |
260 |
350 |
438 |
525 |
657 |
| 최대 적용 전동기 용량(kW)주1) |
160 |
240 |
320 |
400 |
480 |
600 |
800 |
960 |
1200 |
1600 |
2000 |
2400 |
2960 |
LSMVM□□□□□
-041□□041□■■■
(50/60 Hz) |
250 |
380 |
500 |
630 |
750 |
950 |
12H |
15H |
19H |
25H |
31H |
37H |
47H |
| 4 kV Class |
출력 용량(kVA) |
250 |
380 |
500 |
630 |
750 |
950 |
1200 |
1500 |
1900 |
2500 |
3100 |
3700 |
4700 |
| 정격 전류(A) |
35 |
53 |
70 |
88 |
105 |
131 |
175 |
218 |
260 |
350 |
438 |
525 |
657 |
| 최대 적용 전동기 용량(kW)주1) |
200 |
304 |
400 |
504 |
600 |
760 |
960 |
1200 |
1520 |
2000 |
2480 |
2960 |
3760 |
LSMVM□□□□□
-06□□06□■■■
(50/60 Hz) |
400 |
600 |
800 |
10H |
12H |
15H |
20H |
25H |
30H |
40H |
50H |
60H |
75H |
| 6 kV Class |
출력 용량(kVA) |
400 |
600 |
800 |
1000 |
1200 |
1500 |
2000 |
2500 |
3000 |
4000 |
5000 |
6000 |
7500 |
| 정격 전류(A) |
35 |
53 |
70 |
88 |
105 |
131 |
175 |
218 |
260 |
350 |
438 |
525 |
657 |
| 최대 적용 전동기 용량(kW)주1) |
320 |
480 |
640 |
800 |
960 |
1200 |
1600 |
2000 |
2400 |
3200 |
4000 |
4800 |
6000 |
LSMVM□□□□□
-100□□100□■■■
(50/60 Hz) |
600 |
900 |
12H |
15H |
18H |
22H |
30H |
37H |
45H |
60H |
75H |
90H |
11M |
| 10 kV Class |
출력 용량(kVA) |
600 |
900 |
1200 |
1500 |
1800 |
2200 |
3000 |
3700 |
4500 |
6000 |
7500 |
9000 |
11000 |
| 정격 전류(A) |
35 |
53 |
70 |
88 |
105 |
131 |
175 |
218 |
260 |
350 |
438 |
525 |
657 |
| 최대 적용 전동기 용량(kW)주1) |
480 |
720 |
960 |
1200 |
1440 |
1760 |
2400 |
2960 |
3600 |
4800 |
6000 |
7200 |
8800 |
LSMVM□□□□□
-110□□110□■■■
(50/60 Hz) |
660 |
10H |
13H |
16H |
20H |
24H |
33H |
41H |
49H |
66H |
83H |
10M |
13M |
| 11 kV Class |
출력 용량(kVA) |
660 |
1000 |
1300 |
1600 |
2000 |
2400 |
3300 |
4100 |
4900 |
6600 |
8300 |
10000 |
12500 |
| 정격 전류(A) |
35 |
53 |
70 |
88 |
105 |
131 |
175 |
218 |
260 |
350 |
438 |
525 |
657 |
| 최대 적용 전동기 용량(kW)주1) |
525 |
800 |
1040 |
1280 |
1600 |
1920 |
2640 |
3280 |
3920 |
5280 |
6640 |
8000 |
10000 |
| 역률 |
약95%(정격 속도 및 부하 조건) |
| 효율 |
약97%(정격 속도 및 부하 조건) |
| 입력 전류 THD |
IEEE Standard 519-1992 규격 만족 |
| 입력 |
주회로 |
3상 3kV/3.3kV/4.16kV/6kV/10kV/11kV±10%, 50/60Hz주2) |
| 제어 회로 |
3상 380V/440V±10%, 50/60Hz±5% |
| 출력 |
정격 전압 |
3상 3kV/3.3kV/4.16kV/6kV/6.6kV/10kV11kV Max. 37level |
| 출력 주파수 |
0 ~ 120Hz |
| 제어 |
과부하 내량 |
120% 60초 (Normal Duty 기준) |
| 조작 |
시스템 모니터링 |
HMI : XP-80(기본) |
| 신호 입/출력 |
PLC |
XGK 입력: 32채널, 출력: 32채널 |
| 보호 기능 |
과전류, Drive 과부하, 출력선 지락, 과부하, 전자 써멀, 출력선 개방, 출력선 결상, 입력 과전압, 입력 저전압, 입력선 결상, 셀 DC 과전압, 셀 과열, 변압기 과열 등 |
| 동신 기능 |
RS-485 내장, 옵션: DeviceNet. Profibus, Modbus-RTI, Metasys N2 |
| 구조 |
보호 등급 |
IP21(기본), ~IP42(옵션) |
| 셀 바이패스 |
기본 내장(수동/자동 바이패스) |
| 설치 환경 |
냉각 방식 |
공랭식 |
| 주위 온도 |
0~40°C |
| 습도 |
최대85%(결로 없을것) |
| 고도 |
1,000m 이하 |
| 설치 |
실내주3) |
| 입력 변압기 |
ClassH, 공랭식, N/+5%/10% or -5%/N/+5% |
주1) 모터 역률 0.8기준
주2) 이 이외의 다른 전압사양은 당사로 문의 바랍니다.
주3) 설치시 냉난방 및 공조기를 설치하여 주시기 바랍니다.
*LSMV-M1000A는 용량 제한이 있으니 영업담당자 협의 후 진행 하시기 바랍니다.
