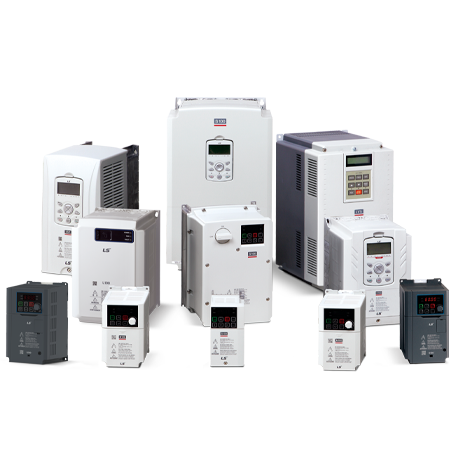

LS ELECTRIC의 AC 드라이브는 다양한 산업 현장에서 최적의 속도 제어를 가능하게 하여 자동화 시스템 구현 및 획기적인 에너지 절감 효과를 창출합니다.
고객의 Needs에 맞게 다양한 운전 모드와 기능을 제공하며, 사용자 친화적인 인터페이스를 구축하여 보다 손쉬운 사용이 가능합니다. 또한 최적 설계를 통한 품질 향상을 통해 높은 수준의 성능을 자랑합니다.
LS ELECTRICD의 AC 드라이브는 초소형 드라이브에서 표준형 드라이브, 팬/펌프 및 벡터 전용 드라이브에 이르기까지 다양한 제품이 구비되어 있으며, 각 Application에 적합한 추가 옵션을 선택할 수 있도록 하여 고객의 편의를 돕고 있습니다.

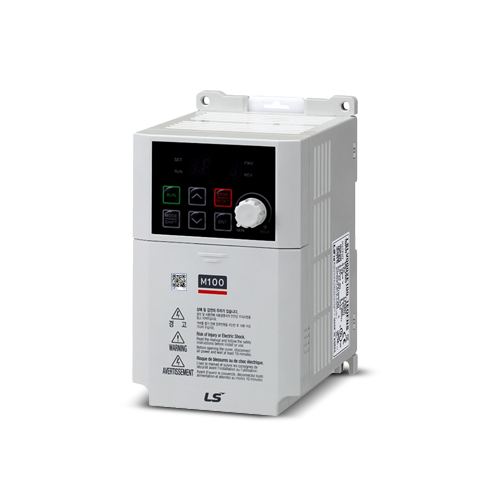

M100
소형 단상 드라이브
Micro Drive
EMC 필터 내장
.jpg)
설치 편의성 강화
.jpg)
사용 편의성 강화 – Potentiometer 내장
.jpg)
RJ45 Port 기본 내장
.jpg)
RJ45 Port를 이용한 손쉬운 주변기기 연결 – Modbus 통신
.jpg)
RJ45 Port를 이용한 손쉬운 주변기기 연결 - 스마트카피어
.jpg)
RJ45 Port를 이용한 손쉬운 주변기기 연결 - 리모트키패드
.jpg)
RJ45 Port를 이용한 손쉬운 주변기기 연결 – PC S/W (DriveView 7)
.jpg)
新 UL 61800-5-1 규격 대응 – 절연거리 및 품질 강화
.jpg)
단상 200V 급 (0.1~2.2kW)
| LSLV M100-1 |
0001 |
0002 |
0004 |
0008 |
0015 |
0022 |
| 적용 모터 |
중부하 |
HP |
0.125 |
0.25 |
0.5 |
1.0 |
2.0 |
3.0 |
| kW |
0.1 |
0.2 |
0.4 |
0.75 |
1.5 |
2.2 |
| 정격 출력 |
정격용량 [kVA] |
0.3 |
0.6 |
0.95 |
1.9 |
3.0 |
4.5 |
| 정격전류 [A] |
0.8 |
1.4 |
2.4 |
4.2 |
7.5 |
11.0 |
| 출력주파수 |
0~400Hz |
| 출력 전압 [V] |
3상 200~240V |
| 정격 입력 |
사용 전압 [V] |
1상 200~240VAC (-15%~+10%) |
| 입력 주파수 |
50~60Hz (±5%) |
| 정격 전류 [A] |
1.0 |
1.8 |
3.7 |
7.1 |
13.6 |
18.7 |
| 중량 [kg] |
0.66 |
1 |
1.45 |
1) 모터 용량은 4극 표준 모터를 사용할 때 기준입니다.
2) 220V 교류 전압 기준입니다.
3) 정력 출력 전류는 캐리어 (Cn4) 설정에 따라 제한이 있습니다.
4) 최대 출력 전압은 전원 전압 이상으로올라가지 않으며, 출력 전압은 전원 전압 이하에서 임의로 설절할 수 있습니다.
5) 인버터 보호를 위하여 모터 미연결 시에는 출력 전압이 20~40% 정도 낮게 출력됩니다.
제품 상세 사양
| 항목 |
설명 |
| 제어 |
제어 방식 |
V/F 제어, 슬립 보상 |
| 주파수 설정 분해능 |
디지털 지령: 0.01Hz
아날로그 지령: 0.06Hz(60Hz 기준) |
| 주파수 정도 |
최대 출력 주파수의 1% |
| V/F 정도 |
리니어, 2승 저감, 사용자 V/F |
| 과부하 내량 |
정격 전류: 150% 1분 |
| 토크 부스트 |
수동 토크 부스트, 자동 토크 부스트 |
| 운전 |
운전 방식 |
키패드, 단자대, 통신 운전 중 선택 |
| 주파수 설정 |
아날로그 방식 : V1단자 0 ~ 100, 12단자(Advanced I/O) 0~20mA 및 0~10 V
디지털 방식 : 키패드 입력 |
| 운전 기능 |
- 정방향/역방향 회전 금지
- 주파수 점프
- 주파수 제한
- 직류 제동
- Jog 운전
- 업다운 운전
- 3-와이어 (3-Wire)운전 |
- 드웰 운전
- 슬립 보상
- PID 71104
- 에너지 절략 운전
- 속도 검색(Speed Search)
- 자동 재기동 |
| 입력 |
다기능 단자 |
PNG(Source), NPN(Sink) 모드 중 선택
Advanced I/O In65~69, Standard I/O in 65~67 코드의 파라미터 설정에 따라 다음과 같이 기능을 설정할 수 있음 |
- 정방향 운전
- 리셋
- 비상 정지
- 다단속 주파수 상/중/하
- 정지 중 직류 제동
- 주파수 증가
- 3-와이어 (3-Wire)
- 가/감속 중지 등 중 선택 |
- 역방향 운전
- 외부 트립
- 조그 운전
- 다단 가/감속 상/중/하
- 제2모터 선택
- 주파수 감소
- 아날로그 지령 주파수 고정
- PID 운전 중 일반 운전으로 전환 |
| 출력 |
다기능 오픈 컬렉터 단자 (Standard I/O 한정) |
고장 출력 및 인버터 운전 상태 출력 |
DC 24V, 50mA 이하 |
| 다기능 릴레이 단자 |
(N.O.,N.C)AV250V, 1A 0107, DC 30V,1A 이하 |
| 아날로그 출력 |
10 ~ 10Vdc: 주파수, 출력 전류, 출력 전압, 직류 전압 등 선택 가능 |
| 보호기능 |
트립 |
- 모터 과열 트립
- 모터 과부하 트립
- 출력 결상 트립
- 외부 신호에 의한 트립
- 인버터 과부하 트립
- 지령 상실 트립
- 과전류 트립 |
- 인버터 과열
- 과전압 트립
- 지락 트립
- COM 트립
- 팬트립
- 저전압 트립
- 지령상실 트립 |
| 경보 |
과부하 경보 |
| 순시 정전 |
15ms 이하 : 운전 계속(정력 입력 전압, 정격 출력 이내일 것)
15ms 이상 : 자동 재기동 운전 가능 |
| 구조/사용환경 |
냉각 방식 |
자연 냉각 구조 (0.1 ~ 0.2 kW)
강제 냉각 구조(0.4 ~ 2.2 kW) |
| 보호 구조 |
IP 20, UL Open Type |
| 주위 온도 주1) |
- 10~50°C (얼음이나 성에 등이 없을 것) |
| 주위 습도 |
상대 습도 95% RH 이하 (이슬 맺힘 현상 없을 것). |
| 보관 온도 |
-20 ~ 650°C |
| 주위 환경 |
실내에 부식성 가스, 인화성 가스, 기름 찌꺼기, 먼지 등이 없을 것 (Pollution Degree 2) |
| 작동 고도/진동 |
해발 1,000m / 9.8/sec2(1G) 이하
(1,000m 이상부터 매 100m 상승 시전압 출력전류 1% 씩 Derating 적용, 최대 4,000m) |
| 주위 기압 |
70 ~ 106kPa |
주1) 0.1kW ~ 0.2kW 제품의 경우 최대 50°C에서 동작 가능 하나, 주위온도가 40°C를 초과 (옵션 구성품인 Vent Cover를 장착 할 경우 주위온도가 35°C를 초과)하는 조건에서 연속정격부하(Continuous Full Load) 운전시 제품 수명이 줄어들 수 있습니다.
