상세설명
4.3인치 터치 화면
4.3 인치 터치 스크린에 의한 새로운 사용자 인터페이스
16비트 분해능
DG800 시리즈 파형 발생기는 출력 해상도를 16 비트로 확장했습니다. 기존의 14 비트 파형 발생기의
4 배의 해상도 DG800은 어떤 파형에서도 충실도를 개선하고 신뢰성 높은 출력합니다.

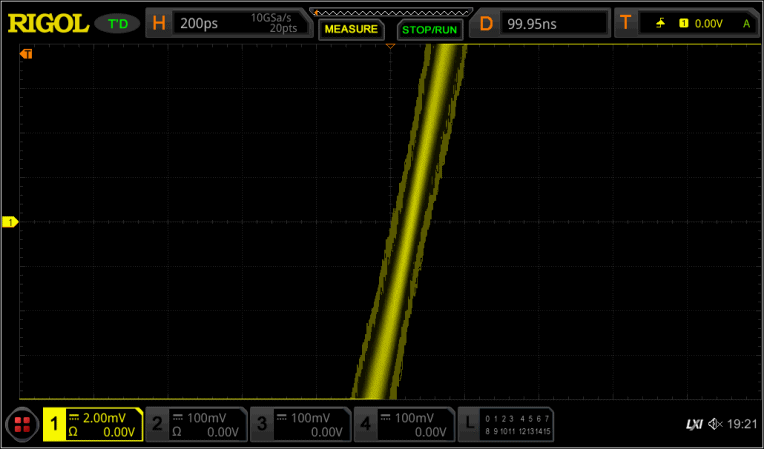

지터 200ps 이하
DG800 시리즈 임의 파형 / 함수 발생기는 RIGOL이 개발 한 SIFI II 기술을 탑재하고 있습니다. 포인트마다 모든 파형를 생성하고 왜곡없이 신호를 출력 할 수 있습니다. 샘플링 속도는 기존 DDS 신호 발생기와 비교하여 정확하게 조정, 200ps의 낮은 출력 신호 지터를 실현하고 있습니다.
SiFi II 테크놀로지
SiFi Ⅱ 테크놀로지는 스텝, 평활화, 보간등의 필터링 옵션으로 유연하게 신호를 생성 할 수 있습니다. 이러한 유연한 재생 옵션을 조합하거나 보간 모드 에지 시간을 사용하여 신호의 광대역 부의 스펙트럼 모양을 사용자 정의 할 수 있습니다.
다양한 신호 출력
PRBS (의사 랜덤 비트 시퀀스), RS232, 시퀀스 출력을 지원
파형 가산 및 채널 추적
출력 채널 파형에 임의의 주파수와 진폭 (백분율로 지정)의 파형을 가산하여 출력 할 수 있습니다. 채널 추적 기능이 켜져있는 경우 두 채널의 모든 매개 변수를 동시에 사용자의 설정에 따라 갱신 할 수 있습니다.
팬이 없는 설계
팬이 없는 디자인、잡음로 인한 간섭 동작이 없음
고조파 발생기
8 회 고조파 발생 기능이 내장되어 있으며, 차수, 진폭, 위상을 설정하여 고조파를 출력합니다.
고조파 검출 장치 및 고조파 필터 장비 테스트에 사용됩니다.
200MHz 주파수 카운터
외부 입력 신호의 주파수,주기, 듀티 사이클, 포지티브 펄스 폭, 네거티브 펄스 폭을 측정 할 수있는 7 자리 주파수 카운터 기능, 측정 결과를 통계 할 수 있습니다. 주파수 카운터는 2 채널 출력과 동시에 동작 가능합니다.
