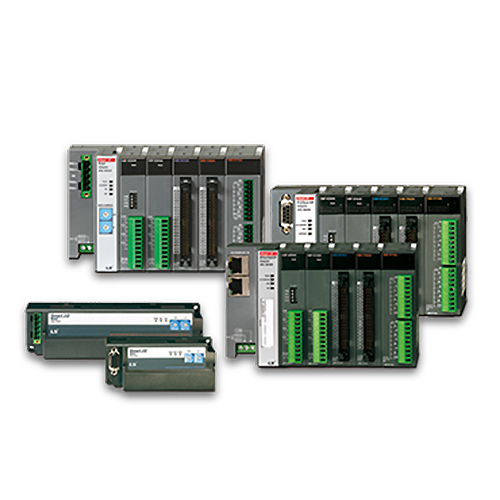

Smart I/O
Network정보
배선절감 및 분산된 입출력의 실시간 제어
Profibus
Rnet, Device Net, Profibus-DP, Modbus(RS-422/485) 지원
DeviceNet
16/32점 단위의 다양한 입출력(DC/TR/Relay) 모듈
RAPIEnet+

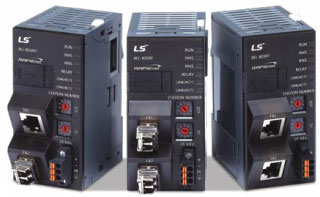

Smart I/O 증설형
XEL-BSSRT, XEL-BSSRF, XEL-BSSRH
(RAPIEnet∙EtherNet/IP∙Modbus TCP/IP)
- 증설형 Smart I/O 어댑터 XEL-BSSRx에 XGB시리즈의 디지털, 아날로그 입출력 모듈을 증설하여 슬레이브 PLC 시스템 구성 가능
- Modbus TCP/IP, RAPIEnet, EtherNet/IP 프로토콜 지원
- 전기∙광∙혼합 모듈 최대 미디어 속도 1Gbps 지원
- 전기∙광∙혼합 모듈 각각 2 Port(듀얼포트) 미디어 지원
- 별도 스위치 없이 릴레이 기능을 통한 링, 라인 토폴로지 구성 지원
- 링 구조 증설 시 1개 라인 단선에도 에러 없이 운전 가능
- 서비스 별 상태 진단 기능 제공
Smart I/O 증설형
-
| 항목 |
XEL-BSSRT |
XEL-BSSRF |
XEL-BSSRH |
| 전송규격 |
전송 속도(Mbps) |
100/1000 |
100/1000 |
전기:100/1000
광:100/1000 |
| 전송 방식 |
베이스 밴드 |
| 노드간 최대 연장거리 |
100m
(노드-스위치) |
2km@100Mbps
(멀티 모드 기준) |
전기:100m
광:2km |
| 전송 미디어 |
전기:Category 5e 이상 STP(Shielded Twisted-pair) 케이블
광:멀티모드(MMF)/싱글모드(SMF) 케이블 |
| 최대 프로토콜 크기 |
1,500 바이트 |
| 통신권 액세스 방식 |
CSMA/CD |
| 프레임 에러 체크 방식 |
CRC32 |
| 최대 부하 |
일반 이더넷:10,000pps
RAPIEnet:40,000pps |
| 토폴로지 |
라인, 트리, 스타, 링(RAPIEnet에서만 가능) |
| 진단 기능 |
국번/IP 충돌 감지기능, 자가진단 서비스, XG5000을 통한 진단 |
| 국번/IP 설정 방법 |
로터리스위치, XG5000, BOOTP/DHCP |
| 국번/IP 설정 범위 |
국번:로터리스위치(1-99)
IP:192.168.1.xxx(xxx:100 + 로터리스위치 1~99) |
| 외부 접속 단자 |
USB mini B:PADT접속
RJ45, SFT:PADT접속, 데이터 통신
3핀 Push in/Screw고정 타입 커넥터:전원 입력 |
| 상태 표시 LED |
RUN, RMS, RNS, RELAY, LINK/ACT1, LINK/ACT2 6종 |
| 파라미터 설정 |
XG5000(USB, Ethernet) |
| 디바이스 파일 |
EDS 파일(Ethernet/IP만 제공) |
| 최대 증설모듈 장착 대수 |
8대 |
| 프로토콜 |
RAPIEnet, EtherNet/IP, Modbus TCP/IP, BOOTP, DHCP
(RAPIEnet, EtherNet/IP는 XGL-EFMxB와 스마트 증설 가능) |
Smart I/O 증설형
| 항목 |
XEL-BSSRT |
XEL-BSSRF |
XEL-BSSRH |
RAPIEnet
서비스 규격 |
데이터 처리 단위 |
바이트(8bit) |
| 최대 입력 크기 |
1,400 바이트 |
| 최대 출력 크기 |
1,400 바이트 |
| 네트워크당 최대 접속 국수 |
64국 |
EtherNet/IP
서비스 규격 |
데이터 처리 단위 |
바이트(8bit) |
| 최대 입력 크기 |
비주기 태그:1,400 바이트 / 비주기 오브젝트:1,024 바이트 / 주기:1,024 바이트 |
| 최대 출력 크기 |
비주기 태그:1,400 바이트 / 비주기 오브젝트:1,024 바이트 / 주기:1,024 바이트 |
| 지원 통신 방식 |
연결형(주기) 메시지:Class1
비연결형(비주기) 메시지:태그, 오브젝트 |
| 최대 접속 개수 |
연결형(주기):10
비연결형(비주기) 메시지(Tag, Object):10 |
Modbus TCP/IP
서비스 규격 |
데이터 처리 단위 |
워드(16bit), 비트 |
| 최대 입력 크기 |
125 워드(2,000 비트) |
| 최대 출력 크기 |
123 워드(1,968 비트) |
| 최대 접속 개수 |
64 |
입출력 모듈(증설형)
| 구분 |
제품명 |
| 디지털 모듈 |
디지털 입력 모듈 |
XBE-DC08A |
| XBE-DC16A/B |
| XBE-DC32A |
| XBE-AC08A |
| 디지털 출력 모듈 |
XBE-TN/TP08A |
| XBE-TN/TP16A |
| XBE-TN/TP32A |
| XBE-RY08A/B |
| XBE-RY16A |
| 디지털 입∙출력 모듈 |
XBE-DR16A |
| XBE-DN32A |
| 특수 모듈 |
아날로그 입력 모듈 |
XBF-AD04A |
| XBF-AD08A |
| XBF-AD04C |
| 아날로그 출력 모듈 |
XBF-DV04A |
| XBF-DC04A |
| XBF-DC04B |
| XBF-DV04C |
| XBF-DC04C |
| 아날로그 입∙출력 모듈 |
XBF-AH04A |
| RTD 입력 |
XBF-RD04A |
| XBF-RD01A |
| TC 입력 |
XBF-TC04B |
| XBF-TC04S |
| 로드셀 |
XBF-LD02S |
| 고속 카운터 모듈 |
XBF-HO02A |
| XBF-HD02A |
