Smart I/O

Network정보

16/32점 단위의 다양한 입출력(DC/TR/Relay) 모듈​​

DeviceNet

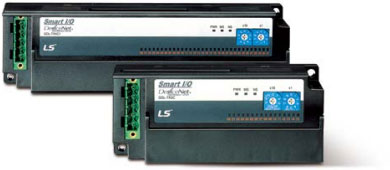

Smart I/O 블록형

GDL-D22C, GDL-D24C, GDL-TR2C, GDL-TR4C, GDL-TR2C1, GDL-TR4C1, GDL-RY2C, GDL-DT4C, GDL-DT4C1

• 배선절감 및 분산된 입/출력의 실시간 제어
• 16, 32점 단위의 다양한 입/출력 (DC∙TR∙Relay)모듈

• 디지털 입,출력 규격(블록형)

  구분		입력		출력			혼합모듈
  		DC(Sink/Source)		트랜지스터		릴레이	DC(Sink/Source)	트랜지스터
  점수		16	32	16	32	16	16	16
  정격 입력(부하 전압)		DC 24V		DC 24V		DC 24V/AC 110V/220V	DC 24V	DC 24V
  입력 전류(부하 전류, 점/COM)		7mA(고정식), 5mA(착탈식)		0.1A/2A(고정식), 0.5A/3A(착탈식)		2A/5A	7mA(고정식), 5mA(착탈식)	0.1A/2A(고정식), 0.5A/3A(착탈식)
  응답시간	Off→On	3ms이하		0.5ms이하		10ms이하	3ms이하	0.5ms이하
  	On→Off	3ms이하		1ms이하		10ms이하	3ms이하	1ms이하
  공통방식		16점/COM		16점/COM		8점/COM	16점/COM	16점/COM
  단자대 착탈식	TR출력SOURCE, 정격전류 0.5A	GDL-D22C	GDL-D24C	GDL-TR2C	GDL-TR4C	GDL-RY2C	GDL-DT4C
  	TR출력SINK, 정격전류 0.5A			GDL-TR2C1	GDL-TR4C1		GDL-DT4C1





  각부의 명칭,설정(블록형)






  Smart I/O 16점

  LED	LED 표시 내용
  Dnet	PWR : 전원인가 여부
  	MS : 모듈상태 표시
  	NS : 통신상태 표시





  외형 치수도(블록형)

  16점 입력, TR 출력모듈





  32점 입력, TR 출력모듈/16점 릴레이 출력모듈

  .
