XGB 통신모듈

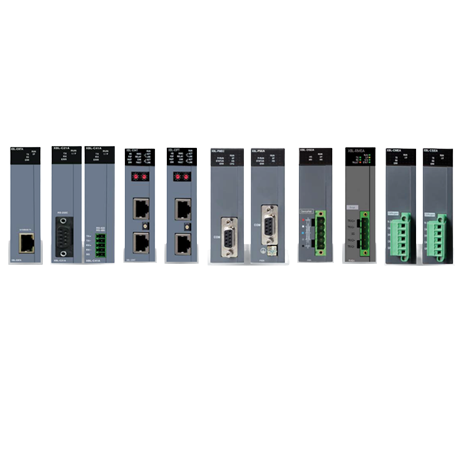

XGB 시리즈는 3개의 내장 통신 채널을 갖추고, Ethernet, Cnet, RAPIEnet, Ethernet/IP, CANOpen, Profibus-DP, DeviceNet과 같은 다양한 통신모듈을 제공합니다.
XGB EtherNet/IP I/F모듈은 다음과 같은 특성을 가지고 있습니다.
통신방법: Extensive Client Messaging Support
- Encapsulated Messages, UCMM Explicit Messaging
- Class 3 Connected Explicit Messaging(Server Only)
- Class 1 Connected Implicit(IO) Messaging(Cyclic I/O Service Only)
호환성 여부: EtherNet/IP Conformance Test Suite Version 2.10 만족
100BASE-TX 미디어를 제공하며, 100Mbps/ 전 이중방식(Full Duplex)을 지원합니다.
기본유닛당 최대 2대까지 장착이 가능합니다.
내장 스위치 기능으로 별도의 스위치나 허브가 필요 없고, 배선 절감 및 설치 유연성을 제공합니다.
오토 크로스오버(Auto Cross Over)기능을 제공함으로 케이블 작업이 편리합니다.
다양한 진단 기능 및 모듈 및 네트워크 상태 정보를 제공합니다.
- 통신 모듈의 상태 통신 서비스(EIP, 비주기 서버) 상태
- 네트워크 내의 연결된 자사 및 타사 모듈 정보를 제공하는 오토스캔(Auto Scan) 기능
- 통신 모듈로 수신되는 패킷 종류 및 데이터량을 제공 (네트워크 부하 예측 가능)
- 네트워크를 통한 통신 모듈의 진단 기능 제공
성능규격
| 항목 |
성능규격 |
| 전송규격 |
전송속도 |
100Mbps |
| 전송방식 |
베이스 밴드 |
| 노드간 최대 연장거리 |
100m |
| 통신권 액세스 방식 |
CSMA/CD |
| 프레일 에러 체크방식 |
CRC 32 = X32 + X26 + X23 +.....+ X2 + X + 1 |
| 토폴로지 |
라인, 스타 |
| 진단기능 |
모듈정보, 서비스 상태, 미디어정보, 오토스캔, Ping Test |
| 서비스 |
주기 클라이언트 |
Implicit IO Client |
| 비주기 클라이언트 |
UCMM Client |
| 주기서버 |
Implicit IO Server |
접속 수
(클라이언트/서버) |
TCP |
16/32 |
| CIP(IO통신) |
32/64 |
| EtherNet/IP 최대 서비스 개수 (P2P 개수) |
2 |
| 최대 장착 개수 |
2 |
블록당 최대 설정
데이터 크기 |
주기 클라이언트 |
500 바이트 |
| 비주기 클라이언트 |
512 바이트 |
| 미디어 |
UTP/STP 카테고리 5 |
| 기본규격 |
외형치수(mm) |
90(H)X 27(W)X 60(D) |
| 소비전류(mA) |
290 |
| 중량(g) |
102 |
명칭 및 내용
LED 명칭 및 내용
| 실크표기 |
LED 상태 |
내용 |
| RUN |
점등 |
전원 ON 및 프로세서 정상 동작 |
| 소등 |
전원 OFF 및 프로세서 비정상 동작 |
| I/F |
점멸 |
CPU와 정상적인 I/F중 |
| 점등/소등 |
CPU와 I/F 비정상 동작 |
| P2P |
점등 |
P2P 서비스 설정 시 |
| 소등 |
P2P 서비스 해제 시 |
| PADT |
점등 |
XG5000 리모트 접속 중 |
| 소등 |
XG5000 리모트 접속 해제 |
| SVR |
점등 |
외부 클라이언트 접속시 점등 |
| 소등 |
외부 클라이언트 접속이 없을 때 소등 |
| MS |
녹색점등 |
정상 동작중일 때 |
| 녹색점멸 |
디바이스 Configuration이 끝나지 않았을 때 |
| 적색점멸 |
잘못된 설정이나 복구가능한 에러가 발생했을 때 |
| 적색점등 |
복구 불가능한 에러가 발생한 경우 |
| 적녹점멸 |
자체진단중일 때 |
| NS |
녹색점멸 |
디바이스 Connection이 없을 경우 |
| 녹색점등 |
디바이스와 적어도 1개의 Connection이 있을 경우 |
| 적색점멸 |
한 개 이상의 디바이스와 Timeout이 발생했을 경우 |
| 적색점등 |
중복된 IP 어드레스가 검출되었을 경우 |
| 적녹점멸 |
자체진단중일 때 |
| nACT |
점멸 |
프레임 승수신 시(n=1,2) |
| nLNK |
점등 |
네트워크 링크가 형성되었을 때(n=1,2) |
| 소등 |
네트워크 링크가 형성되지 않았을 때(n=1,2)
|
