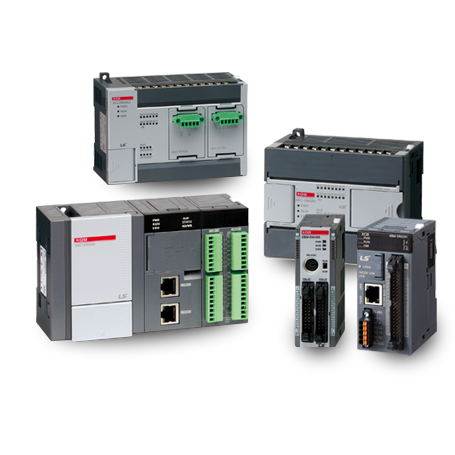

XGB 기본유닛
XGB시리즈는 LS ELECTRIC의 최첨단 기술력이 집약된 차세대 PLC 제품군으로 콤팩트한 사이즈와 강력하고 편리한 성능을 구현함은 물론, 통신 네트워크 지원 기능을 대폭 강화하여 사용자 중심의 통합제어를 혁신적으로 실현한 미래형 토털 솔루션입니다.
고객 중심의 통합 자동화 솔루션을 제공하는 LS ELECTRIC이 세계적인 규격의 높은 신뢰성이 확보된 제품으로 PLC의 또 하나의 진화, 다기능 슬림형 XGB 시리즈를 자신있게 선보입니다.

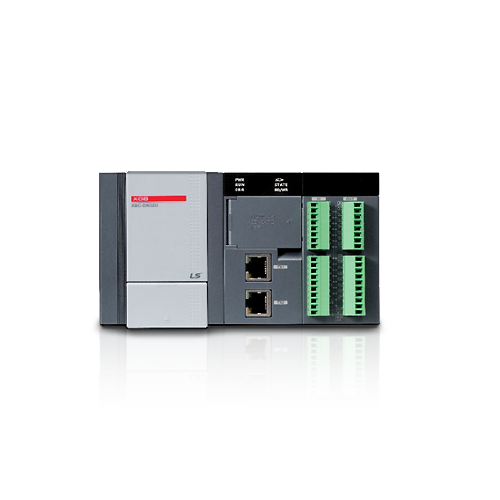

U타입
XGB U는 다양한 내장기능을 보유 하고 있습니다.
XBC [U]타입
| 항목 |
XBC-DN(P) 32U |
XBC-DR 28U |
XBC-DN(P) 32UA |
XBC-DR 28UA |
XBC-DN(P) 32UP |
XBC-DR 28UP |
비고 |
| 연산방식 |
반복연산, 정주기 연산, 인터럽트 연산, 고정주기 스캔 |
|
| 입출력 제어 방식 |
스캔동기 일괄처리 방식(리프레시 방식), 명령어에 의한 다이렉트 방식 |
|
| 프로그램 언어 |
래더 다이어그램(Ladder Diagram) 명령 리스트(Instruction List) |
|
| 명령어 수 |
기본명령 |
28종 |
|
| 응용명령 |
677종 |
|
| 연산처리 속도(기본명령) |
60ns/step |
|
| 프로그램 메모리 용량 |
32Kstep |
|
| 최대 입출력 점수 |
352점 |
348점 |
352점 |
348점 |
352점 |
348점 |
기본+증설10대 |
| 데이터 영역 |
P |
P0000 ~ P2047F(32,768점) |
입출력릴레이 |
| M |
M0000 ~ M2047F(32,768점) |
내부 릴레이 |
| K |
K0000 ~ K8191F(131,072점) |
킵 릴레이 |
| L |
L0000 ~ L4095F(65,536점) |
링크 릴레이 |
| F |
F000 ~ F2047F(32,768점) |
타이머 |
| T |
100ms, 10ms, 1ms: T0000 ~ T2047(2,048점) |
타이머 |
| C |
C000 ~ C2047(2,048점) |
카운터 |
| S |
S00.00 ~ S127.99 |
스텝 릴레이 |
| D |
D0000 ~ D19999(20000워드) |
데이터 레지스터 |
| U |
U00.00 ~ U0B.31(384워드) |
아날로그 데이터 리프레시 영역 |
| Z |
Z000 ~ Z127(128워드) |
|
| N |
N0000 ~ N10239(10,240워드) |
|
| 파일 래지스터 |
R |
RAM 영역 2블록 (R0 ~ R16,383)
FLASH 영역: 4블록 (128Kbyte) |
|
| 총 프로그램 수 |
256개 |
|
| 태스크 |
초기화 태스크 |
1개 |
|
| 정주기 태스크 |
최대 8개 |
|
| 외부 접점 태스크 |
최대 8개 |
|
| 내부 디바이스 태스크 |
최대 16개 |
|
| 고속카운터 태스크 |
최대 8개 |
|
| 운전모드 |
RUN, STOP, DEBUG |
|
| 자가진단 기능 |
연산지연 감시, 메모리 이상, 배터리 저전압 |
|
| 프로그램 포트 |
usb 1채널, Ethernet |
|
| 정전 시 데이터 보존방법 |
기본 파라미터에서 래치 설정 영역 |
|
| 내부 소비전류 |
700mA |
990mA |
780mA |
1,040mA |
1,250mA |
1,550mA |
|
| 중량 |
571g |
630g |
683g |
732g |
673g |
722g |
|
XEC [U]타입
| 항목 |
XEC-DN(P) 32U |
XEC-DR 28U |
XEC-DN(P) 32UA |
XEC-DR 28UA |
XEC-DN(P) 32UP |
XEC-DR 28UP |
비고 |
| 연산방식 |
반복연산, 정주기 연산, 인터럽트 연산, 고정주기 스캔 |
|
| 입출력 제어 방식 |
스캔동기 일괄처리 방식(리프레시 방식), 명령어에 의한 다이렉트 방식 |
|
| 프로그램 언어 |
래더 다이어그램(Ladder Diagram) 명령 리스트(Instruction List) |
|
| 명령어 수 |
연산자 |
18개 |
|
| 기본펑션 |
136종+실수 연산 펑션 |
|
| 기본펑션 블록 |
43개 |
|
| 전용펑션 블록 |
특수기능 전용펑션블록, 통신전용 펑션블록(P2P) |
|
| 연산처리 속도(기본명령) |
60ns/step |
|
| 프로그램 메모리 용량 |
384KB |
|
| 최대 입출력 점수 |
352점 |
348점 |
352점 |
348점 |
352점 |
348점 |
기본+증설10대 |
| 데이터 영역 |
자동변수(A) |
64KB(전영역 리테인 설정 가능) |
|
| 입력변수(I) |
2KB |
|
| 출력변수(Q) |
2KB |
|
| 직접 변수 |
M |
32KB(전영역 리테인 설정 가능) |
|
| R |
32KB * 2블록 |
|
| W |
64KB |
R과 동일 영역 |
| 프래그 변수 |
F |
4KB |
시스템 플래그 |
| K |
16KB |
킵 릴레이 |
| L |
8KB |
링크 릴레이 |
| U |
768 Byte |
아날로그 데이터
리프레시 영역 |
| N |
20KB |
P2P 파라미터 |
| 플래시 영역 |
4블록(128Kbyte) |
R디바이스 이용 |
| 타이머 |
점수제한 없음
시간범위: 0.001초~4,294,967,295초 |
1점당 자동변수 |
| 카운터 |
점수제한 없음
계수범위: 64비트 표현 범위 |
32 바이트 점유 |
| 총 프로그램 수 |
256개 |
1점당 자동 변수
24 바이트 점유 |
| 태스크 |
초기화 태스크 |
1개 |
|
| 정주기 태스크 |
최대 16개 |
|
| 외부 접점 태스크 |
최대 8개 |
|
| 내부 디바이스 태스크 |
최대 16개 |
|
| 고속카운터 태스크 |
최대 8개 |
|
| 운전모드 |
RUN, STOP, DEBUG |
|
| 리스타트 모드 |
콜드, 웜 |
|
| 자가진단 기능 |
연산지연 감시, 메모리 이상, 배터리 저전압 |
|
| 프로그램 포트 |
usb 1채널 |
|
| 정전 시 데이터 보존방법 |
기본 파라미터에서 리테인 설정 |
|
| 내부 소비전류 |
700mA |
990mA |
780mA |
1,040mA |
1,250mA |
1,550mA |
|
| 중량 |
571g |
630g |
683g |
732g |
673g |
722g |
