상세설명
특징 / Feature
스트레이너, 볼밸브, 수동드레인등을 일체화 시켜 시공이 용이하며 공간 확보 및 인건비 등을 절감할 수 있다
많은 연결부위로 인한 하자요인을 제거하였으며, 수동드레인을 부착시켜 여과망의 이물질 제거에 용이하고 별도로 드레인을 설치하는 불편함 을 덜어주었다.
에어밴트의 탈부착이 용이하도록 연결 유니온 처리를 하여 시공이 편리 하며 교체가용이하다.
설치시 유의사항 / Installation Method
설치시 공기배출구 방항을 수직으로 설치한다.（土5° 이내)
공기가 배출될 때 순간적으로 물이 떨어질 수 있으니 안전하게 호스 등 으로 유도배관을 하여야 한다.
분해 후 재조립하여 사용하지 않도록 한다.
유니온 체결시 무리한 힘을 가하면 패킹 등이 손상될 수 있으니 주의 한다.
초기 작동 및 드레인 후 재가동시(물유입시) 수동으로 드레인하여 공기를 충분히 제거한다
사양 / Specification

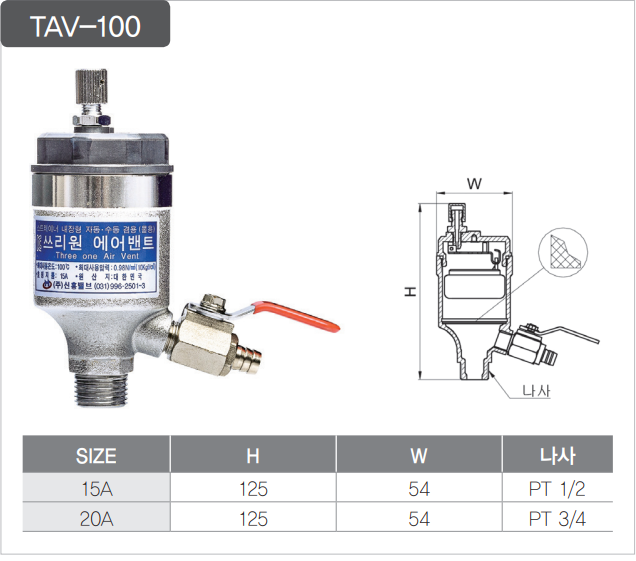

| 모델 | TAV-100, TAV-300, TAV-400 | TAV-300(20K) | |
| 적용유체 | 냉·온수 | 냉·온수 | |
|---|---|---|---|
| 적용압력 | 0.98MPa | 1.96MPa | |
| 적용온도 | MAX. 100℃ | MAX. 100℃ | |
| 수압시험 | 1.75MPa | 3.0MPa | |
| 주요재질 | BODY | CAC203/PPS | CAC203 |
| COVER | C3771/PPS | C3771 | |
| SCREEN | STS304 | STS304 | |
| FLOAT | PP | PP | |
오작동 여부확인 방법
- 에어밴트 하부의 메인 밸브를 차단한다.
- 상부의 공기배출구를 최대한 개방한다.
- 에어밴트 내부의 물을 완전히 빼준다.(드레인밸브 이용)
- 드레인밸브를 잠근 후 메인 차단밸브름 서서히 열어준다.
- 공기 배출 여부를 확인하고, 누설 여부를 확인한다.
