상세설명
- 스테인리스 카트리지를 사용하여 압력 오차 범위 내에서 작동
- FAN Coil유닛 등, 적은 냉,난방 시설에 용이
- 정확한 정유량 보장
- 제어 방식은 비례제어와 ON/OFF 제어 두가지 방식이 있음
- 유량범위는 1.2~28
| 사용 압력 | 2,500 kPa / 360 psi |
|---|---|
| 사용 온도(유체) | -20ºC ~ +120ºC |
| 사용 온도(주위) | 0°C ~ +60°C |
| 바디 재질 | Forged brass ASTM CuZn40Pb2 |
| 카트리지 재질 | Stainless steel AISI type 304 |
| 스피링 재질 | Stainless steel type 17-7 |
| 다이아 프래임 재질 | Hydrogenated acrylonitrile-butadiene-rubber or EPDM depending on type |
| 유니온 연결부 | A: Female ISO or NPT AB: Female ISO or NPT ABV: Union end connections in brass alloy ISO or NPT |
| 최대차단 압력 | 400 kPaD / 58 psid |
| 유량범위 | 1.2~38LPM |
| 누출 차단 | IEC 60534-4 - Class V |

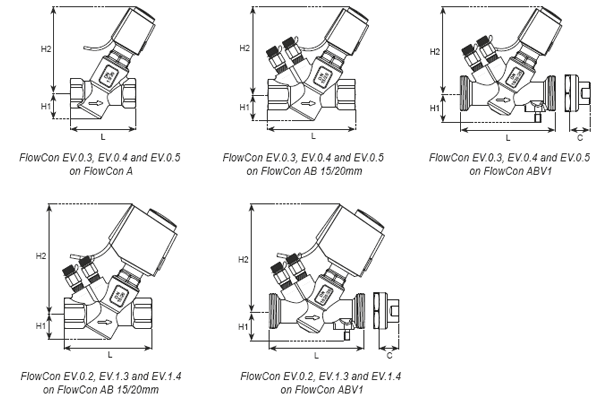

| 밸브 모델 | 엑츄레이터 모델 | 밸브 규격 | 카트리지 규격 | L | H1 | H2 |
|---|---|---|---|---|---|---|
| A | EV.0.2 EV.1.3 EV.1.4 |
15A | 20 | 80 | 30.6 | 120 |
| 20A | ||||||
| 25A | 81 | |||||
| EV.0.3 EV.0.4 EV.0.5 |
15A | 20 | 80 | 30.6 | 117 | |
| 20A | ||||||
| 25A | 81 | |||||
| AB | EV.0.2 EV.1.3 EV.1.4 |
15A | 20 | 82 | 31.6 | 120 |
| 20A | 94 | |||||
| 25A | 102 | |||||
| EV.0.3 EV.0.4 EV.0.5 |
15A | 20 | 82 | 32.6 | 117 | |
| 20A | 94 | |||||
| 25A | 102 | |||||
| ABV | EV.0.2 EV.1.3 EV.1.4 |
15A | 20 | 122 | 33 | 120 |
| 20A | ||||||
| 25A | ||||||
| EV.0.3 EV.0.4 EV.0.5 |
15A | 20 | 122 | 33 | 117 | |
| 20A | ||||||
| 25A |
| 밸브 모델 | 연결부 C | 중량 (kgs.) | Kv (m3/hr) | ||
|---|---|---|---|---|---|
| ISO female | ISO male | Sweat | |||
| A | - | - | - | 0.55 | 3 |
| 50 | |||||
| 0.56 | |||||
| - | - | - | 0.55 | 3 | |
| 50 | |||||
| 0.56 | |||||
| AB | - | - | - | 0.6 | 3 |
| 0.65 | |||||
| 0.8 | |||||
| - | - | - | 0.6 | 3 | |
| 0.65 | |||||
| 0.8 | |||||
| ABV | 22 | 24 | 20 | 0.9 | 3 |
| 22 | 25 | 20 | |||
| - | 39 | 22 | |||
| 22 | 24 | 20 | 0.9 | 3 | |
| 22 | 25 | 20 | |||
| - | 39 | 22 | |||
