상세설명

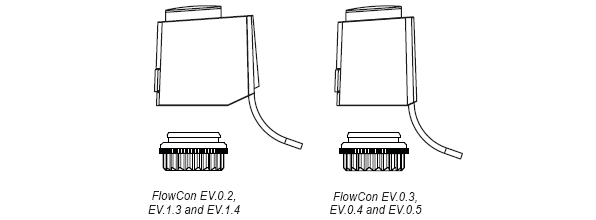

EVC 구동기 사양
| 종류 | EV.0.2 | EV.0.3 | EV.0.4 | EV.0.5 | EV.1.3 | EV.1.4 |
|---|---|---|---|---|---|---|
| 공급 전압 | 24V AC -10%/+20% 50/60Hz |
230V AC ±10% 50/60Hz |
24V AC/DC -10%/+20% 50/60Hz |
120V AC ±10% 50/60Hz |
230V AC ±10% 50/60Hz |
24V AC/DC -10%/+20% 50/60Hz |
| 소비전력 | 1.0 watt | |||||
| 제어 신호 | 0-10V DC 상시 닫힘 |
ON/OFF 상시 닫힘 |
||||
| 작동시간 | 2~3분 | 대략 4분 | ||||
| 사용온도(주변) | 0ºC ~ +60ºC | |||||
| 케이블 | Plug-in, 1 meter | Fixed, 1 meter | ||||

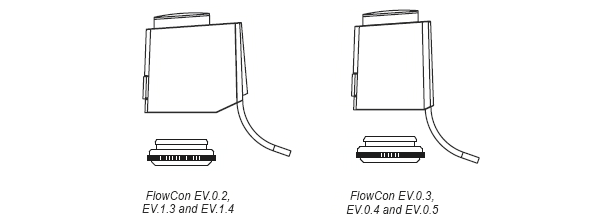

EVS 구동기 사양
| 종류 | EV.0.2 | EV.0.3 | EV.0.4 | EV.0.5 | EV.1.3 | EV.1.4 |
|---|---|---|---|---|---|---|
| 공급 전압 | 24V AC -10%/+20% 50/60Hz |
230V AC ±10% 50/60Hz |
24V AC/DC -10%/+20% 50/60Hz |
120V AC ±10% 50/60Hz |
230V AC ±10% 50/60Hz |
24V AC/DC -10%/+20% 50/60Hz |
| 소비전력 | 1.0 watt | |||||
| 제어 신호 | 0-10V DC 상시 닫힘 |
ON/OFF 상시 닫힘 |
||||
| 작동시간 | 2~3분 | 대략 4분 | ||||
| 사용온도(주변) | 0ºC ~ +60ºC | |||||
| 케이블 | Plug-in, 1 meter | Fixed, 1 meter | ||||

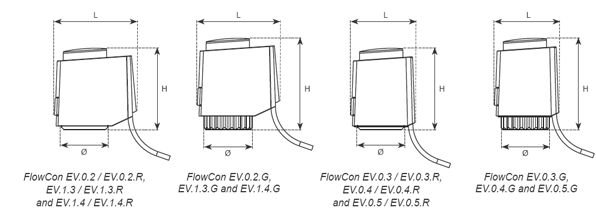

| 구동기 | 밸브 규격 | L | Ø | H | 중량 (kgs.) | |
|---|---|---|---|---|---|---|
| Min. | Max. | |||||
| EVS.0.2 / EVS.0.2.R | 15 20 25 |
61.5 | 36.2 | 55.1 | 60.1 | 0.119 |
| EVS.0.3 / EVS.0.3.R | 48.4 | 54.2 | 59.2 | 0.108 | ||
| EVS.0.4 / EVS.0.4.R | ||||||
| EVS.0.5 / EVS.0.5.R | ||||||
| EVS.1.3 / EVS.1.3 .R | 56 | 55.5 | 60.5 | 0.158 | ||
| EVS1.4 / EVS.1.4.R | ||||||
| EVC.0.2.G | 15 20 25 |
61.5 | 36.8 | 64.6 | 69.6 | 0.127 |
| EVC.0.3.G | 48.4 | 64.2 | 69.5 | 0.116 | ||
| EVC.0.4.G | ||||||
| EVC.0.5.G | ||||||
| EVC.1.3.G | 56 | 37.8 | 64.8 | 69.8 | 0.166 | |
| EVC.1.4.G | ||||||
