상세설명
- 정확한 유량제어와 51가지 유량 설정 가능
- 100%Valve Authority 확보
- 밸브의 개도 및 유량변화를 LCD 창으로 확인 가능
- 이중 안전 기능
- 자동밸런싱밸브+온도조절밸브+압력독립형밸브+유량측정기능
| 제어방식 | Bac-Net Feed- Back 비례제어 ON-OFF 제어 3-POINT-Floating |
|---|---|
| 사용온도 범위 (유체) | -20°C ~ +120°C |
| 사용온도 범위 (주위) | -10°C ~ +50°C |
| 사용압력 | 4000 kPa / 580 psi |
| 최대작동압력 | 400 kPaD / 87 psid |
| 유량범위 | 89~1,770 LPM |
| 다이어프레임 재질 | Hydrogenated acrylonitrile-butadiene-rubber |
| 몸체 재질 | Ductile iron ASTM A395 Grade 60-40-18 |
| 이음방식 | 나사(유니온 제공) 혹은 동관 용접 유니온 플랜지(볼트,너트,상대플랜지 제공) |
| 모델 | SM.3.X | SM.4.X | SM.5.X | ||||
|---|---|---|---|---|---|---|---|
| 밸브규격 | 50A | 65A | 80A | 80A | 100A | 125A | 150A |

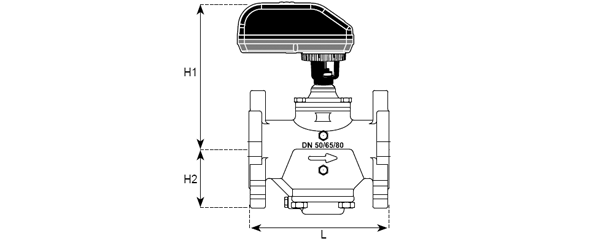

| L | 224 | 320 | 422 | ||||
| H1 | 252 | 292 | 422 | ||||
| H2 | 95 | 135 | 180 | ||||
| 차압 제어 범위(kPaD) | 35~400 | 80~400 | 35~400 | 60~400 | 35~400 | 60~400 | |
| 최소유량(LPM) | 89 | 154 | 231 | 209 | 284 | 389 | 426 |
| 최대유량(LPM) | 250 | 429 | 593 | 563 | 852 | 1,398 | 1,770 |
| 무게(kgs) | 15 | 31 | 32 | 61 | |||
* 무게는 벨브와 엑츄레이터 포함.
* 스터드, 볼트 그리고 너트는 밸브와 같이 포함 됨
