상세설명

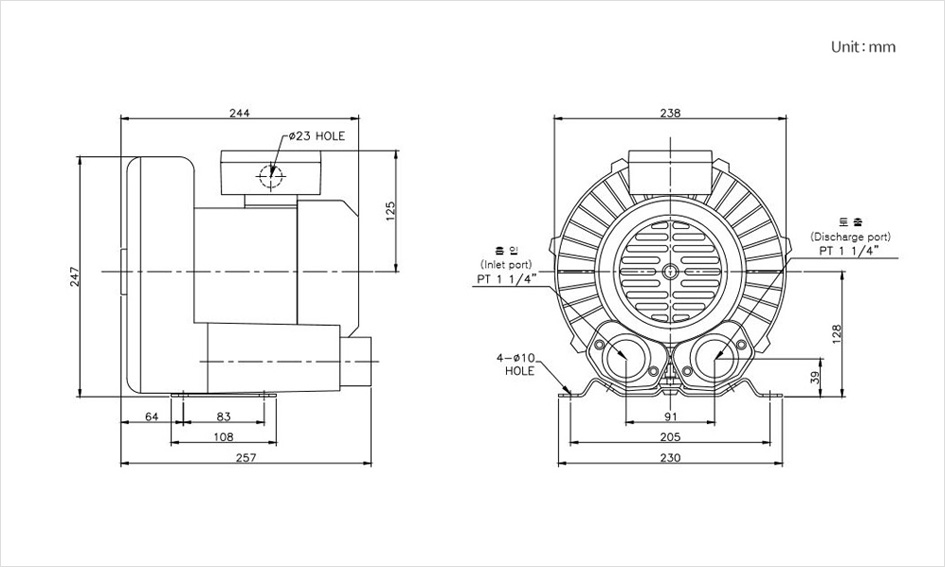

Dimensions
외형 치수는 ±5mm 이내로 관리 됩니다.
성능 개선을 위하여 사전 고지없이 외형이 변경될 수 있습니다.
Performance & Specifications
| HRB-100 | ||||
| 50Hz | 60Hz | |||
| 상(PHASE) | 3 | |||
| 모터(MOTOR) | HP | 0.5 | 0.7 | |
| Kw | 0.4 | 0.5 | ||
| 토출(PRESSURE) | mmAq | 1200 | 1300 | |
| 흡입(VACUUM) | mmAq | 1000 | 1200 | |
| 최대풍량(MAX. AIR FLOW) | ㎥/min | 1.3 | 1.4 | |
| 전류(CURRENT) | 220v | A | 2.5 | 2.4 |
| 380v | A | 1.45 | 1.4 | |
| 소음(SOUND LEVEL) | dB(A) | 64 | ||
| 재질(MATERIAL) | IMPELLER | Aluminum | ||
| CASING | Aluminum | |||
| 베어링(BEARING) | FRONT | 6203ZC3 | ||
| MIDDLE | - | |||
| REAR | 6203ZZC3 | |||
| 무게(WEIGHT) | Kg | 11.5 | ||
| 기동계급(STARTING CLASS) | G | |||
| 절연계급(INSULATION CLASS) | F | |||
상기 특성은 온도 20˚C, 기압 1,013mbar의 표준 상태를 기준으로 표시된 값 입니다.
각 특성치의 허용하는 범위는 ±10% 입니다.
소음은 흡, 토출구를 완전 개방 후 1.5m 거리에서 측정한 수치입니다.
내부식성 처리, 방폭형모터 사용 등 별도의 처리를 요하는 제품에 대해서는 문의 바랍니다.

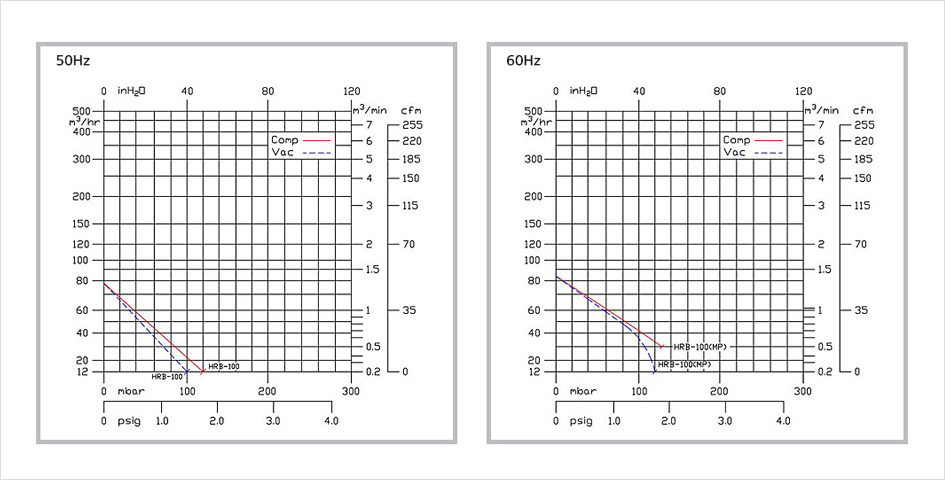

Performance Curve
곡선의 아랫부분을 포함한 곡선상에서는 연속운전이 가능하나 정격 압력 근처에서의 연속운전은 과열에 의한 모터소손의 염려가 있으므로 릴리프 밸브의 설치 등 적절한 대책이 필요합니다.(부품 및 액세서리 페이지를 참고 하세요)
곡선상 특성치의 허용오차는 ±10% 입니다.
