상세설명
장점
1. 동작의 신뢰성이 뛰어나다.
2. 수동 배출 밸브가 부착되어 있다.
3. 압축공기의 소모가 없다.
4. FLOAT의 위치 결정이 뛰어나다.
5. 유지 보수가 간단하다.
6. 동작 상태를 육안으로 확인이 가능하다.
7. 전원 연결이 필요 없다.
8. 설치가 간단하다.
적용품목
1. AIR COMPRESSOR
2. INTER COOLER
3. AFTER COOLER
4. SEPARATOR
5. ECEIVER TANK
6. AIR FILTER
7. REFRIGERATED AIR DRYER
8. 기타 배관 중 응축수가 고이는 곳 등

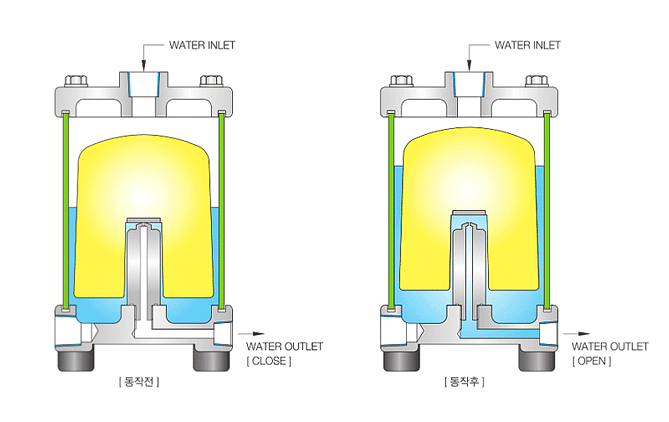

작동원리 및 구조

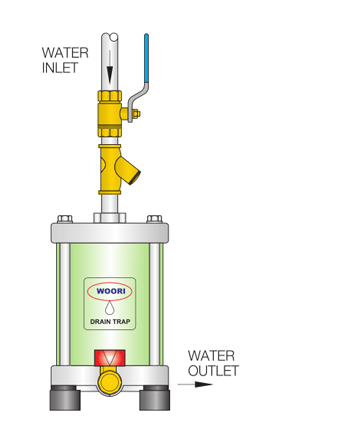

설치1
1. 응축수 배출구가 드레인 트랩의 상부보다 높을 경우 설치함.
1) Shut off 밸브와 스트레이너를 설치하고 아래쪽에 트랩을 설치한다.
2) 스트레이너는 청소를 쉽게 할 수 있는 밸브부착형을 사용한다.
3) Outlet를 연결한다.
4) 수동밸브를 열어서 압축공기와 응축수 가 유입되는지 확인한다.

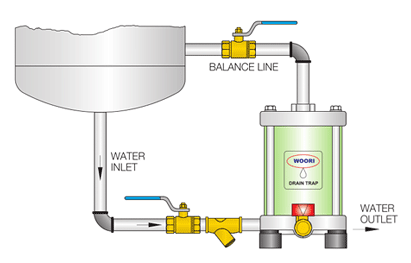

설치2
2. 응축수 배출구가 드레인 트랩의 상부보다 낮을 경우 설치함.
1) Shut off 밸브와 스트레이너를 설치하고 하단부의 Inlet을 이용하여 트랩을 설치한다.
2) 상단부에는 동압라인을 연결한다. 동압라인의 연결이 어려울 경우 밸브를 설치하여 미세하게 열어 두어도 됩니다.
3) Outlet를 연결한다.
4) 수동밸브를 열어서 압축공기와 응축수가 유입되는지 확인한다.
| SPECIFICATIONS | ||
|---|---|---|
| 사용온도 | 2 ~ 70 | ℃ |
| 사용압력 | 0.1 ~ 9.9 | kgf/㎠ |
| 최대처리용량 | 120 | Liter/hr |
| 적용 AIR COMP. | 100 | HP |
| INLET | PT1/2" 상,하 | 2 point |
| OUTLET | PT 3/8" | |
| OPTION | 청소용 V/V 부착 strainer | |
