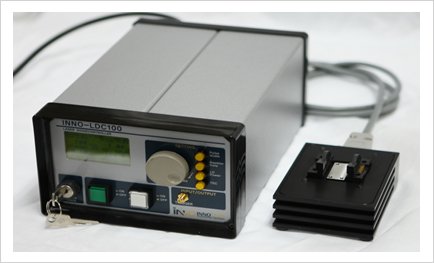

레이저 다이오드 콘트롤러

시스템 특징

• 파이버 레이저 다이오드 구동
• CW & Pulse mode Operation
• CW mode : 2~6V, max 3A output
• Pulse mode
  • Laser switch from 1KHz to 500KHz
  • Pulse width 5ns~200ns
• TEC Controller (5V, +/- 3A)
• 레이저 출력 모니터링

고출력 레이저 다이오드의 구동을 위한 레이저 콘트롤러

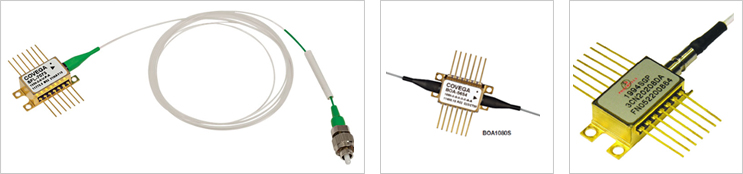

1W급의 Fiber Laser Diode 를 구동하기 위한 장치로 레이저를 CW(Continuous Wave)파형과, Pulse 형태의 파형으로 출력할 수 있다.
반복률과 펄스폭을 조절하여 원하는 형태의 레이저 출력을 얻을 수 있는 제품이다.
레이저 모듈의 온도를 제어하여 일정한 온도를 유지할 수 있고, 온도에 따른 레이저 파장의 변화를 최소화 하였다.

목적에 맞는 원하는 형태(반복률, 펄스폭, 출력)의 레이저를 출력

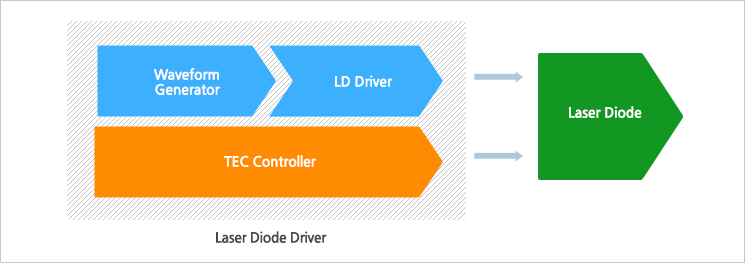

LD Driver

• 레이저 다이오드를 발진하기 위한 전기적인 신호를 생성
• Pulse Generator : 필요한 펄스폭과 반복율의 신호 생성
• Driver : 필요한 전류를 신호에 동기화 시켜 LD에 공급

TEC Controller

• TEC(Thermo-Electrical Cooler)를 제어
• LD의 온도를 감지하고, 유지하여 파장과 파워의 변화를 막고, 안정적인 레이저 출력을 유지시킴

제원

mechanical

• Size/Weight :
• Power : AC Power (110~220V) , internal 12V DC, 5V DC
• External Interface : RS-232 / USB
• Accessories : AC POWER Code, Bufferfly Mount Kit

Specifications

• Connect type : 14 pin - butterfly
• Pulse Width : 5ns ~ 1us, CW
• Repetition Rate : 1KHz ~ 500KHz
• LD Current : 0 ~ 3A
• TE Cooler Current : ±3A
• TEC Control Range : 10~90℃
