상세설명
LCP12-30D/LCP24-30D/LCP12-100D/LCP24-100D는 ㈜엘파인 제어기 제품 중 가장 인기 있는 모델 중 하나로 2CH 출력이 가능하며 각 채널당 최대 2A까지 출력이 가능한 제품입니다.
매뉴얼 타입만 지원하며 옵션으로 외부 접점에 의한 제어를 지원하고 있습니다. 매뉴얼로 설정해 놓은 출력전압을 외부 접점을 이용하여 제어할 때 많이 사용하는 제품입니다.
Detail Specification
| Model No. | LCP12-30D | LCP24-30D | LCP12-100D | LCP24-100D | |
| 출력방식 | 정전압 시스템 (Constant Voltage System) | ||||
| 제어방식 | Variable Voltage Control | ||||
| 출력채널수 | 2채널 | ||||
| 출력전압 | DC12V | DC24V | DC12V | DC24V | |
| 출력용량 | 채널당 최대 15W 1채널 최대 18W 이하 |
채널당 최대 15W 1채널 최대 24W 이하 |
채널당 최대 24W 1채널 최대 24W 이하 |
채널당 최대 48W 1채널 최대 48W 이하 |
|
| 조명제어 | 수동 | 전면에 설치된 볼륨으로 조절 | |||
| 원격 | - | ||||
| ON/OFF | 내부 전원 사용, 접점으로 동작 (Option) | ||||
| OCP | - | ||||
| 입력전압 | AC90~264V | AC88~264V | |||
| 소비전력 | 35W | 100W | |||
| 정격퓨즈 | 3A | ||||
| 주파수 | 50 / 60 Hz | ||||
| 돌입전류 | 45A/230VAC | 40A/230VAC | |||
| 동작온도 및 습도 | -10 ~ +60℃ / 20 ~80% | ||||
| 저장온도 | -20 ~ +70℃ | ||||
| 냉각방식 | 자연냉각 | 강제배기 | |||
| 입력 Connector | AS-08(Power Socket 0717-CQ) | ||||
| 출력 Connector | SMP-02V-BC(socket) | SMP-03V-BC(socket) | SMP-02V-BC(socket) | SMP-03V-BC(socket) | |
| 통신 Connector | - | ||||
| ON/OFF Connector | SMP-05V-BC(socket)-Option | ||||

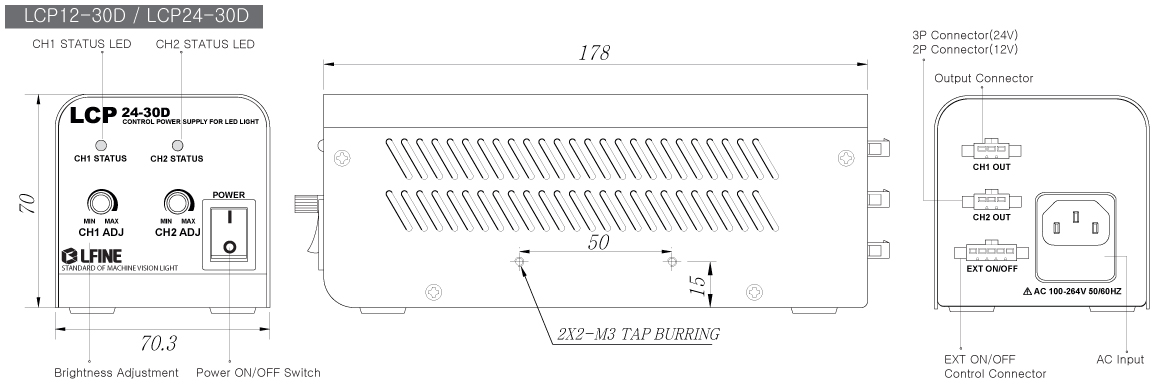

| 외형치수 [mm] | W 70 x D 200 x H 70 | W 81 x D 200 x H 100 | |||
| 무게 [kg] | 0.8 | 1.5 | |||
| 악세사리 | 전원 케이블 (1.8m) | ||||
| Option | 출력연장 케이블 (3m or 5m), ON/OFF 케이블(1.5m) | ||||
