상세설명
LCP12-30Q/LCP24-30Q/LCP12-100Q/LCP24-100Q/LCP12-50H/LCP24-50H는 ㈜엘파인 제어기 제품 중 가장 있기 있는 모델입니다.
PWM방식으로 출력을 제어하고 RS-232C(USB) 통신을 이용하여 PC로 제어가 가능하도록 설계한 제품입니다. 조명의 전력량 및 채널수에 맞게 선택이 가능한 제품입니다.
Detail Specification
| Model No. | LCP12-30Q | LCP24-30Q | LCP12-100Q | LCP24-100Q | LCP12-50H | LCP24-50H | |
| 출력방식 | 정전압 시스템 (Constant Voltage System) | ||||||
| 제어방식 | PWM 제어(282KHz) | ||||||
| 출력채널수 | 4채널 | 6채널 | |||||
| 출력전압 | DC12V | DC24V | DC12V | DC24V | DC12V | DC24V | |
| 출력용량 | 채널당 최대 7W 1채널 최대 24W 이하 |
채널당 최대 24W 1채널 최대 24W 이하 |
채널당 최대 8W 1채널 최대 24W 이하 |
||||
| 조명제어 | 수동 | 전면에 설치된 볼륨으로 조절 | |||||
| 원격 | PC통신에 의한 조절 (RS-232C) | PC통신에 의한 조절 (RS-232C / USB 택1) |
|||||
| ON/OFF | - | ||||||
| OCP | 채널당 최대 전력의 120% 이상 출력 시 동작 (1A 이상) | ||||||
| 입력전압 | AC90~264V | AC88~264V | |||||
| 소비전력 | 35W | 100W | 50W | ||||
| 정격퓨즈 | 3A | ||||||
| 주파수 | 50 / 60 Hz | ||||||
| 돌입전류 | 45A/230VAC | 40A/230VAC | |||||
| 동작온도 및 습도 | -10 ~ +60℃ / 20 ~80% | ||||||
| 저장온도 | -20 ~ +70℃ | ||||||
| 냉각방식 | 자연냉각 | 강제배기 | 자연냉각 | ||||
| 입력 Connector | AS-08(Power Socket 0717-CQ) | ||||||
| 출력 Connector | SMP-02V-BC (socket) | SMP-03V-BC (socket) | SMP-02V-BC (socket) | SMP-03V-BC (socket) | SMP-02V-BC (socket) | SMP-03V-BC (socket) | |
| 통신 Connector | 9 Pin D-Sub Plug | 9 Pin D-Sub Plug / USB A TYPE | |||||
| ON/OFF Connector | - | ||||||

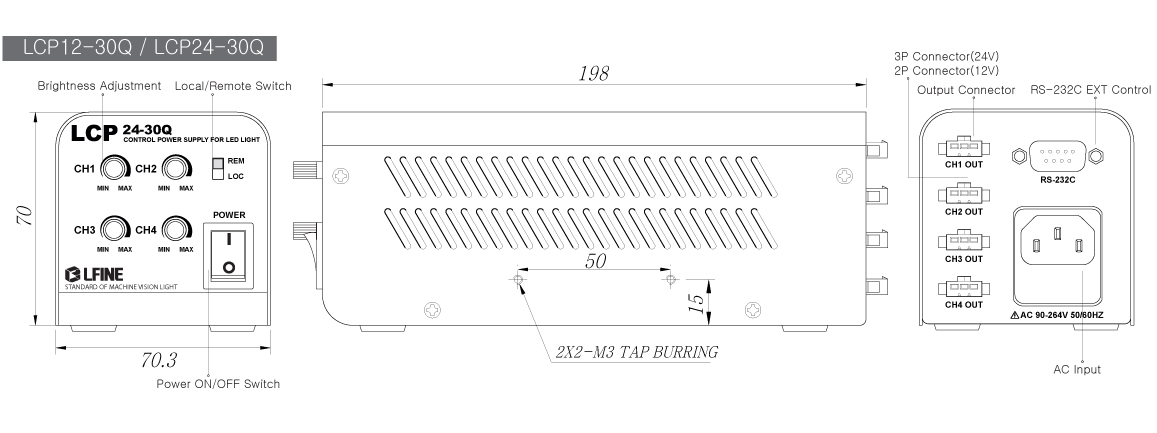

| 외형치수 [mm] | W 70 x D 200 x H 70 | W 81 x D 200 x H 100 | W 68 x D 220 x H 100 | ||||
| 무게 [kg] | 0.8 | 1.5 | 1.3 | ||||
| 악세사리 | 전원 케이블 (1.8m) , 통신 케이블 (3m), USB 케이블 | ||||||
| Option | 출력연장 케이블 (3m or 5m) | ||||||
