상세설명
제품설명
GeoInpec 로타리테이블은 에어베어링 기반으로 고정밀도와 반복도를 지녔으며 주로, Circular Geometry 측정에 사용 되고 있습니다.
진원도, 동심도, 평행도, 평면도, 런아웃 측정에 최적화된 장비 입니다.
• 0.0001mm 런아웃 정밀도와 반복도 보장
• 에어베어링 사용으로 베이스와 테이블 마찰 최소화
• 진원도, 동심도, 평행도, 평면도, 런아웃 측정 가능
• PC 소프트웨어(옵션) 사용 가능

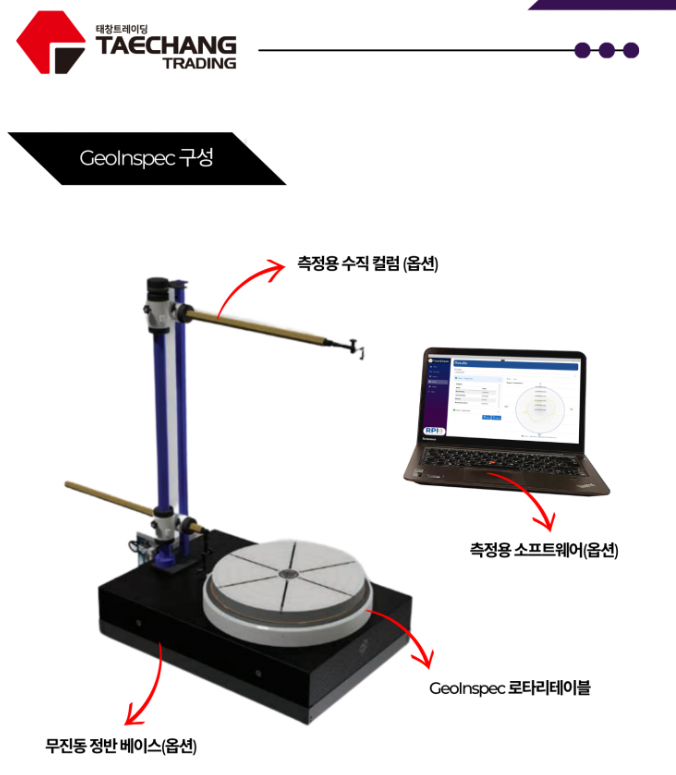

• 무진동 정반 베이스 및 측정용 컬럼 옵션 추가 가능
• 발전소 부품 파트 검사, 항공우주산업, 방위산업 등 적용

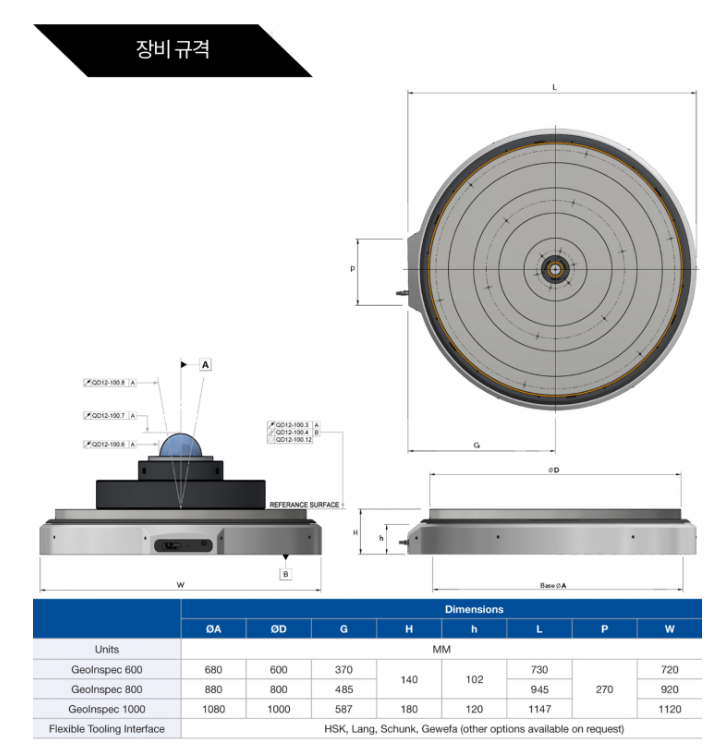

| Technical Data | Unit | GeoInspec 600AB | GeoInspec 800AB | GeoInspec 1000AB | |||
|---|---|---|---|---|---|---|---|
| Load Capacity | Kgs | 1500 | 2500 | 3600 | |||
| Maximum Tilt Movement | Nm | 1300 | 3000 | 6000 | |||
| Radial Runout of Table Axis | mm | 0.0001 | |||||
| Axial Runout of Table Axis | mm | 0.0001 | |||||
| Coning of Table Axis(QD12-35) | Arcsec | +/- 0.25″ | |||||
| Technical Data | Unit | GeoInspec 600CB | GeoInspec 800CB | GeoInspec 1000CB | |||
|---|---|---|---|---|---|---|---|
| Load Capacity | Kgs | 1500 | 2500 | 3600 | |||
| Maximum Tilt Movement | Nm | 1300 | 3000 | 6000 | |||
| Radial Runout of Table Axis | mm | 0.0005 | |||||
| Axial Runout of Table Axis | mm | 0.0005 | |||||
| Coning of Table Axis(QD12-35) | Arcsec | +/- 0.25″ | |||||
| Technical Data | Unit | GeoInspec 600AB&CB | GeoInspec 800AB&CB | GeoInspec 1000AB&CB | |||
|---|---|---|---|---|---|---|---|
| Roatation Error of Top (QD12-06) | Kgs | 0.002 | 0.004 | 0.004 | |||
| Flatness of Table Top (QD12-07) | Nm | 0.003 | 0.005 | 0.005 | |||
| Parallelism of Table Top to Base (QD12-08) | mm | 0.002 | 0.004 | 0.005 | |||
| Concentricity of Centre Bore (QD12-36) | mm | 0.0025 | |||||
| Dimensions | A | D | G | H | h | L | P | W | Weight |
|---|---|---|---|---|---|---|---|---|---|
| Unit | mm | Kgs | |||||||
| GeoInpspec 600 | 680 | 600 | 400 | 160 | 100 | 760 | 368 | 720 | 320 |
| GeoInspec 800 | 880 | 800 | 500 | 160 | 100 | 960 | 368 | 920 | 550 |
| GeoInspec 1000 | 1080 | 1000 | 600 | 200 | 140 | 1160 | 368 | 1120 | 1100 |
| Flexible Tooling Interface | HSK, Lang, Schunk, Gewefa (other option available on request)  |
||||||||
