K-TYPE (AXIAL FAN)

1/2" (￠12.7) Copper Tube & Corrugated Fin 사용

Pipe pitch : 33mm X 38.1mm

유지관리가 용이한 구조, 전기 아연도금 강판(EGI) 사용 및 아크릴 우레탄 도색

봉삽입식 몸체 히터, 드레인 히터, 팬가이드 히터 장착 및 과열방지용 온도스위치 장착

중형ㆍ대형 냉장ㆍ냉동ㆍ동결창고용

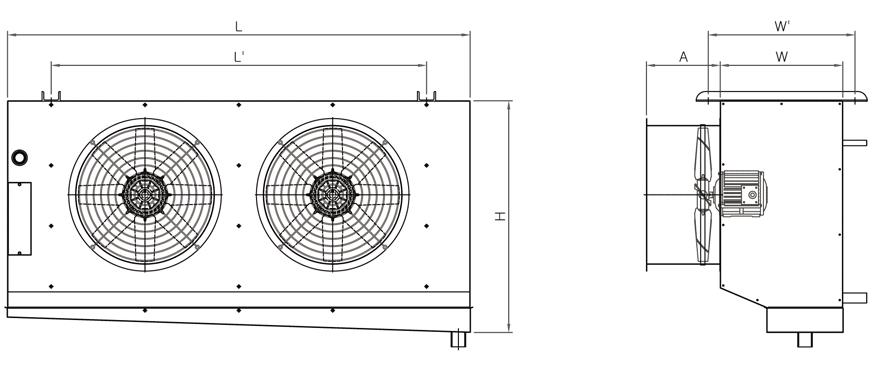

외형 External	K-100AE			K-150AE			K-200AE			K-250AE			K-300AE
외형 External	M	L	F	M	L	F	M	L	F	M	L	F	M	L	F
L	1680	1680	1680	1680	1680	1830	1680	2060	2060	2060	2250	2250	2060	2530	2530
W	465	530	665	530	600	663	600	600	663	600	600	663	600	600	663
H	1080	1080	1005	1080	1080	1080	1080	1155	1155	1080	1230	1230	1155	1230	1230
L1'	1330	1330	1330	1330	1330	1480	1330	1710	1710	1710	1900	1900	1710	2180	2180
W1'	350	616	748	616	682	748	682	682	748	682	682	748	682	682	748
A	250			250			250			250			250

외형 External	K-350AE			K-400AE			K-450AE			K-500AE
외형 External	M	L	F	M	L	F	M	L	F	M	L	F
L	2480	2830	2680	2680	2830	2830	2830	3180	3180	3180	3180	3480
W	600	600	663	600	600	663	600	600	663	663	663	663
H	1155	1230	1230	1155	1308	1308	1230	1308	1308	1308	1308	1358
L1'	2130	2480	2330	2330	2480	2480	2480	2830	2830	2830	2830	3130
W1'	682	682	748	682	682	748	682	682	748	748	748	778
A	250			250			250			250

구조 및 기능

모델명		호칭 마력 (HP)	고내온도 roomtemp	핀피치 fin spacing (㎜)	전열면적 heattransferarea (㎡)	TD & 열량 temperature difference& kcal/h			팬 Fan	모터 Motor	풍량 airvolume (CMM)	제상히터 Defrost heater (kW X EA)			배관구경 (￠)pipe caliber
모델명		호칭 마력 (HP)	고내온도 roomtemp	핀피치 fin spacing (㎜)	전열면적 heattransferarea (㎡)	TD 5℃	TD 7℃	TD 10℃	(￠xEA)	3￠ (WxP)	풍량 airvolume (CMM)	몸체 Body	드레인 Drain	가이드 Guide	입구 Inlet	출구 Outlet	드레인 Drain
K-100AE	M	10	-10℃	6.2	44.1	14824	7908	5052	500x2	1.2X4	290	1.9x3	0.98x2	0.6x2	15.88	34.92	40A
	L		-25℃	8.2	56.7	18387	9805	6390			260	1.9x6
	F		-40℃	10	68.7	22287	11874	7744			230	1.9x6
K-150AE	M	15	-10℃	6.2	67.8	21985	11715	MM	500x2	1.2X4	260	1.9x6	0.98x2	0.6x2	22.22	41.28	40A
	L		-25℃	8.2	75.2	24273	12968	8454			230	1.9x6	0.98x2
	F		-40℃	10	98.5	31612	16870	11003			230	2.11x9	1.08x2
K-200AE	M	20	-10℃	6.2	84.8	23254	14563	9495	500x2	1.2X4	295	2.33x6	1.19x2	0.6x2	22.22	41.28	40A
	L		-25℃	8.2	94.1	23410	16133	10518			275	2.33x6
	F		-40℃	10	107.1	34438	18326	11947			255	2.33x9
K-250AE	M	25	-10℃	6.2	101.6	32755	17416	11354	500x2	1.2X4	255	2.33x6	1.19x2	0.6x2	22.22	41.28	40A
	L		-25℃	8.2	112.9	36272	19299	12582			300	2.33x8
	F		-40℃	10	131.3	42120	22406	14706			285	2.33x11
K-300AE	M	30	-10℃	6.2	113.0	35806	19317	12593	500x2	1.2X4	275	2.33x6	1.19x2	0.6x3	22.22	53.98	40A
	L		-25℃	8.2	133.2	42218	22723	14813	500X3	1.2X4	400	2.53x8	1.19x2
	F		-40℃	10	156.5	49989	26743	17367	500X3	1.2X4	365	2.53x12	1.29x2
K-350AE	M	35	-10℃	6.2	135.6	43467	23121	14972	500X3	1.2X4	340	2.75x6	1.4x2	0.6x3	22.22	53.98	40A
	L		-25℃	8.2	145.3	46556	24762	16141			420	2.75x8
	F		-40℃	10	170.7	54606	28138	18928			395	2.74x12
K-400AE	M	40	-10℃	6.2	152.9	48943	26030	16988	500X3	1.2X4	380	3.07x6	1.56x2	0.6x3	22.22	66.68	40A
	L		-25℃	8.2	165.4	52930	27787	18348			445	3.07x8
	F		-40℃	10	192.5	61502	32700	21315			425	3.07x12
K-450AE	M	45	-10℃	6.2	176.3	56257	29967	19534	500X3	1.2X4	420	2.75x8	1.4x2	0.6x4	28.58	66.68	40A
	L		-25℃	8.2	183.4	58629	31174	20320	500X4	1.2X4	540	3.38x8	1.72x2
	F		-40℃	10	213.4	63833	36222	23610	500X4	1.2X4	500	3.38x12	1.72x2
K-500AE	M	45	-10℃	6.2	198.7	63276	33748	21998	500X3	1.2X4	445	3.07x8	1.56x2	0.6x4	28.6	66.68	40A
	L		-25℃	8.2	229.3	73161	38893	25350	500X4	1.2X4	500	3.37x12	1.72x2
	F		-40℃	10	251.3	80154	42605	27770	500X4	1.2X4	455	3.37x14	1.72x2
