상세설명
3/8" (￠9.52) Inner Grooved Tube & Corrugated Fin 사용
Pipe pitch : 27.5mm X 31.75mm
유지관리가 용이한 구조
중량이 가볍고 부식에 강한 알루미늄 엠보싱판 사용
U-TYPE 몸체히터, 드레인히터, 팬가이드 히터장착(H-TYPE은 선택사양, 단 팬가이드히터는 L-TYPE에만 적용)
과열방지용 온도스위치 장착
소형ㆍ중형 냉장ㆍ냉동창고용, 천장설치형

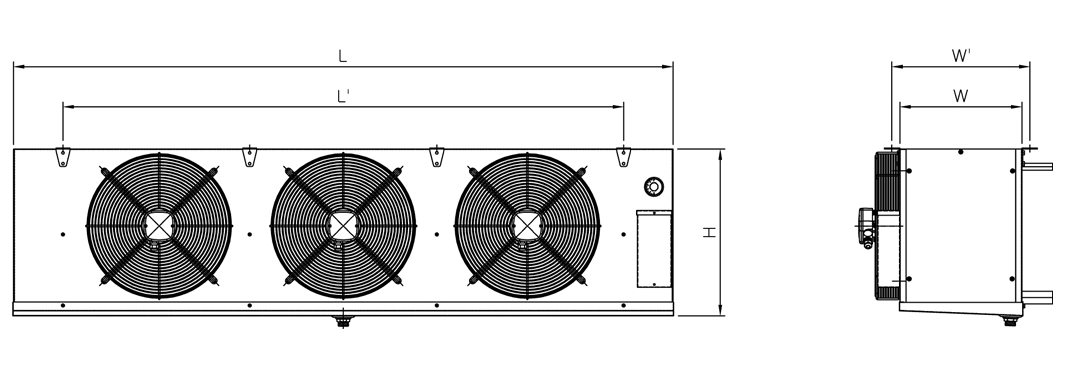

| 외형 External |
CSD030 | CSD040 | CSD050 | CSD075 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H | M | L | H | M | L | H | M | L | H | M | L | |
| L | 1010 | 1010 | 1540 | 1540 | ||||||||
| W | 395 | 395 | 395 | 395 | ||||||||
| H | 580 | 580 | 580 | 580 | ||||||||
| L1' | 685 | 685 | 1220 | 1220 | ||||||||
| W1' | 435 | 435 | 435 | 435 | ||||||||
| 외형 External |
CSD100 | CSD120 | CSD150 | CSD200 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H | M | L | H | M | L | H | M | L | H | M | L | |
| L | 2120 | 2120 | 2730 | 2730 | ||||||||
| W | 395 | 395 | 395 | 395 | ||||||||
| H | 580 | 580 | 580 | 580 | ||||||||
| L1' | 1820 | 1820 | 2420 | 2420 | ||||||||
| W1' | 435 | 435 | 435 | 435 | ||||||||
구조 및 기능
| 모델명 | 호칭 마력 (HP) |
고내온도 roomtemp |
핀피치 fin spacing (㎜) |
전열면적 heattransferarea (㎡) |
TD & 열량 temperature difference& kcal/h |
팬 Fan |
모터 Motor |
풍량 airvolume (CMM) |
제상히터 Defrost heater (kW X EA) |
배관구경 (￠)pipe caliber |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TD 7℃ |
TD 10℃ |
(￠xEA) | 1￠/3￠ (WxP) |
몸체 Body |
드레인 Drain |
프론트 Front |
입구 Inlet |
출구 Outlet |
드레인 Drain |
|||||||
| CSD40-030 | H | 3 | 0℃ | 4.5 | 21.5 | 4154 | 7602 | Ø400*1 | 297*4 | 65 | - | - | - | 12.7 | 22.22 | 25A |
| M | -10℃ | 6 | 16.5 | 3182 | 5831 | 0.8*4 | 0.8*1 | - | ||||||||
| L | -25℃ | 8 | 12.8 | 2477 | 4532 | 0.1*1 | ||||||||||
| CSD40-040 | H | 4 | 0℃ | 4.5 | 25.8 | 4979 | 9116 | Ø400*1 | 297*4 | 65 | - | - | - | 15.88 | 22.22 | 25A |
| M | -10℃ | 6 | 19.8 | 3818 | 7000 | 0.8*4 | 0.8*1 | - | ||||||||
| L | -25℃ | 8 | 15.4 | 2967 | 5435 | 0.1*1 | ||||||||||
| CSD40-050 | H | 5 | 0℃ | 4.5 | 31.3 | 6054 | 11077 | Ø400*2 | 297*4 | 130 | - | - | - | 15.88 | 28.58 | 25A |
| M | -10℃ | 6 | 24 | 4644 | 8497 | 1.5*2 | 1.2*1 | - | ||||||||
| L | -25℃ | 8 | 18.7 | 3612 | 6613 | 0.1*2 | ||||||||||
| CSD40-075 | H | 7.5 | 0℃ | 4.5 | 39.1 | 7542 | 13803 | Ø400*2 | 297*4 | 130 | - | - | - | 15.88 | 34.92 | 25A |
| M | -10℃ | 6 | 30 | 5788 | 10595 | 1.5*4 | 1.2*1 | - | ||||||||
| L | -25℃ | 8 | 23.3 | 4506 | 8247 | 0.1*2 | ||||||||||
| CSD40-100 | H | 10 | 0℃ | 4.5 | 58.8 | 11352 | 20778 | Ø400*3 | 297*4 | 195 | - | - | - | 22.22 | 34.92 | 25A |
| M | -10℃ | 6 | 45.2 | 8720 | 15962 | 2.1*4 | 1.9*1 | - | ||||||||
| L | -25℃ | 8 | 35.1 | 6777 | 12401 | 0.1*3 | ||||||||||
| CSD40-120 | H | 10 | 0℃ | 4.5 | 70.5 | 13605 | 24897 | Ø400*3 | 297*4 | 195 | - | - | - | 22.22 | 41.28 | 25A |
| M | -10℃ | 6 | 54.2 | 10466 | 19152 | 2.1*4 | 1.9*1 | - | ||||||||
| L | -25℃ | 8 | 42.1 | 8136 | 14887 | 0.1*3 | ||||||||||
| CSD40-150 | H | 15 | 0℃ | 4.5 | 78.5 | 15153 | 27735 | Ø400*4 | 297*4 | 260 | - | - | - | 22.22 | 41.28 | 25A |
| M | -10℃ | 6 | 60.3 | 11636 | 21302 | 2.9*4 | 2.5*1 | - | ||||||||
| L | -25℃ | 8 | 46.9 | 9056 | 16572 | 0.1*4 | ||||||||||
| CSD40-200 | H | 20 | 0℃ | 4.5 | 94.2 | 18172 | 33273 | Ø400*4 | 297*4 | 260 | - | - | - | 22.22 | 41.28 | 25A |
| M | -10℃ | 6 | 72.4 | 13966 | 25568 | 2.9*4 | 2.5*1 | - | ||||||||
| L | -25℃ | 8 | 56.2 | 10845 | 19857 | 0.1*4 | ||||||||||
