CNC 심공 드릴링 DH-1000 매개변수
| 기계적 사양 | DH-600 | DH-800 | DH-1000 | DH-1300 |
|---|---|---|---|---|
| 기계적 처리 능력 | ||||
| 내경(mm) | 2-25 | 2-25 | 2-30 | 2-30(옵션38) |
| 1회 드릴링 깊이(mm) | 600 | 800 | 1000 | 1300 |
| 이동 거리 | ||||
| X 축 작업 테이블 이동(mm) | 600 | 800 | 1000 | 1350 |
| Y축 상하 이동거리(mm) | 600 | 600 | 1000 | 1000 |
| 작업대 | ||||
| 치수(길이 x 너비)(mm) | 830×600 | 930×745 | 1160×900 | 1500×900 |
| 테이블 로딩(톤) | 5 | 7 | 9 | 11 |
| 절삭 속도 및 스핀들 | ||||
| 스핀들 테이퍼 | OZ25 | OZ25 | OZ25 | OZ25 |
| 최대 스핀들 속도(r.p_m) | 6000(옵션8000) | 6000(옵션8000) | 6000(옵션8000) | 6000(옵션8000) |
| 드릴링 이송 속도(mm/min) | 1-180 | 1-180 | 1-180 | 1-180 |
| 시스템 장치 | ||||
| 체계 | 대만 시스템 / 일본 시스템(옵션) / 독일 시스템(옵션) | |||
| 자동 지원 | 2 | 2 | 2 | 4 |
| 숫자 | ||||
| 힘 | ||||
| 인버터 스핀들 모터(kw) | 5.5-7.5 | 5.5-7.5 | 7.5-11 | 7.5-11 |
| X축 - AC서보모터(kw) | 1 | 1 | 1.8 | 1.8 |
| Y축 AC서보모터(kw) | 1 | 1 | 1.8 | 2.9 |
| Z축 AC서보모터(kw) | 1 | 1 | 1.3 | 1.3 |
| 총 소비전력(kw) | 26 | 28 | 32 | 34 |
| 냉각 시스템 | ||||
| 탱크 용량(L) | 630 | 630 | 630 | 630 |
| 쿨런트 압력(Kgf/cm2) | 70 | 70 | 70 | 70 |
| 쿨런트유량(L/min) | 67 | 67 | 67 | 67 |
| 칩 제거 시스템 | ||||
| 스프링 타입/체인 플레이트 | 체인 플레이트 | 체인 플레이트 | 스프링 타입 | 스프링 타입 |
| 기계 전체 치수, 무게 | ||||

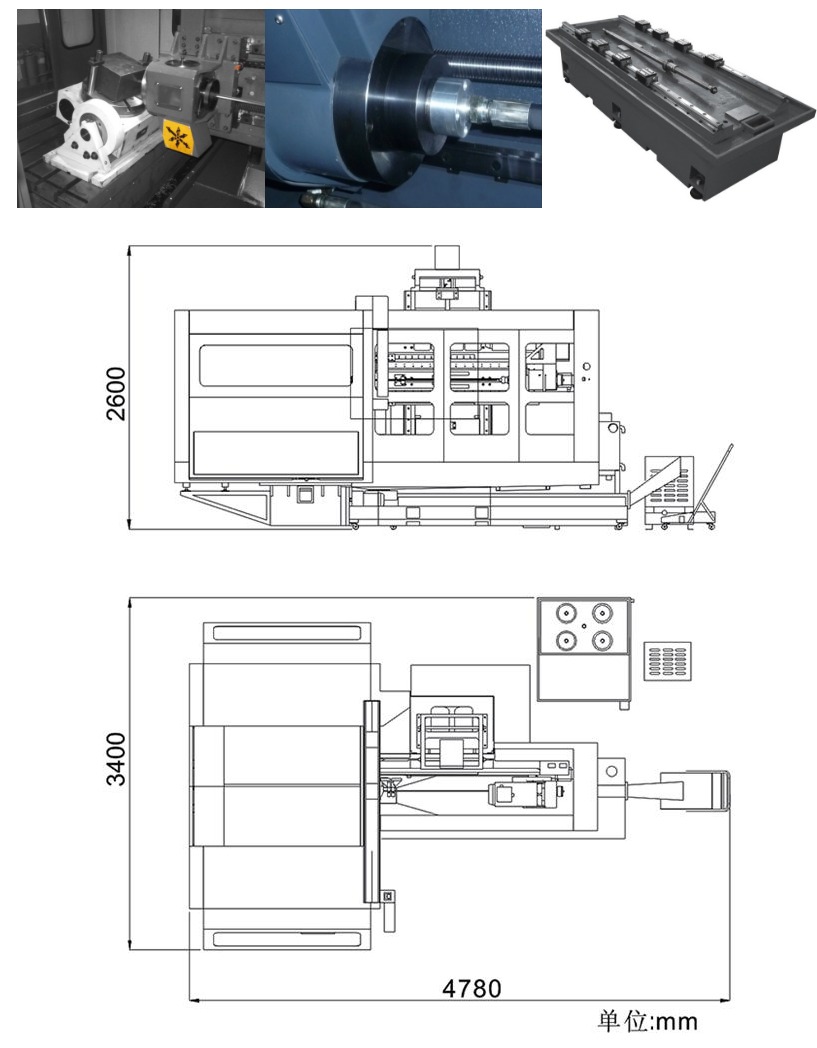

| 기계 전체 치수(길이 x 너비)(mm) | 4240×3020 | 4500×3200 | 4780×3400 | 5260×3760 |
| 공작 기계 크기(높음)(mm) | 2000 | 2100 | 2600 | 2600 |
| 기계 순중량(톤) | 6 | 7 | 9 | 11 |
