상세설명
카트리지 하우징
수처리용 필터(마이크로 필터)를 장착하는 장비로서 필터들의 고정역할 및 현장의 유체의 종류, 수압, 온도조건을 고려하여 하우징이 설계 제작되어진다.
- ·CODE : KS/JIS, ASME
- ·Mat’ℓ: STS304, 316L
- ·검사 : 검사성적서, 수압테스트
- ·비고 : 아래 사양이외에 주문사양 별도 문의

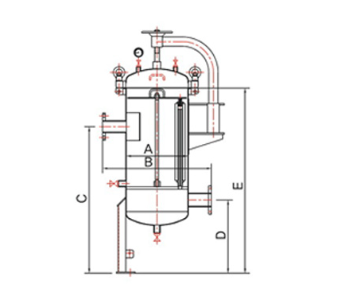

| Midel | Flow Rate | Cartridge | Connections | Dimensions | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| m³/hr | EA | Length | Inlet | Outlet | A | B | C | D | E | |
| 3D2 | 5-8 | 3 | 500mm | 1.5S | 40A | 196 | 496 | 800 | 305 | 1000 |
| 6D2 | 10-18 | 6 | 50mm | 1.5S3S | 50A | 236 | 476 | 750 | 365 | 1000 |
| 9D2 | 12-22 | 9 | 750mm | 2S | 50A | 300 | 546 | 750 | 360 | 1000 |
| 10D3 | 18-27 | 10 | 750mm | 2.5S | 65A | 318 | 618 | 900 | 330 | 1300 |
| 12D3 | 25-35 | 12 | 750mm | 3S | 80A | 356 | 656 | 930 | 350 | 1330 |
| 15D3 | 30-45 | 15 | 750mm | 3S | 80A | 406 | 706 | 930 | 340 | 1330 |
| 19D3 | 35-60 | 19 | 750mm | 4S | 80A | 456 | 756 | 930 | 340 | 1330 |
| 27D3 | 55-80 | 27 | 750mm | 5S | 100A | 506 | 806 | 1020 | 420 | 1420 |
| 30D3 | 70-90 | 30 | 750mm | 5S | 100A | 556 | 856 | 1020 | 420 | 1420 |
