상세설명
<< 구매사양서 >>
상수(Number of phase) : 1phase
정격용량(Rated capacity) : 10VA~400KVA
주파수(Rated frequency) : 50~60Hz
입력전압(input voltage) : 200~600V ( 380V,440V )
출력전압(output voltage) : 5~600V ( 3,6,9,12,24,110,220,380V)
절연등급(Insulation Class); "B" Class ("F" "H")
냉각방식(Cooling method) : Dry type

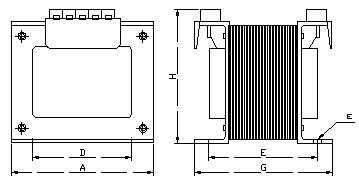

| 용량(VA) | Dimension(치수m/m) | ||||||
| A(가로) | D*E(가로홀) | G(세로) | H(높이) | 고정치수 | 무게(kg) | ||
| 10 | 83 | 73 | 45 | 50 | 4*6 | 0.45 | |
| 20 | 92 | 80 | 50 | 53 | 4*7 | 0.65 | |
| 30 | 98 | 83 | 55 | 60 | 4*8 | 0.85 | |
| 50 | 110 | 97 | 60 | 67 | 4*8 | 1.4 | |
| 60 | 110 | 97 | 75 | 67 | 4*8 | 2 | |
| 80 | 125 | 110 | 85 | 75 | 4*9 | 2.3 | |
| 100 | 97 | 79*64 | 83 | 81 | 5*10 | 2.5 | |
| 200 | 106 | 93*76 | 92 | 88 | 5*10 | 3.6 | |
| 300 | 115 | 102*84 | 102 | 96 | 5*10 | 4.6 | |
| 500 | 134 | 120*90 | 105 | 112 | 5*12 | 7 | |
| 800 | 150 | 125*90 | 115 | 120 | 8*10 | 10.5 | |
| 1KVA | 152 | 125*100 | 152 | 160 | 8*10 | 12 | |
| 2 | 181.2 | 162*123 | 180 | 180 | 8*12 | 20 | |
| 3 | 220 | 150*130 | 160 | 185 | 8*12 | 30 | |
| 5 | 243 | 202.5*149 | 250 | 250 | 10*13 | 40 | |
| 8 | 240 | 190*195 | 290 | 240 | 12*15 | 50 | |
| 10 | 270 | 190*200 | 295 | 270 | 12*15 | 65 | |
| 15 | 285 | 225*200 | 300 | 285 | 12*15 | 78 | |
| 20 | 330 | 270*230 | 310 | 330 | 12*15 | 97 | |
| 30 | 345 | 285*240 | 320 | 345 | 12*15 | 120 | |
